Straipsnio santrauka: A karšto valcavimo ašinė sijayra plačiai naudojama konstrukcinė plieno sekcija, sukurta siekiant užtikrinti praktinį atsparumą lenkimui ir patikimą atramą pramoniniams pastatams, įrangos bazėms, platformoms ir vamzdžių stovams. Jo skerspjūvio geometrijos, plieno rūšies, matmenų, gamybos proceso ir paviršiaus apsaugos supratimas padeda inžinieriams ir pirkėjų komandoms pasirinkti tinkamą gaminį pagal savo paskirtį.Ronghengastiekia karštai valcuotas Q235B ir Q355B klasių I-sijas, kurių įprasti dydžiai yra nuo 10# iki 63#, o standartinis ilgis yra 6 m, 9 m ir 12 m. Šiame vadove paaiškinama, kaip įvertinti specifikacijas, palyginti medžiagų parinktis ir parengti tikslesnį plieno įsigijimo planą.

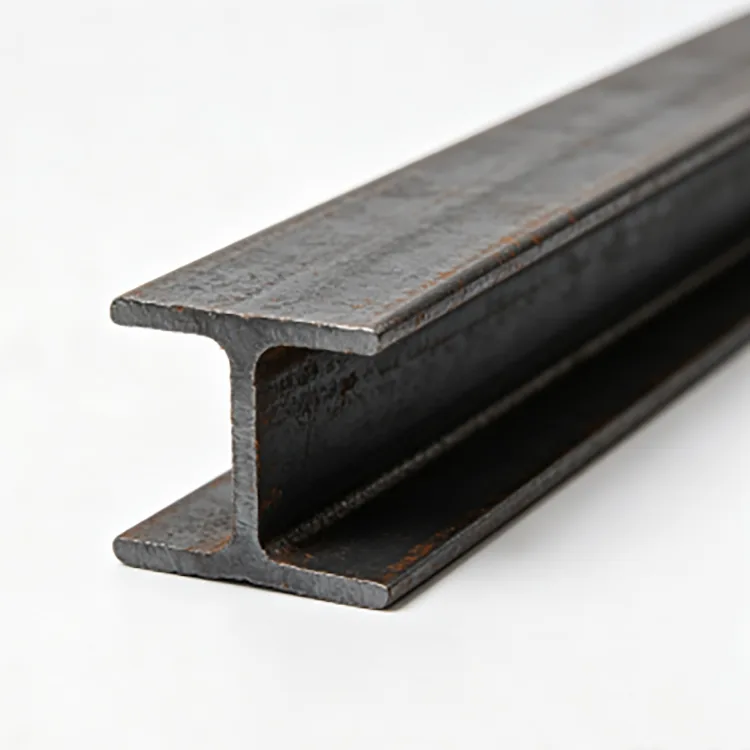

Karštai valcuota I-sija yra konstrukcinis plieno profilis, pagamintas valcuojant įkaitintą plieną per keletą formavimo takų. Jo skerspjūvis susideda iš dviejų horizontalių flanšų, sujungtų vertikalia juosta, sukuriančia atpažįstamą I formos profilį. Ši geometrija efektyviai paskirsto medžiagą, kad būtų atspari lenkimui, todėl sekcija tinka daugeliui apkrovą nešančių įrenginių.
Skirtingai nuo pagamintos sijos, surinktos iš atskirų plieninių plokščių, standartinė karšto valcavimo I formos sija įgyja savo pagrindinę skerspjūvio formą tiesiogiai valcavimo proceso metu. Tai sumažina poreikį gaminti pagrindinę dalį suvirinant išilginę plokštę ir suteikia standartizuotą profilį vėlesniam gaminimui.
„Rongheng“ tiekia Q235B ir Q355B klasės karšto valcavimo „I-Beam“ gaminius. Galimas asortimentas apima įprastus Kinijos standartinius dydžius nuo 10 # iki 63 # su fiksuoto ilgio pjovimu ir papildomu apdorojimu pagal patvirtintus projekto reikalavimus.
Juosta pirmiausia jungia flanšus ir prisideda prie atsparumo šlyčiai, o flanšai suteikia didžiąją dalį sekcijos atsparumo lenkimui. Tačiau faktinės eksploatacinės savybės priklauso nuo viso skerspjūvio savybių, plieno rūšies, atramos sąlygų, apkrovos modelio ir konstrukcijos konstrukcijos.
Karštas valcavimas formuoja plieną aukštesnėje temperatūroje, todėl medžiaga lengviau praeina per formavimo ritinius nei kambario temperatūroje. I formos sijos atveju nuoseklios valcavimo operacijos nustato juostą ir flanšus ir priartina sekciją į nurodytus matmenis.
Įprastą gamybos seką sudaro šie etapai:
Tikslios gamybos ir tikrinimo priemonės priklauso nuo gamybos įrenginio ir taikomo gaminio standarto. Pirkėjams svarbiausia patikrinti, ar baigta sija atitinka sutartus sekcijos matmenų, medžiagos klasės, ilgio ir paviršiaus būklės reikalavimus.
Norint pasirinkti karštai valcuotą I formos siją, reikia daugiau nei nustatyti vardinį dydį. Pirkėjai prieš pateikdami užsakymą turėtų patvirtinti skyriaus pavadinimą, plieno rūšį, matmenų standartą, ilgį, apdorojimo reikalavimus ir pristatymo sąlygas.
Šioje lentelėje apibendrinama pagrindinė tiekimo informacija, paskelbta apie Rongheng karštai valcuotų I sijų asortimentą.
| Specifikacija | Galimos parinktys arba išsami informacija | Ką pirkėjai turėtų patvirtinti |
|---|---|---|
| Produkto tipas | Karštai valcuota konstrukcinė I sija | Reikalingas skerspjūvio profilis |
| Plieno klasė | Q235B, Q355B | Konstrukciniuose brėžiniuose nurodyta klasė |
| Dydžių diapazonas | 10#–63# | Tikslus skyriaus pavadinimas ir serija |
| Skyrių serija | a serijos ir b serijos parinktys | Teisinga matmenų konfigūracija |
| Standartiniai ilgiai | 6 m, 9 m, 12 m | Reikalingas atsargų ilgis arba pjovimo grafikas |
| Paviršiaus būklė | Juodas karštai valcuotas plienas | Ar reikalinga papildoma danga |
| Apdorojimo parinktys | Pjovimas, gręžimas, nuožulnumas, tiesinimas, šlifavimas | Brėžinio detalės ir apdirbimo tolerancijos |
| Taikomas standartas | GB/T 706-2016; galima aptarti kitus reikalavimus | Reikalingas standartas ir priėmimo kriterijai |
| Patikrinimo dokumentai | Medžiagų sertifikatai ir suderinti patikrinimo įrašai, atsižvelgiant į projekto reikalavimus | Reikalingi dokumentai ir patikrinimo apimtis |
Šios parinktys nepakeičia konkretaus projekto specifikacijos. Tikrieji matmenys, flanšo plotis, juostos storis, vieneto svoris ir leistinos nuokrypos skiriasi priklausomai nuo pasirinktos dalies ir taikomo standarto. Pirkėjai turėtų prašyti atitinkamos informacijos apie matmenis, o ne manyti, kad visos to paties vardinio dydžio diapazono sijos turi identiškas savybes.
Norėdami gauti papildomos informacijos apie gaminį, apsilankykite „Rongheng Steel I-Beams“ gaminių kategorijoje.
Dėl I formos profilio karštai valcuotos I formos sijos yra naudingos konstrukcijose, kuriose svarbus atsparumas lenkimui, praktiška gamyba ir suderinamumas su nustatytais plieno konstrukcijos metodais. Jų tinkamumas vis tiek turi būti patvirtintas atliekant kiekvienos programos inžinerinius skaičiavimus.
Įrangos bazėms pirkėjai turėtų atsižvelgti į vibraciją, koncentruotas apkrovas, montavimo vietas ir pasikartojančias veikimo jėgas. Pastatų konstrukcijoms vienodai svarbūs gali būti tarpatramiai, sijų atstumas, sujungimo detalės, deformacijos ribos ir bendras stabilumas.
Sija, kuri tinka mažai apkrautai platformai, gali būti netinkama kraną laikančiai konstrukcijai arba mašinai, kuriai veikia didelės dinaminės jėgos. Konkrečios programos inžinerija visada turėtų vadovautis galutiniu pasirinkimu.
Q235B ir Q355B yra įprastos konstrukcinio plieno rūšys, naudojamos skirtingiems inžineriniams reikalavimams. Svarbiausia yra tai, ar medžiagos nurodytos mechaninės savybės atitinka projektavimo reikalavimus, kai jos derinamos su pasirinkta sijos sekcija.
Q235B dažnai naudojamas bendrai konstrukcijų gamybai, įskaitant gamyklinius atraminius rėmus, platformas, įrangos atramas ir kitas programas, kur pakanka jo nurodytų savybių. Jo tinkamumas priklauso nuo projektinių apkrovų, sekcijų matmenų, jungties detalių ir taikomo standarto.
Q355B siūlo didesnę nurodytą takumo ribą nei Q235B pagal taikomą medžiagų standartą. Jis gali būti pasirinktas, kai projektui reikalingas didesnis medžiagos stiprumas arba kai inžinierius nustato, kad jis tinkamas numatytoms apkrovos sąlygoms.
Nepaisant to, didesnio stiprumo laipsnis automatiškai nereiškia, kad mažesnis pluoštas yra priimtinas. Įlinkis, vietinis ir bendras stabilumas, jungties pajėgumas, nuovargis, jei reikia, ir kiti konstrukcijos patikrinimai vis tiek gali lemti pasirinkimą.
| Palyginimo faktorius | Q235B | Q355B |
|---|---|---|
| Bendras padėties nustatymas | Įprasta konstrukcinio plieno rūšis | Didesnio stiprumo konstrukcinis plienas |
| Galimos programos | Bendrieji rėmai, platformos ir atramos | Taikymas, kuriam reikalingas didesnis nurodytas medžiagos stiprumas |
| Sijos dydžio pasirinkimas | Turi atitikti konstrukcinius skaičiavimus | Turi atitikti konstrukcinius skaičiavimus |
| Suvirinimas ir gamyba | Laikykitės taikomų lygio reikalavimų ir patvirtintų procedūrų | Laikykitės taikomų lygio reikalavimų ir patvirtintų procedūrų |
| Galutinis pasirinkimas | Remiantis inžinerinėmis specifikacijomis | Remiantis inžinerinėmis specifikacijomis |
Prieš užsakydami, patvirtinkite reikiamą klasę pagal konstrukcinius brėžinius ir medžiagos specifikaciją. Vienos klasės pakeitimas kita be patvirtinimo gali turėti įtakos atitikčiai, gamybos procedūroms ar konstrukcinėms savybėms.
I sijos ir H sijos yra konstrukciniai plieno profiliai su juostele ir dviem flanšais, tačiau jų skerspjūvio proporcijos ir profilių savybės gali labai skirtis. Tradicinės I formos sijos paprastai turi siauresnius flanšus, o H formos sijos dažniausiai turi platesnius flanšus ir profilį, atitinkantį įvairius konstrukcinius reikalavimus.
| Palyginimo taškas | Aš-Spindulys | H spindulys |
|---|---|---|
| Skerspjūvio išvaizda | Paprastai siauresni flanšai, palyginti su pjūvio gyliu | Paprastai platesni flanšai |
| Bendras struktūrinis vaidmuo | Sijos, platformos, įrangos atramos ir pasirinkti rėminimo elementai | Kolonos, pastatų karkasai ir kiti laikantys elementai |
| Dizaino svarstymai | Pjūvio modulis, atsparumas šlyčiai, stabilumas ir deformacija | Pjūvio savybės, stabilumas, ašinės apkrovos, lenkimas ir jungtys |
| Keičiamumas | Reikalingas inžinerinis patikrinimas | Reikalingas inžinerinis patikrinimas |
Nė vienas profilis nėra visuotinai pranašesnis. Tinkamas pasirinkimas priklauso nuo apkrovos kelio, tarpatramio, atramos sąlygų, elemento orientacijos, jungties konstrukcijos ir atitinkamų sekcijų savybių. Niekada neturėtų būti keičiami vien dėl to, kad du profiliai atrodo panašūs arba jų vardinis gylis yra panašus.
Projektai, kuriems reikalingi keli konstrukciniai profiliai, taip pat gali peržiūrėti Rongheng konstrukcines plieno dalis, kad būtų galima palyginti galimas produktų kategorijas.
Produkto kokybė apima daugiau nei vizualinę išvaizdą. Karštai valcuotų I formos sijų pirkėjai turėtų patikrinti, ar pateikta sekcija atitinka pirkimo užsakymą ir ar jos matmenys, medžiagos identifikavimas ir paviršiaus būklė atitinka sutartus priėmimo kriterijus.
Praktinis patikrinimo planas gali apimti šiuos dalykus:
Standartinės juodos karštai valcuotos I formos sijos automatiškai neapsaugos nuo korozijos. Paviršius paprastai išlaiko nuosėdas, todėl gali prireikti papildomos apsaugos, atsižvelgiant į darbo aplinką.
Naudojant patalpose esant sausoms sąlygoms, nurodyto juodo paviršiaus gali pakakti. Įrenginiams lauke, drėgnose patalpose, pakrantės vietose ir chemiškai agresyvioje aplinkoje gali prireikti tinkamos dažų sistemos, karšto cinkavimo ar kitos sukonstruotos apsauginės dangos.
Kai nurodytas cinkavimas, pjovimo, gręžimo ir kitos gamybos operacijos paprastai turi būti suderintos prieš dengiant. Tai padeda sumažinti atviro plieno kiekį, kurį priešingu atveju po apdorojimo reikėtų remontuoti. Galutinė dangos sistema turėtų būti parinkta atsižvelgiant į aplinką, projektinį tarnavimo laiką, priežiūros planą ir projekto reikalavimus.
Aiškios pirkimo specifikacijos padeda sumažinti medžiagų neatitikimus, nereikalingą gamybą ir montavimo vėlavimą. Prieš prašydami citatos, kai tik įmanoma, paruoškite šią informaciją.
Pavyzdžiui, projekte, kuriam reikalingos 12 m sijos su išgręžtomis tvirtinimo skylėmis, turėtų būti nurodytas galutinis pjūvio ilgis ir skylių vietos. Jei užsakyme tiesiog nurodomas sijos dydis ir kiekis, tiekėjas gali neturėti pakankamai informacijos, kad galėtų paruošti reikiamus apdorotus komponentus.
Ronghengas gali koordinuoti standartines dalis, fiksuoto ilgio pjovimą, gręžimą, nuožulniavimą, tiesinimą ir šlifavimą pagal sutartus reikalavimus. Pateikus išsamius brėžinius ir konsoliduotą pjovimo sąrašą, lengviau peržiūrėti užsakymą prieš gaminant ar išsiunčiant.
Jis dažniausiai naudojamas gamyklų konstrukcijoms, su stogu susijusioms sijoms, platformoms, įrangos bazėms, vamzdžių lentynoms, sandėlių rėmams ir pramoninėms atraminėms konstrukcijoms. Konkretus pritaikymas turi būti patikrintas pagal konstrukcijos projektą.
Ronghengas nurodo įprastą dydžio diapazoną nuo 10 # iki 63 #, įskaitant a serijos ir b serijos parinktis. Tikslūs matmenys ir teoriniai vienetų svoriai priklauso nuo pasirinkto sekcijos pavadinimo.
Įprasti standartiniai ilgiai yra 6 m, 9 m ir 12 m. Taip pat galima aptarti fiksuoto ilgio pjovimą pagal patvirtintus projekto matmenis ir užsakymo reikalavimus.
Nr. Q355B turi didesnę nurodytą takumo ribą, tačiau tinkama klasė priklauso nuo inžinerinio projekto, apkrovos sąlygų, sekcijos dydžio, gamybos reikalavimų ir taikomo standarto. Vien tik didesnis medžiagos stiprumas negarantuoja geresnio bendro konstrukcijos veikimo.
Ne automatiškai. Abu profiliai gali turėti skirtingas sekcijų savybes ir struktūrinę elgseną. Bet kokį pakeitimą turi patikrinti ir patvirtinti atsakingas statybos inžinierius.
Taip. Pjovimas, gręžimas, nuožulnumas, tiesinimas ir šlifavimo darbai gali būti atliekami pagal sutartus apdorojimo reikalavimus. Pirkėjai prieš užsakydami turėtų pateikti reikiamus brėžinius, matmenis ir leistinus nuokrypius.
Standartinis juodas karštai valcuotas paviršius nėra lygiavertis specialiai apsaugai nuo korozijos dangai. Priklausomai nuo aplinkos, projektui gali prireikti dažymo, karšto cinkavimo ar kitos tinkamos apsaugos sistemos.
Įtraukite sekcijos pavadinimą, plieno rūšį, taikomą standartą, kiekį, reikiamą ilgį, apdorojimo informaciją, paviršiaus apdorojimą, tikrinimo reikalavimus ir pristatymo vietą. Šios detalės padeda tiekėjui tiksliau įvertinti užsakymą.
Teorinis svoris apskaičiuojamas paskelbtą pasirinktos atkarpos svorį padauginus iš jos ilgio. Pavyzdžiui, atkarpos, kurios teorinis vieneto svoris yra 20 kg/m, o ilgis 12 m, teorinis svoris yra 240 kg. Turi būti patvirtintas tikrasis pasirinktos atkarpos vieneto svoris, o sutartyje turi būti nurodytas atsiskaitymo būdas.
Taip. Tarptautiniai užsakymai gali būti derinami pagal sutartas skyriaus specifikacijas, apdorojimo reikalavimus, tikrinimo dokumentus, pakuotę, konteinerių pakrovimą ir eksporto dokumentus. Pristatymo tvarka turi būti patvirtinta kiekvienam užsakymui.
Karštai valcuota I formos sija gali būti efektyvus konstrukcinis sprendimas, kai jos matmenys, plieno rūšis ir profilio savybės atitinka projekto reikalavimus. Sėkmingas pirkimas reikalauja daugiau nei kainų palyginimo: pirkėjai turėtų patikrinti taikomą standartą, patvirtinti teisingą sekcijų seriją, nurodyti apdorojimą ir apsaugą nuo korozijos bei nustatyti aiškius tikrinimo ir pristatymo reikalavimus.
„Rongheng“ palaiko konstrukcinio plieno tiekimą su Q235B ir Q355B karštai valcuotomis I formos sijomis, įprastais dydžiais nuo 10# iki 63#, standartiniais 6 m, 9 m ir 12 m ilgiais ir sutartomis apdorojimo galimybėmis. Nesvarbu, ar perkate plieną gamyklos struktūrai, įrangos bazei, pramoninei platformai ar vamzdžių stovui, tikslios specifikacijos gali padėti supaprastinti gamybą ir sumažinti išvengiamą pirkimo riziką.
Ieškote patikimo karšto valcavimo I-Beam tiekimo kitam savo struktūriniam projektui? Pasidalykite su Rongheng reikiamu sekcijos dydžiu, plieno rūšimi, kiekiu, pjovimo matmenimis, paviršiaus apdorojimu ir pristatymo vieta. Mūsų komanda gali peržiūrėti jūsų poreikius ir aptarti tinkamas tiekimo galimybes. Norėdami gauti išsamios informacijos apie gaminį, projekto kainas ir pritaikytus apdorojimo susitarimus,tęsinysveikti musšiandien aptarsime savo plieno tiekimo poreikius.
