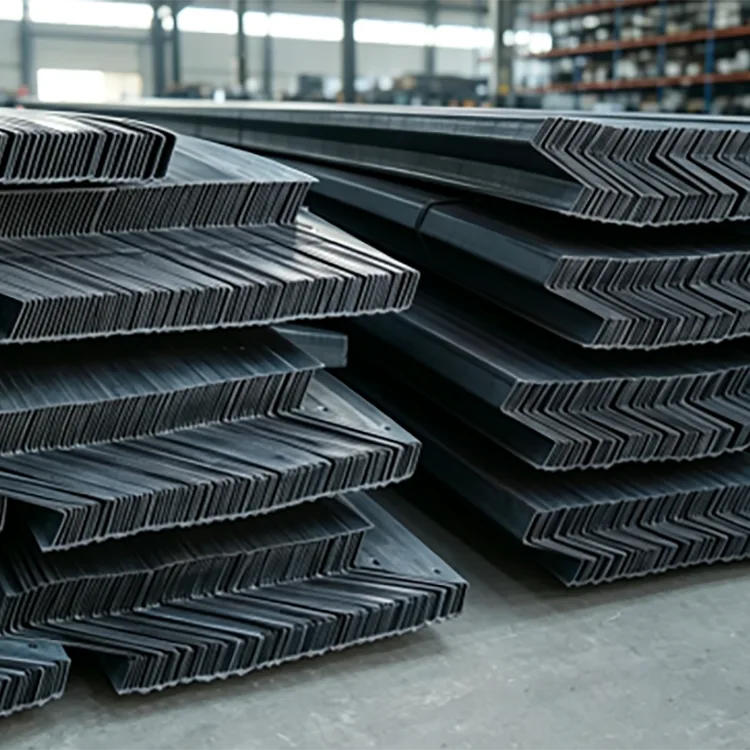

Šaltai formuotas Z profilio plienas

Šaltai suformuotas Z profilio plienas yra šalto formavimo plonasienis plieninis profilis, pagamintas iš karštai valcuoto plieno juostos, nuolat formuojant valcavimą kambario temperatūroje. Juosta praeina per kelis formavimo stovus ir palaipsniui formuojama į Z sekciją be aukštos temperatūros karšto valcavimo etapo.

Šaltojo formavimo procesas pagerina matmenų nuoseklumą ir plieno grūdinimą. Gautoje sekcijoje santykinai mažas svoris derinamas su naudingomis lenkimo savybėmis, todėl ji plačiai naudojama lengvųjų plieninių konstrukcijų stogo ir sienų apvadams.

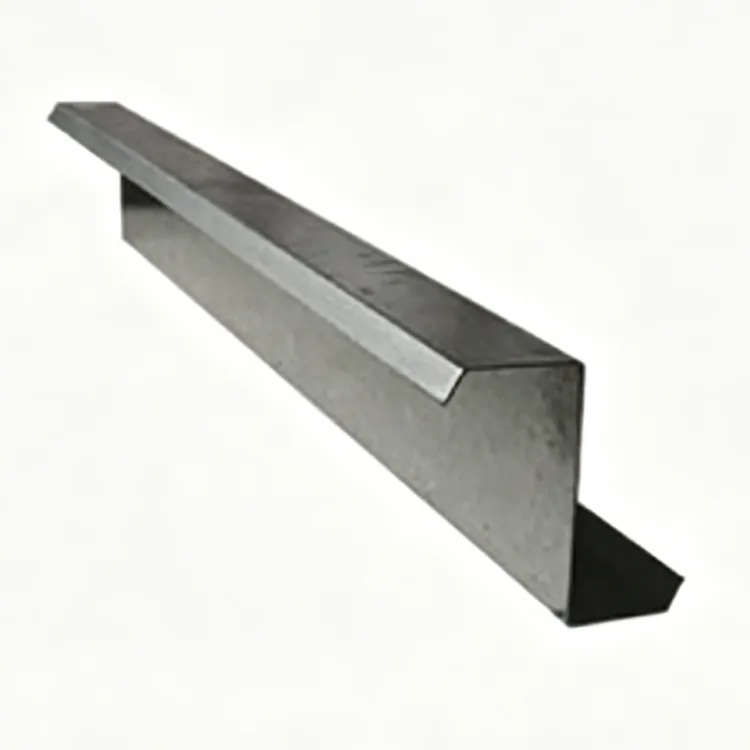

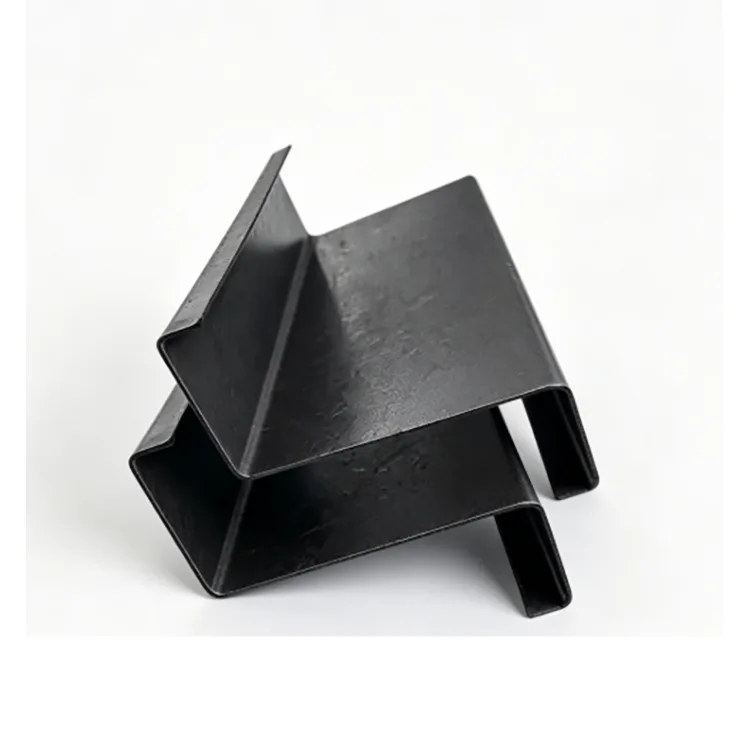

Z formos profilis turi dar vieną praktinį privalumą: jo išstumti flanšai leidžia persidengti greta esančias kojelės. Tai ypač naudinga ant didelių nuolydžių stogų, kai aplink kraigą reikia ištisinių raištelių.

Rekomenduojama aplinka: uždari vidaus pastatai, sausos dirbtuvės ir sandėliai be tiesioginio lietaus, druskos purslų, rūgštinės ar šarminės korozinės drėgmės.

Gamybos procesas

Gamybos linija pradedama tikrinant plieninę ritę. Išlyginus ir ištiesinus juosta praeina per kelias ruloninio formavimo stotis, kur palaipsniui sulenkiama į reikiamą Z formos sekciją.

Servo CNC pjovimas suteikia nurodytą elemento ilgį, o automatinis perforavimas gali būti pridedamas pagal konstrukcinius brėžinius. Gatavi profiliai ištiesinami ir matmenys tikrinami prieš klasifikuojant, sujungiant ir sandėliuojant.

Plieno ritės patikrinimas → išlyginimas ir tiesinimas → laipsniškas šaltas valcavimo formavimas → Z profilio formavimas → servo CNC fiksuoto ilgio pjovimas → automatinis perforavimas → tiesinimas → vizualinė ir matmenų patikra → surišimas ir sandėliavimas

Kadangi profilis formuojamas palaipsniui, o ne gaminamas įprastu karšto valcavimo būdu, gamybos metu galima nuolat kontroliuoti profilio matmenis, tiesumą ir skylių padėtį.

Pagrindinės specifikacijos

Kodėl naudoti Z sekciją stogo apkaboms?

Tiesioginis persidengimas prie stogo keteros

Akivaizdžiausias skirtumas tarp Z ir C sekcijų yra flanšų forma. Poslinkis Z profilis leidžia gretimiems elementams persidengti, o tai gali padėti išlaikyti tęstinumą per stogo kraigą.

Stogo nuolydžiams, viršijantiems 10°, Z garbanos dažnai yra praktiškas pasirinkimas, kai persidengiančios dalys yra konstrukcijos dalis. Tai sumažina papildomo pjovimo poreikį ir padaro montavimą paprastesnį.

Geras lenkimo efektyvumas esant mažesniam svoriui

Z formos skerspjūvis suteikia naudingų pjūvio savybių lenkiant. Kartu su grūdinimu šaltuoju būdu, tai leidžia palyginti ploną dalį naudoti tinkamais stogo ir sienų apmušalais.

Palyginti su sunkesnėmis tradicinėmis karšto valcavimo sekcijomis, mažesnis svoris gali sumažinti transportavimo, kėlimo ir montavimo reikalavimus.

Nuoseklus tiesumas ir skylės padėtis

Gamybos linijoje naudojamas progresyvus ritininis formavimas, CNC pjovimas ir vėlesnis tiesinimas. Tai padeda kontroliuoti profilio tiesumą ir sukimąsi.

Antgaliams su iš anksto pradurtomis varžtų skylėmis svarbu tiksliai nustatyti angų padėtį, nes klaidos gali turėti įtakos jungtims tarp garbanos ir pagrindinio plieninio rėmo. Išankstinis perforavimas prieš pristatymą gali sumažinti pjovimo ir gręžimo darbus vietoje.

Mažesnės sausų patalpų projektų kainos

Standartinis gaminys tiekiamas kaip natūralus juodas plienas be cinkuotos dangos. Sausiems, uždariems vidaus pastatams, kur nereikia papildomos apsaugos nuo korozijos, išvengiama papildomų išlaidų, susijusių su cinkuotomis Z sekcijomis.

Jei pastatas yra veikiamas lietaus, kondensato, druskos purslų ar korozinių medžiagų, vietoj to reikia nurodyti nuo korozijos apsaugotą variantą.

Patogus pjovimas ir suvirinimas

Kadangi standartiniame gaminyje nėra cinkuotos dangos, įprastos pjovimo ir suvirinimo operacijos yra paprastos. Tai naudinga atliekant patalpų gamybos ir renovacijos projektus, kur nariams gali prireikti vietinio reguliavimo ar prijungimo darbų.

Tipinės programos

Produktas daugiausia naudojamas:

Stogo garbanos lengvuose plieniniuose pastatuose

Didelio nuolydžio sandėlių stogai

Pramoninių dirbtuvių stogų sistemos

Vidaus logistikos ir sandėliavimo pastatai

Sienų ir stogo antrinis karkasas

Lengvo plieno korpusų sistemos

Vidaus gamyklos atnaujinimo projektai

Tai yra antrinis konstrukcinis elementas, pvz., garbanos, o ne pagrindinių pastato kolonų ar pirminių sijų pakaitalas.

Realios projektų paraiškos

1 atvejis: didelio nuolydžio vidaus logistikos sandėlio Z galiukai

Projektas apėmė 50 000 m² uždarą logistikos sandėlį su 12° stogo nuolydžiu. Pastatas buvo visiškai uždaras ir naudojamas sausoje patalpų aplinkoje be tiesioginio lietaus poveikio.

Pagrindiniai reikalavimai buvo tiesioginis raištelių persidengimas ties stogo kraigo, kontroliuojamos plieninės konstrukcijos sąnaudos, trumpesnis montavimo laikas ir mažesnė stogo plokščių išlygiavimo problemų rizika.

Pasirinkta medžiaga buvo Q355B šalto formavimo Z profilių plienas, Z160–Z200, su 1,8–2,0 mm sienelės storiu ir iš anksto perforuotomis varžtų skylėmis.

Z sekcijos gali persidengti tiesiogiai, todėl kraigo dalys išliks vientisos ir sumažintų pjovimo ir modifikavimo darbus vietoje. Diegimo laikas sutrumpėjo 30%.

Mažas profilių sukimasis padėjo spalvotai padengtoms plieninėms stogo plokštėms sėdėti tolygiau ir sumažino tarpus, galinčius prisidėti prie vandens nutekėjimo. Lengvesni elementai taip pat sumažino transportavimo ir kėlimo reikalavimus, o bendra plieno konstrukcijos kaina buvo 21% mažesnė nei karšto valcavimo plieno tirpalo.

Projektas buvo priimtas ir buvo naudojamas patalpose be problemų, susijusių su rūdijimu.

2 atvejis: lengvo plieno korpuso atnaujinimas pramoniniame dirbtuvėse

Antrasis projektas buvo susijęs su senesnės gamyklos atnaujinimu. Cecho viduje buvo reikalingos naujos lengvos plieninės atitvarų konstrukcijos su gana dideliu stogo nuolydžiu ir sausa, vėdinama vidaus aplinka.

Pasirinktas produktas buvo Q235B šalto formavimo Z profilio plienas, Z120–Z140.

Nariai buvo pristatyti paruošti surinkimui be didelio antrinio apdorojimo. Z formos persidengianti konstrukcija atitiko stogo nuolydį ir padėjo išlaikyti plokščią ir stabilią atitvarų sistemą.

Lengvi elementai taip pat padėjo kontroliuoti renovacijos išlaidas ir sutrumpino montavimo darbus esamoje gamykloje.

Z Sekcijos pasirinkimo vadovas

Stogo nuolydis:

Stogo nuolydžiams virš 10°, kai reikalingos persidengiančios garbanos, geriau pasirinkti Z segmentus. Palyginti sekliuose šlaituose, atsižvelgiant į konstrukcijos konstrukciją, taip pat gali būti naudojamos C garbanos.

Medžiagos klasė:

Q235B yra tinkamas bendrai lengvo apkabų ir gaubtų darbams. Didesniems tarpatramiams, didesnei vėjo ar sniego apkrovai ir griežtesniems konstrukciniams reikalavimams Q355B galima pasirinkti kartu su atitinkamo profilio dydžiu ir sienelės storiu.

Skyriaus dydis:

Z100–Z140 galima naudoti lengvesnėms stogo ir sienų antrinėms konstrukcijoms. Z160–Z200 tinka daugeliui standartinių sandėlių ir dirbtuvių apkabų. Z220–Z300 galima naudoti ten, kur pagal konstrukcijos projektą reikia didesnių sekcijų.

Sienelės storis:

Galimas diapazonas yra 1,2–3,0 mm. Galutinis storis turėtų būti nustatomas pagal tarpatramį, atstumą tarp galiukų, vėjo apkrovą, sniego apkrovą, prijungimo sąlygas ir konstrukcinius skaičiavimus, o ne vien sekcijos dydį.

Aplinka:

Sausiems uždariems vidaus pastatams natūralus juodas Z plienas gali būti ekonomiškas pasirinkimas. Dirbtuvėse, kuriose yra daug drėgmės arba kondensato, reikia apsvarstyti tinkamą rūdžių dangą.

Lauko pastatams, pakrantės teritorijoms, lietaus veikiamiems statiniams ar žemės ūkio pastogėms nerekomenduojama naudoti natūralaus juodo plieno varianto. Reikėtų pasirinkti cinkuotą Z sekciją arba kitą nuo korozijos apsaugotą tirpalą.

Šaltai formuotas Z profilio plienas ir C profilio plienas

Pasirinkimas turėtų būti pagrįstas konstrukcijos dizainu, o ne tik stogo nuolydžiu. Z sekcijos persidengianti geometrija yra pagrindinis jos praktinis pranašumas ten, kur reikalingos ištisinės jungtys.

Gamyklos kokybės kontrolė

Z angoms matmenų nuoseklumas yra ypač svarbus, nes sekcijos turi tiksliai susijungti su pagrindiniu plieniniu rėmu ir stogo plokštėmis.

Todėl kokybės kontrolė apima plieno ritę prieš formuojant, o vėliau tikrinama formuojant ritinį ir po pjovimo. Pagrindiniai tikrinimo taškai apima medžiagos klasę, sekcijos matmenis, sienelės storį, tiesumą, sukimąsi, pjovimo ilgį, krašto būklę ir iš anksto pradurtos skylės padėtį.

Profiliai ištiesinami po formavimo, kad būtų sumažintas liekamasis iškraipymas. Prieš išsiunčiant, baigtos dalys yra vizualiai ir matmenimis patikrinamos ir sujungiamos pagal dydį ir užsakymo reikalavimus.

Partijų užsakymų atveju tos pačios medžiagos klasės, sekcijos specifikacijų ir apdorojimo parametrų išlaikymas padeda išlaikyti skirtingų gamybos partijų nuoseklumą.

DUK

1 klausimas: kaip pasirinkti tarp Z ir C sekcijos plieno?

Pagrindinis aspektas yra stogas ir jungčių išdėstymas. Z sekcijos ypač naudingos stogams, kur gretimos garbanos turi persidengti ir tęstis per kraigą, ypač didesniuose stogo šlaituose. C sekcijos turi platesnį bendrą pritaikomumą ir gali būti naudojamos mažesniems stogo šlaitams, atsižvelgiant į konstrukcijos projektą.

2 klausimas: ar šaltai formuotą Z profilio plieną lengva susukti?

Tinkamai pagaminta Z sekcija yra laipsniškai formuojama, parinkta pagal dydį ir tiesinama, kad būtų galima kontroliuoti sukimąsi ir deformaciją pagal taikomus standartinius reikalavimus. Pasirinktas sekcijos dydis, sienelės storis, tarpatramis ir montavimo būdas taip pat turi įtakos jo veikimui.

3 klausimas: ar reikia nudažyti patalpų Z įtvarą?

Sausai, vėdinamai patalpų aplinkai be didelio kondensato, natūralų juodo plieno paviršių galima naudoti be papildomos dangos, jei tai leidžia projekto reikalavimai. Drėgnose dirbtuvėse ar vietose, kuriose dažnai kondensuojasi, rekomenduojama padengti rūdžių apsaugančią dangą.

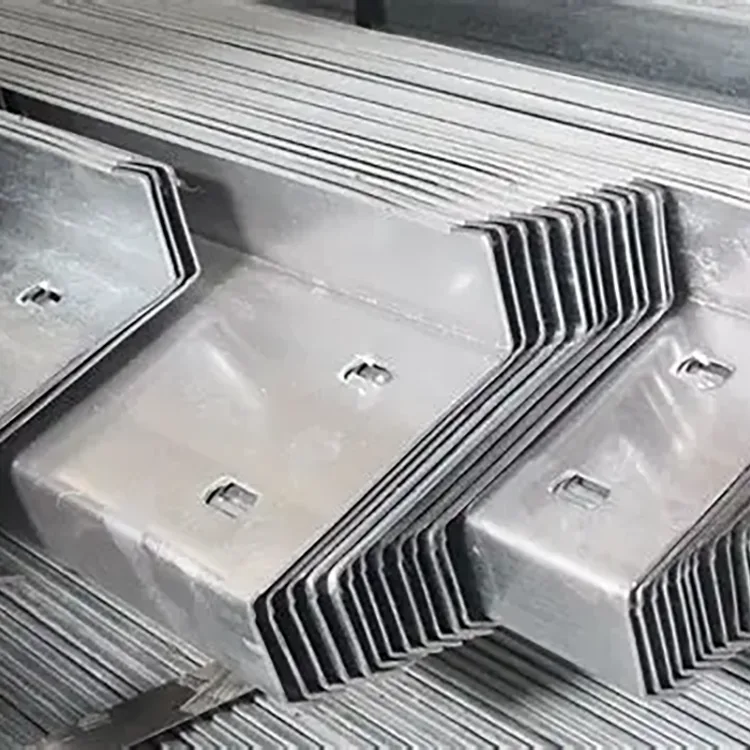

4 klausimas: ar Z sekcijos gali būti tiekiamos su iš anksto pramuštomis skylėmis?

Taip. Varžtų skylės gali būti pradurtos pagal konstrukcinius brėžinius prieš išsiunčiant profilius. Pagal reikiamas sujungimo detales taip pat gali būti gaminami kampiniai ir kampiniai galų įpjovimai.

5 klausimas: ar ilgį galima pritaikyti?

Taip. Standartinis tiekimas paprastai yra 6–12 m, o nestandartiniai fiksuoti ilgiai gali būti pagaminti pagal projekto brėžinius ir pjovimo reikalavimus.

6 klausimas: ar natūralų juodą Z profilio plieną galima naudoti lauke?

Nerekomenduojama esant tiesioginiam lauko poveikiui, lietui, pakrantės druskos purškimui ar korozinei aplinkai. Esant tokioms sąlygoms, reikėtų atsižvelgti į cinkuotas arba kitaip nuo korozijos apsaugotas Z dalis.
