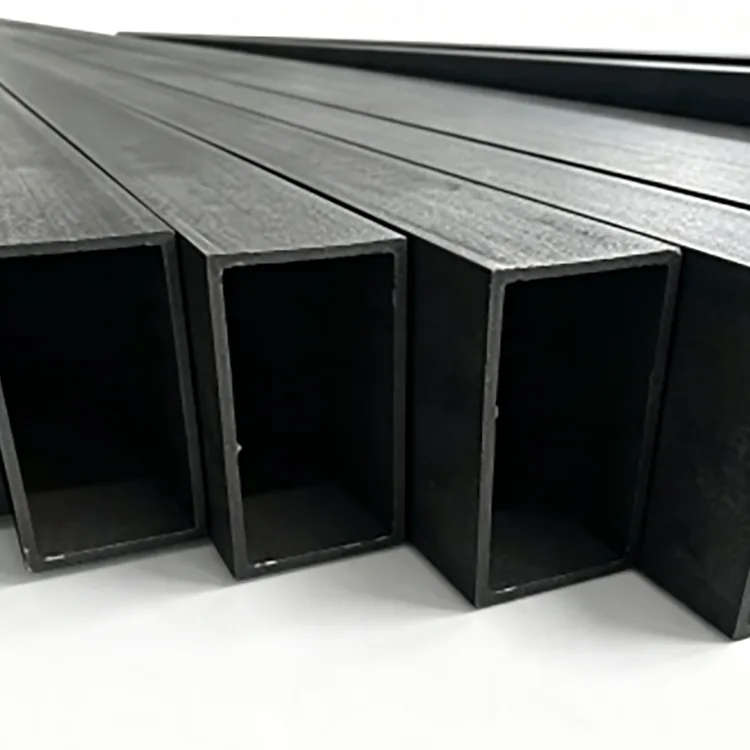

Tikslus plieno stačiakampis vamzdis

Tikslus plieno stačiakampis vamzdis yra sukurtas naudoti, kai įprasto kvadratinio arba stačiakampio vamzdžio geometrija nėra pakankamai tiksli galutiniam surinkimui.

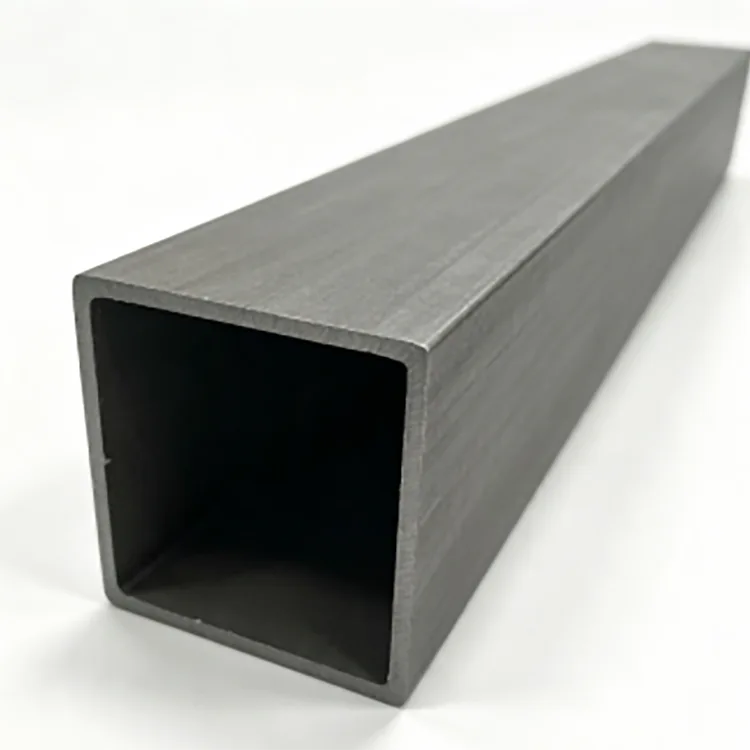

Vietoj matomai suapvalinto kampo sekcija formuojama taip, kad būtų sukurtas apibrėžtas 90° kampinis profilis. Taip lengviau išlygiuoti gretimas dalis, išlaikyti tiesias vaizdines linijas ir kontroliuoti pagamintų rėmų gatavus matmenis.

Vamzdis gaminamas iš Q235B arba Q355B anglinio plieno progresinio šaltojo formavimo, aukšto dažnio suvirinimo, dydžio nustatymo, tiesinimo ir tikslaus pjovimo būdu. Gamybos procese pagrindinis dėmesys skiriamas kampų geometrijai, sienelės storio nuoseklumui, tiesumui ir matmenų kontrolei, o ne tik standartinės tuščiavidurės dalies gamybai.

Vidaus konstrukcijų rėmams, įrangos pagrindams, demonstravimo konstrukcijoms, lentynoms, pertvaroms ir dekoratyviniams plieno gaminiams šis profilis gali sumažinti montavimo ir paviršiaus korekcijos poreikį gamybos metu.

Techninės specifikacijos

Kodėl svarbus 90° kampinis profilis

Įprasta tuščiavidurė dalis paprastai turi suapvalintą išorinį kampą, susidarantį formuojant. Šis spindulys yra priimtinas daugeliui konstrukcinių pritaikymų, tačiau jis gali tapti nepatogus, kai du elementai turi glaudžiai susijungti arba kai pats kampas lieka matomas po apdailos.

Stačiakampis profilis skirtas situacijoms, kai kampų geometrija turi įtakos gamybai.

Geresnis sąnarių išlyginimas

Apibrėžtas kampinis profilis leidžia lengviau pritvirtinti vamzdį prie kitos tiesios dalies. Rėmų, pertvarų, įrangos konstrukcijų ir architektūrinių plieno konstrukcijų geresnis išlyginimas gali sumažinti perteklinio šlifavimo ar užpildymo poreikį.

Nuosekli matmenys

Sienelės storis ir pjūvio matmenys kontroliuojami formuojant ir formuojant dydį. Nuosekli geometrija ypač svarbi, kai vamzdis apdorojamas automatinio pjovimo, gręžimo, suvirinimo ar surinkimo įranga.

Išbaigta švaresnė išvaizda

Atviriems plieniniams rėmams ir dekoratyvinėms konstrukcijoms tiesios briaunos ir kontroliuojami kampai sukuria švaresnes vizualines linijas po dažymo ar miltelinio dažymo.

Tinka antriniam perdirbimui

Juodas plieninis paviršius tiekiamas be cinkuotos dangos, todėl tinka projektams, kuriems reikalingas jų dažymas, miltelinis dažymas, kepimo apdaila ar kitoks paviršiaus apdorojimas.

Gamybos procesas

Gamybos maršrutas sukurtas atsižvelgiant į matmenų valdymą, o ne tiesiog formuojant plieną į tuščiavidurę sekciją.

1. Plieninės ritės parinkimas ir paruošimas

Plienas Q235B arba Q355B parenkamas pagal reikiamą stiprumo klasę ir pritaikymą. Įeinanti medžiaga tikrinama prieš formuojant, siekiant sumažinti storio ir mechaninių savybių skirtumus tarp gamybos partijų.

2. Juostelių paruošimas ir išlyginimas

Plieninė juosta yra išlyginta ir paruošta nuolatiniam formavimui. Tinkama juostos būklė yra svarbi, nes liekamoji deformacija vėliau gali turėti įtakos kampo tikslumui ir tiesumui.

3. Progresyvus šaltasis formavimas

Juostelė praeina per kelis formavimo etapus, o ne per vieną operaciją įgauna galutinę formą.

Formavimo seka palaipsniui plėtoja kvadratinę arba stačiakampę pjūvį, valdydama kampo geometriją. Tai yra pagrindinis etapas norint pasiekti apibrėžtą stačiakampį profilį.

4. Aukšto dažnio suvirinimas

Sujungus juostos kraštus, aukšto dažnio indukcinis suvirinimas suformuoja išilginę siūlę.

Suvirinimo būklė kontroliuojama pagal medžiagos storį ir gamybos greitį. Suvirinimo kokybė yra svarbi, nes per didelis šilumos patekimas, nepakankamas sulydymas arba blogas briaunų paruošimas gali turėti įtakos gatavam vamzdžiui.

5. Dydžių nustatymas ir tiesinimas

Po suvirinimo vamzdis praeina per dydžio nustatymo ir tiesinimo įrangą, kad būtų galima kontroliuoti galutinius jo matmenis ir bendrą tiesumą.

Šis etapas yra ypač svarbus gaminant preciziškai, nes net tinkamai suformuotas skerspjūvis gali sukelti surinkimo problemų, jei gatavame vamzdyje per daug nukrypstama.

6. Tikslus pjovimas ir galutinis apdorojimas

Užbaigtas vamzdis supjaustomas iki standartinio 6 m ilgio arba individualaus 3–12 m ilgio.

Tikslus pjovimas, nuožulnumas, šlifavimas, nuožulnumas ir gręžimas gali būti išdėstyti pagal gamybos reikalavimus.

7. Patikra ir pakavimas

Prieš pakuojant gatavų vamzdžių matmenys, sienelės storis, kampų geometrija, tiesumas, suvirinimo būklė, paviršiaus kokybė ir pjovimo tikslumas tikrinami.

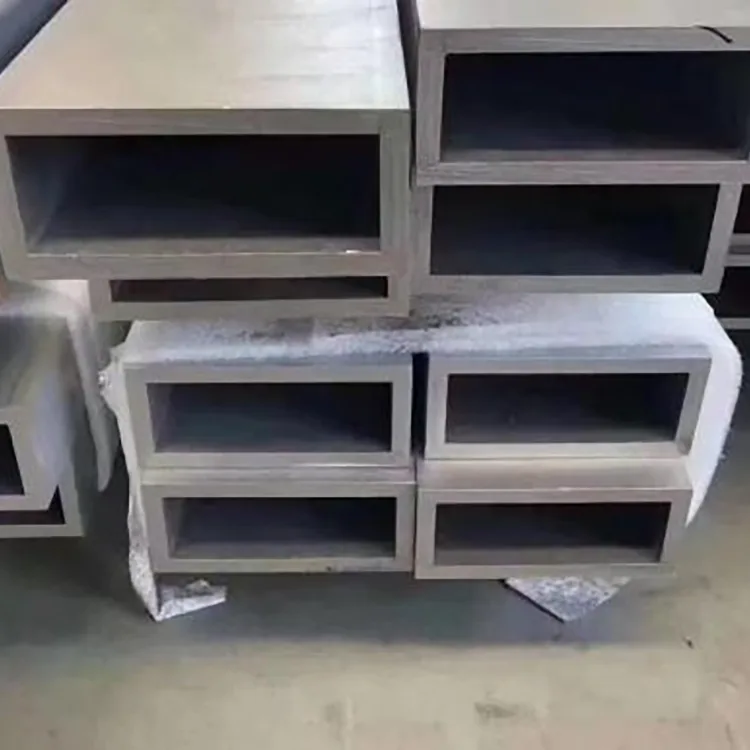

Pakavimo būdas parenkamas pagal vamzdžio dydį, užsakymo kiekį, transportavimo būdą ir kliento iškrovimo sąlygas.

Gamyklos kokybės kontrolė

Tikslių tuščiavidurių profilių matmenų tikrinimas yra toks pat svarbus kaip ir pagrindinės plieno rūšies.

Gamybos metu kokybės kontrolė sutelkia dėmesį į dalykus, kurie gali turėti tiesioginės įtakos gamybai:

● Medžiagos patikrinimas: Q235B arba Q355B klasė patikrinama pagal užsakymo reikalavimus.

● Sienelės storis: faktinis storis stebimas, kad būtų išlaikytas nurodytas ±0,1 mm nuokrypis.

● Sekcijos matmenys: išoriniai matmenys tikrinami nustačius dydį, o ne pasikliaujant tik formavimo mašinos nustatymais.

● Kampo geometrija: tikrinamas 90° profilis ir kampo vertikalumas, siekiant nustatyti formavimo nuokrypį.

● Tiesumas: tikrinami baigti ilgiai, ar jie nėra sulenkti ar iškraipyti, kurie gali turėti įtakos rėmo surinkimui.

● Suvirinimo būklė: išilginė aukšto dažnio suvirinimo siūlė stebima, ar nėra matomų defektų ir formavimo nuoseklumo.

● Galų kokybė: nupjauti galai tikrinami po pjovimo, nusklembimo arba nuėmimo.

● Partijos nuoseklumas: gamybos pavyzdžiai lyginami visoje partijoje, siekiant sumažinti paketų matmenų skirtumus.

Projektams, kuriems taikomi griežtesni tikrinimo reikalavimai, matmenų patikrinimo įrašai ir trečiosios šalies patikra gali būti sutvarkyti pagal užsakymo specifikaciją.

Q235B arba Q355B: kurį pasirinkti?

Medžiagos klasė turėtų būti parenkama pagal faktinę konstrukcijos apkrovą, o ne tiesiog pasirenkant aukštesnę klasę.

Atliekant laikančiąsias konstrukcijas, galutinai pasirenkant medžiagą reikia vadovautis konstrukciniu skaičiavimu, projektavimo kodu, prijungimo būdu ir reikiamu saugos koeficientu.

Pagrindinės programos

Vidaus plieninės konstrukcijos

Naudojamas vidaus antresolių karkasams, pertvaroms, lubų atraminėms konstrukcijoms, ekspozicinėms konstrukcijoms ir kitiems plieniniams karkasams, kur svarbus matmenų tikslumas ir išvaizda.

Įrangos ir mašinų rėmai

Valdoma sekcijų geometrija yra naudinga automatikos įrangos rėmams, mašinų pagrindams, konvejerių atramoms, prietaisų konstrukcijoms ir pagamintų įrenginių korpusams.

Architektūriniai ir dekoratyviniai plieno gaminiai

Tinka viešbučių interjerui, parodų salėms, komercinėms patalpoms, laiptų komponentams, dekoratyviniams rėmams ir architektūrinėms plieno konstrukcijoms, kurioms reikia švarių tiesių linijų.

Sandėlių stelažai ir pramoninės platformos

Q235B arba Q355B sekcijas galima pasirinkti pagal apkrovos reikalavimus sandėliavimo stelažams, darbo vietoms, pramoninėms platformoms ir įrangos laikančioms konstrukcijoms.

Nestandartinė gamyba

Kai vamzdis integruojamas į pagamintą agregatą, gali būti pateikti pasirinktiniai matmenys, fiksuoti ilgiai, skylės, nuožulniai, nuožulniai ir kitos apdirbimo operacijos.

Tikslus plieninis stačiakampis vamzdis prieš įprastą tuščiavidurį profilį

Pagrindinis privalumas yra ne tai, kad vamzdis pakeičia kiekvieną įprastą tuščiavidurę sekciją. Tai yra tai, kad labiau kontroliuojamas kampas ir matmenų profilis gali būti naudingas, kai gamybos tikslumas ir baigta išvaizda yra projekto reikalavimų dalis.

Juodo plieno paviršius ir antrinė apdaila

Standartinis gaminys tiekiamas kaip juodas, nepadengtas plienas.

Ši konfigūracija dažnai pasirenkama, kai klientas planuoja atlikti paviršiaus apdorojimą po pagaminimo. Priklausomai nuo projekto, galimi apdailos procesai gali apimti:

● Tapyba

● Miltelinis dažymas

● Kepimo apdaila

● Cinkavimas

● Kitos nurodytos antikorozinės procedūros

Prieš dengiant paviršių reikia tinkamai nuvalyti ir paruošti pagal pasirinktą dengimo sistemą. Projektams, kurie yra veikiami drėgmės, lauko oro, druskos purškimo ar korozinės aplinkos, reikia nurodyti tinkamą apsaugos nuo korozijos sistemą, o ne naudoti neapdorotą juodą plieną.

Individualus apdorojimas

Vamzdis gali būti tiekiamas pagal gamybos reikalavimus, o ne tik kaip standartinis 6 m ilgio.

Galimos parinktys:

● 3–12 m fiksuoto ilgio pjovimas

● Tikslus pjovimas

● Nusklembimas

● Pašalinimas

● Nuožulnus

● Išankstinis gręžimas

● Perdengimo arba cinkavimo priemonės

● Individualūs sekcijos matmenys

● Individualus sienelės storis

● Specialus apdorojimas pagal brėžinius

Norėdami pateikti pasiūlymą, pirkėjai turėtų pateikti reikiamą pjūvio dydį, sienelės storį, medžiagos klasę, kiekį, ilgį, paviršiaus apdorojimą ir visus apdirbimo brėžinius.

Informacija apie pirkimą ir tiekimą

Inžinerijos ir gamybos užsakymams svarbiausios specifikacijos, kurias reikia patvirtinti prieš perkant, yra ne tik išoriniai matmenys.

Pirkėjai turėtų nurodyti:

1. Sekcijos dydis: kvadratiniai arba stačiakampiai matmenys.

2.Sienos storis: reikalingas storis ir tolerancija.

3. Plieno klasė: Q235B arba Q355B.

4.Ilgis: standartinis 6 m arba fiksuotas ilgis nuo 3 iki 12 m.

5. Reikalavimas kampui: reikalinga 90° geometrija ir tolerancija.

6. Paviršius: juodas plienas arba antrinis paviršiaus apdorojimas.

7. Apdirbimas: pjovimas, gręžimas, nuožulnumas, nuožulnumas arba šlifavimas.

8.Patikrinimas: standartinė gamyklos patikra arba papildoma trečiosios šalies patikra.

Pakartotiniams projektams išlaikant tą pačią medžiagos klasę, sekcijų matmenis, sienelės storį, apdorojimo metodą ir tikrinimo reikalavimus padeda išlaikyti nuoseklumą tarp partijų.

Kodėl verta pirkti tikslaus plieno stačiakampį vamzdį iš Rongheng?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. valdo tarptautinę pardavimo platformą, kurią remia Tianjin Gefu Steel, integruojanti plieno gamybos išteklius su eksporto tiekimu.

Įmonė įsikūrusi Daqiuzhuang pramoninėje zonoje, Tiandzine, vienoje iš pagrindinių Kinijos plieno gamybos sričių. Jos gaminių asortimentas apima plieninius vamzdžius, tuščiavidurius profilius, plieno profilius, cinkuotus gaminius ir fotovoltinius montavimo gaminius.

Masiniams projektams „Rongheng“ palaiko pritaikytus matmenis, fiksuoto ilgio tiekimą, antrinį apdorojimą, OEM / ODM reikalavimus ir projektu pagrįstą patikrinimą. Grupės metinė plieno gamybos ir pardavimo apimtis viršija 1,3 mln.

Didesniems užsakymams gamybos planavimas ir pristatymas paprastai organizuojamas pagal specifikaciją, kiekį, perdirbimo reikalavimus ir tikrinimo sąlygas.

DUK

Q1. Kuo skiriasi tikslusis plieno stačiakampis vamzdis nuo įprasto kvadratinio vamzdžio?

Pagrindinis skirtumas yra kampo geometrija ir matmenų valdymo reikalavimai. Įprasti kvadratiniai vamzdžiai paprastai turi užapvalintus kampus, o šis gaminys suformuotas su labiau apibrėžtu 90° kampiniu profiliu tais atvejais, kai svarbu suderinti jungtį ir išvaizdą.

Q2. Ar vamzdis besiūlis?

Ne. Tai suvirinta tuščiavidurė dalis, pagaminta laipsniško šaltojo formavimo būdu, po kurio atliekamas aukšto dažnio suvirinimas. Todėl jis neturėtų būti apibūdinamas kaip besiūlis vamzdis.

Q3. Ar juodą plieninį vamzdį galima dažyti arba dažyti milteliniu būdu?

Taip. Nedengtą juodo plieno paviršių galima paruošti dažymui, milteliniam dažymui, kepimo apdailai ar kitokiam nurodytam paviršiaus apdorojimui. Prieš dengiant paviršių reikia tinkamai nuvalyti ir paruošti.

4 klausimas. Ar laikymo metu juodas plienas nerūdys?

Taip. Neapdorotas anglinis plienas gali oksiduotis veikiamas drėgmės. Rekomenduojama laikyti sausoje patalpoje, o prieš paviršiaus apdorojimą vamzdžiai turi būti apsaugoti nuo lietaus, kondensacijos ir ilgalaikės drėgmės.

Q5. Ar turėčiau rinktis Q235B ar Q355B?

Q235B tinka daugeliui įprastų patalpų rėmų, įrangos konstrukcijų ir dekoratyvinių pritaikymų. Q355B turėtų būti svarstomas, kai konstrukcijos konstrukcijai reikalingas didesnis medžiagos stiprumas arba kai naudojama didesnė apkrova.

6 klausimas. Kokius ilgius galite pateikti?

Standartinis ilgis yra 6 m. Pagal užsakymo reikalavimus galima derinti individualius fiksuotus ilgius nuo 3 iki 12 m.

7 klausimas. Ar prieš pristatymą galite nupjauti, gręžti, nusklembti ar nusklembti vamzdį?

Taip. Tikslus pjovimas, gręžimas, nuožulnumas, šlifavimas ir nuožulnumas gali būti išdėstyti pagal brėžinius arba apdorojimo reikalavimus.

Q8. Kokios informacijos reikia citatai?

Pateikite sekcijos matmenis, sienelės storį, medžiagos klasę, kiekį, reikalingą ilgį, paviršiaus apdorojimą ir visus papildomus apdirbimo reikalavimus. Brėžiniai rekomenduojami nestandartiniam apdorojimui.

9 klausimas. Ar šis gaminys tinkamas naudoti lauke?

Standartinė juodo plieno versija nerekomenduojama ilgalaikiam lauko poveikiui be apsaugos nuo korozijos. Lauke, drėgnoje, pakrantėje arba korozinėje aplinkoje reikėtų apsvarstyti cinkuotą ar kitaip apsaugotą plieną.

Q10. Ar galite pateikti pritaikytus dydžius?

Taip. Be nurodytų kvadratinių ir stačiakampių vamzdžių diapazonų, pagal projekto reikalavimus galima aptarti pritaikytus matmenis, sienelių storį, ilgį, apdirbimą ir paviršiaus apdorojimą.
