Kaip cinkuotas Z galiukas gali pagerinti šiuolaikinių plieninių pastatų tvirtumą ir ilgaamžiškumą

RonghengasnumatoCinkuota Z galinėsprendimai pramoniniams pastatams, gamyklų stogams, stogo fotovoltinėms sistemoms, žemės ūkio konstrukcijoms ir kitoms lengvoms plieninėms reikmėms. Pagamintos iš Q235B arba Q355B plieno šalto valcavimo formavimo ir karštojo cinkavimo būdu po pagaminimo, šios Z formos konstrukcinės dalys sujungia efektyvų stogo tarpatramio dizainą ir apsaugą nuo korozijos, skirtą reiklioms lauko aplinkoms.

Cinkuotos Z galios yra šalto formavimo konstrukciniai plieniniai elementai, pirmiausia skirti šlaitiniams stogams ir lengvoms plieninėms konstrukcijoms. Jų Z formos geometrija leidžia gretimiems garbanoms persidengti, todėl stogo tarpatramiuose sukuriamos ištisinės juostos. Kai baigta Z sekcija karštai cinkuojama po formavimo, pjovimo ir perforavimo, užbaigtas profilis padengiamas apsaugine cinko danga ant atvirų paviršių. Dėl to cinkuotos Z galios yra tinkamos gamyklų stogams, saulės energijos projektams ant stogų, žemės ūkio pastatams, drėgniems pramonės objektams ir pakrančių konstrukcijoms. Renkantis reikia atsižvelgti į plieno rūšį, pjūvio aukštį, sienos storį, tarpatramį, stogo apkrovas, atstumą tarp galiukų ir korozijos aplinką, o ne pasikliauti vien storiu.

Turinys

1. Kas yra cinkuotas Z purlinas?
2. Kodėl Z sekcija yra svarbi stogo konstrukcijoje?
3. Kaip gaminamas cinkuotas Z purlinas?
4. Kokios yra pagrindinės cinkuoto Z galiuko specifikacijos?
5. Kaip pasirinkti cinko dangą?
6. Ar turėtumėte pasirinkti Q235B ar Q355B?
7. Kur dažniausiai naudojamas cinkuotas Z galiukas?
8. Kaip pirkėjai turėtų pasirinkti tinkamą „Z Purlin“?
9. Kokius kokybės veiksnius turėtų patikrinti pirkėjai?
10. DUK apie cinkuotą Z galiuką
11. Išvada

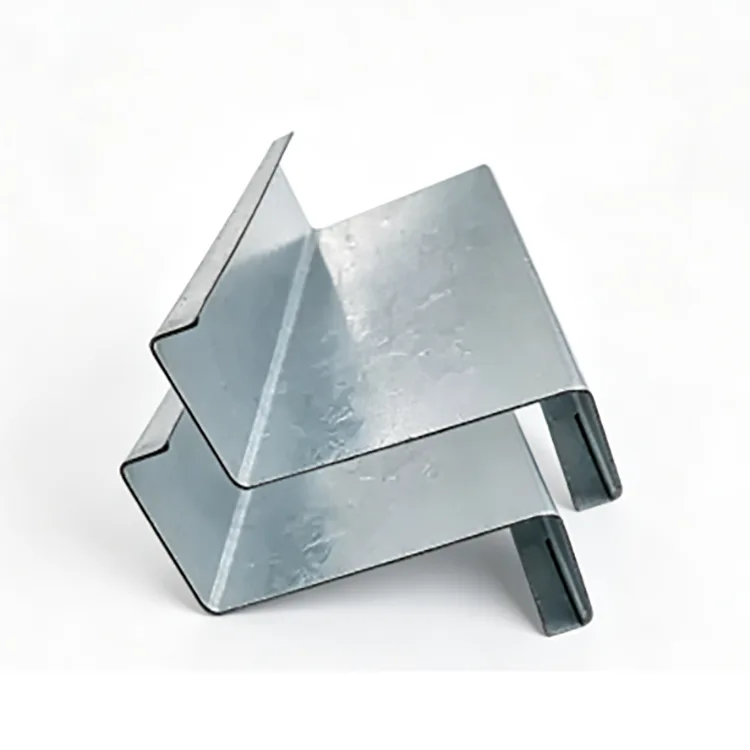

Kas yra cinkuotas Z purlinas?

Cinkuota Z galinė yra šaltai formuota konstrukcinė plieninė dalis su Z formos skerspjūviu. Paprastai jis gaminamas iš konstrukcinio plieno juostos, suformuotos atliekant daugybę ritininio formavimo operacijų, apdorojamos iki reikiamo ilgio ir skylių konfigūracijos, o po to karštai cinkuojamas kaip užbaigtas profilis.

Z geometrija ypač naudinga šlaitinėms stogo konstrukcijoms, nes gretimos dalys gali persidengti jų galuose. Ši charakteristika gali palaikyti nenutrūkstamą sijos išdėstymą, tuo pačiu sumažinant atskirų jungčių poreikį kiekviename konstrukcijos tarpatramyje.

Ronghengas gaminio informacijoje nurodomos Q235B ir Q355B plieno rūšys, Z100–Z300 sekcijų dydžiai ir sienelių storis nuo 1,2 mm iki 3,0 mm. Gatavi profiliai taip pat gali būti tiekiami su fiksuoto ilgio pjovimu, perforavimu ir kampų apdirbimu pagal projekto reikalavimus.

Skirtingai nuo nedengto šalto formavimo Z profilio, karštai cinkuotas profilis turi cinko dangą, skirtą apsaugoti apatinį plieną nuo atmosferinės korozijos. Danga gali užtikrinti ir barjerinę apsaugą, ir apsaugą nuo aukos, todėl medžiaga ypač naudinga atviroms konstrukcijoms.

Kodėl Z sekcija yra svarbi stogo konstrukcijoje?

Pagrindinis konstrukcinis Z apkabos pranašumas yra galimybė persidengti su kita Z sekcija. Ant nuožulnaus stogo gretimų elementų flanšai gali būti išdėstyti taip, kad būtų sukurta persidengusi jungtis, padedanti pratęsti garbanos liniją nuosekliais tarpatramiais.

Ši konfigūracija gali suteikti keletą praktinių privalumų:

• Efektyvus Z formos konstrukcinio profilio panaudojimas.
• Potencialiai mažiau atskirų jungčių išilgai ištisinių stogo linijų.
• Patogus pritaikymas šlaituose pramoniniuose stoguose.
• Suderinamumas su iš anksto pramuštomis prijungimo angomis.
• Lankstus dydis, atitinkantis skirtingus tarpatramio ir apkrovos reikalavimus.

Stogams, kurių nuolydis didesnis nei 10°, persidengimo funkcija gali būti ypač naudinga. Plokštesnio stogo sistemoms C garbanas kartais gali būti paprastesnis konstrukcijos išdėstymas. Galutinis pasirinkimas visada turėtų būti atliekamas pagal konstrukcinius brėžinius ir inžinerinius skaičiavimus.

Kaip gaminamas cinkuotas Z purlinas?

Gamybos seka turi tiesioginės įtakos dangos padengimui ir matmenų nuoseklumui. Prieš karštojo cinkavimo etapą suformuojama ir pagaminama tinkamai pagaminta cinkuota Z galinė.

Įprastas gamybos procesas apima:

1. Plieninių ritinių patikrinimas ir paruošimas.
2. Plieninės juostos išlyginimas.
3. Šaltasis valcavimo formavimas į Z profilį.
4. Fiksuoto ilgio pjovimas.
5. Perforavimas ir kampų pjovimas.
6. Ištiesinimas ir streso mažinimas.
7. Riebalų šalinimas ir marinavimas.
8. Lydymas ir džiovinimas.
9. Karštas cinkavimas išlydytame cinke.
10. Aušinimas ir pasyvavimas.
11. Cinko dangos patikrinimas.
12. Galutinė išvaizda, matmenų ir pakuotės patikrinimas.

Karštas cinkavimas atliekamas maždaug 450°C temperatūroje. Atlikus pagrindines pjovimo ir perforavimo operacijas prieš cinkavimą, apdorotos vietos, suformuoti kampai ir sujungimo zonos gali gauti cinko apsaugą cinkavimo etape.

Kokios yra pagrindinės cinkuoto Z galiuko specifikacijos?

Skirtingiems statybos projektams reikia skirtingų sekcijų aukščio, plieno rūšies, storio, ilgio ir cinko dangos derinių. Toliau pateiktose specifikacijose pateikiama praktinė pirkimo ir inžinerinių diskusijų nuoroda.

Šie parametrai neturėtų būti vertinami atskirai. Pjūvio aukštis, sienelės storis, plieno klasė, atstumas tarp galiukų ir konstrukcijos apkrova veikia kartu, siekiant nustatyti tinkamą dizainą.

Kaip pasirinkti cinko dangą?

Reikalinga cinko danga labai priklauso nuo aplinkos, kurioje veiks garbanos. Sausai vidaus gamyklai tinkama danga neturėtų būti automatiškai naudojama pakrantės pastatui ar chemiškai agresyviems objektams.

Galutinė dangos specifikacija turėtų būti nustatyta atsižvelgiant į projekto korozijos kategoriją, aplinkos poveikį, taikomus standartus ir numatomas eksploatavimo sąlygas.

Ar turėtumėte pasirinkti Q235B ar Q355B?

Tiek Q235B, tiek Q355B galima pasirinkti cinkuotoms Z garbanoms, tačiau jų negalima pakeisti visais konstrukciniais atvejais.

Q235Bgali būti tinkamas įprastiems gamykliniams stogams, žemės ūkio pastatams ir stogo fotovoltinėms konstrukcijoms, kai pasirinkta pjūvis ir storis atitinka apskaičiuotus konstrukcinius reikalavimus.

Q355Bdažnai laikomas didesniu tarpatramiais, didesne sniego apkrova, stipresnėmis vėjo sąlygomis ir sudėtingesnėmis konstrukcijoms. Didesnio stiprumo medžiaga gali užtikrinti didesnę apkrovą panašiomis pjūvio sąlygomis, tačiau tai automatiškai nereiškia, kad reikia pasirinkti mažesnę sekciją.

Todėl pirkimų tikslais plieno rūšis turėtų būti parenkama pagal inžinerinį projektą, o ne tik pagal pirmenybę teikiamoms medžiagoms.

Kur dažniausiai naudojamas cinkuotas Z galiukas?

Struktūrinio efektyvumo, persidengiančios geometrijos ir apsaugos nuo korozijos derinys leidžia cinkuotai Z garbanai pritaikyti įvairiems statybos darbams.

• Gamykliniai stogai:Naudojamas kaip stogo ir sienų apmušalas pramoniniuose plieniniuose pastatuose.
• Stogo fotovoltinės sistemos:Tinka šlaitiniams stogams, kur Z profilio persidengimas gali supaprastinti garbanų išdėstymą.
• Pakrantės pastatai:Naudojamas ten, kur reikalinga padidinta cinko dangos apsauga atviram plienui.
• Žemės ūkio struktūros:Naudinga gyvulininkystės pastatams, žemės ūkio pastogėms ir su šiltnamiais susijusioms konstrukcijoms.
• Drėgni pramoniniai įrenginiai:Užtikrina papildomą apsaugą nuo korozijos drėgnoje aplinkoje.
• Lauko lengvojo plieno konstrukcijos:Gali būti įtrauktas į atvirų stogų ir atitvarų sistemas.

Bet kuriame projekte pasirinkta sekcija turi būti patikrinta pagal konstrukcinius brėžinius, tarpatramio reikalavimus, tarpatramį, vėjo apkrovas, sniego apkrovas ir leistiną deformaciją.

Kaip pirkėjai turėtų pasirinkti tinkamą „Z Purlin“?

Perkant Z galiuką tik pagal produkto pavadinimą, specifikacijos gali būti neišsamios. Profesionalioje pirkimo užklausoje turėtų būti apibrėžti kritiniai parametrai prieš pateikiant pasiūlymą ir gaminant.

1. Patvirtinkite sekcijos dydį.Nurodykite reikiamą Z aukštį, pvz., Z160, Z200 arba kitą brėžiniu pagrįstą profilį.
2. Nustatykite sienelės storį.Įprastos parinktys svyruoja nuo 1,2 mm iki 3,0 mm.
3. Pasirinkite plieno rūšį.Patvirtinkite, ar reikalingas Q235B arba Q355B.
4. Nustatykite korozijos aplinką.Nurodykite, ar projektas yra sausumos, drėgnas, pakrantės ar chemiškai agresyvus.
5. Nurodykite cinko dangą.Pavyzdžiui, ≥85 μm, 120–180 μm arba 200–275 μm pagal projekto reikalavimus.
6. Patvirtinkite ilgį.Fiksuoto ilgio gamyba gali supaprastinti montavimą ir sumažinti apdorojimą vietoje.
7. Pateikite štampavimo brėžinius.Skylės skersmuo, atstumas ir padėtis turi būti aiškiai nurodyti.
8. Patvirtinkite taikomus standartus.Gaminio puslapyje yra nuorodos GB/T 6728-2025 dėl konstrukcinių plieno profilių ir EN ISO 1461 dėl cinkavimo.

Aiški specifikacija, pvzQ355B / Z200 / 2,0 mm / 200 μm cinko / fiksuoto ilgio / iš anksto perforuotasgamintojui suteikia daug naudingesnės informacijos nei bendras prašymas dėl cinkuoto Z plieno.

Kokius kokybės veiksnius turėtų patikrinti pirkėjai?

Kokybės kontrolė turėtų apimti visą gamybos grandinę, o ne sutelkti dėmesį tik į galutinę išvaizdą. Prieš formuojant ritinius, reikia patikrinti gaunamų plieno ritinių rūšį, storį ir paviršiaus būklę.

Formuojant ir gaminant svarbius tikrinimo taškus:

• Pjūvio aukštis ir matmenų tikslumas.
• Flanšo geometrija ir profilio nuoseklumas.
• Sienelės storis.
• Tiesumas ir sukimas.
• Perforavimo padėtis ir skylės matmenys.
• Fiksuoto ilgio tikslumas.
• Cinko dangos storis ir padengimas.
• Paviršiaus būklė po cinkavimo.
• Nėra pliko plieno, lupimasis arba pernelyg didelis cinko susikaupimas.

Jei sumontavus neišvengiama pjovimo ar gręžimo, atvirą plieną reikia tinkamai nuvalyti ir pataisyti tinkama cinko turinčia danga. Suvirinant panašiai pašalinamas cinkas aplink šildomą plotą, todėl suvirintoms zonoms reikalingas tinkamas remontas po suvirinimo.

Cinkuotų konstrukcijų komponentų atveju paprastai pageidautina užkirsti kelią nereikalingam vietos apdorojimui, nes iš anksto perforuotos ir išpjautos dalys leidžia prieš montuojant daugiau gatavo profilio apsaugoti nuo korozijos.

DUK apie cinkuotą Z galiuką

1. Ar cinkuotos Z galios gali būti naudojamos saulės energijos sistemoms ant stogo?

Taip. Cinkuotos Z galios gali būti naudojamos fotovoltinėms konstrukcijoms ant stogų, ypač ant šlaitinių stogų, kur persidengiančios Z dalys gali palaikyti veiksmingą garbanų išdėstymą. Pjūvis ir danga turi būti parenkami atsižvelgiant į konstrukcines apkrovas ir aplinkos poveikį.

2. Kokia cinko danga tinka pakrantės projektui?

Esant stipriam pakrantės poveikiui, 200–275 μm cinko danga gali būti laikoma pradine specifikacija. Galutinis reikalavimas turėtų būti nustatytas pagal faktinę korozijos aplinką ir taikomas projekto specifikacijas.

3. Ar galima suvirinti cinkuotas Z kojeles?

Taip, bet suvirinant pažeidžiama cinko danga aplink šildomą plotą. Pažeistą vietą po suvirinimo reikia nuvalyti ir pataisyti tinkama cinko turinčia danga. Kur praktiška, varžtinės jungtys gali supaprastinti apsaugos nuo korozijos valdymą.

4. Ar storesnė Z galinė visada geriau?

Ne. Didėjant sienelės storiui, padidėja plieno suvartojimas ir gali padidėti projekto sąnaudos. Teisingas storis priklauso nuo tarpatramio, atstumo tarp įvorių, vėjo apkrovos, sniego apkrovos, sekcijos aukščio, leistino įlinkio ir konstrukcinių skaičiavimų.

5. Ar galima naudoti Z įtvaras sienoms?

Taip. Z tvoros gali būti naudojamos kaip sieninės tvoros ir korpuso rėmo elementai. Tačiau Z profilio persidengimo pranašumas paprastai yra vertingesnis šlaitinio stogo sistemose, todėl kai kurioms sienoms C sekcija gali būti patogesnė.

6. Ar galima iš anksto perforuoti cinkuotas Z galines?

Taip. Skylės dydis, padėtis ir tarpai gali būti pagaminti pagal patvirtintus konstrukcinius brėžinius. Atliekant perforavimą prieš karštąjį cinkavimą, apdorotos vietos taip pat bus apsaugotos nuo cinko cinkavimo metu.

Išvada

Cinkuota Z galinė yra praktiškas konstrukcinio efektyvumo, lanksčios gamybos ir apsaugos nuo korozijos derinys šiuolaikinėms plieninėms konstrukcijoms. Jo Z formos geometrija ypač naudinga perdengiant stogo elementus, o karštasis cinkavimas po formavimo ir gamybos padeda apsaugoti gatavą profilį lauke ir drėgnoje aplinkoje. Norint pasirinkti tinkamą gaminį, reikia daugiau nei nurodyti Z sekciją: plieno rūšį, sekcijos aukštį, sienelės storį, cinko dangą, tarpatramį, tarpus, apkrovą ir aplinkos poveikį reikėtų vertinti kartu.

Pramoniniams stogams, stogo fotovoltiniams projektams, žemės ūkio pastatams, pakrantės konstrukcijoms ar kitoms lengvo plieno reikmėms „Rongheng“ gali peržiūrėti projekto reikalavimus ir pateikti cinkuoto konstrukcinio plieno sprendimus, pagrįstus matmenimis, medžiagos rūšimi, dangos reikalavimais ir apdorojimo specifikacijomis. Jei būsimam projektui perkate cinkuotas Z dalis,susisiekite su mumissu reikiamu dydžiu, plieno rūšimi, cinko danga, kiekiu ir brėžiniais, kad aptartumėte tinkamą sprendimą.
