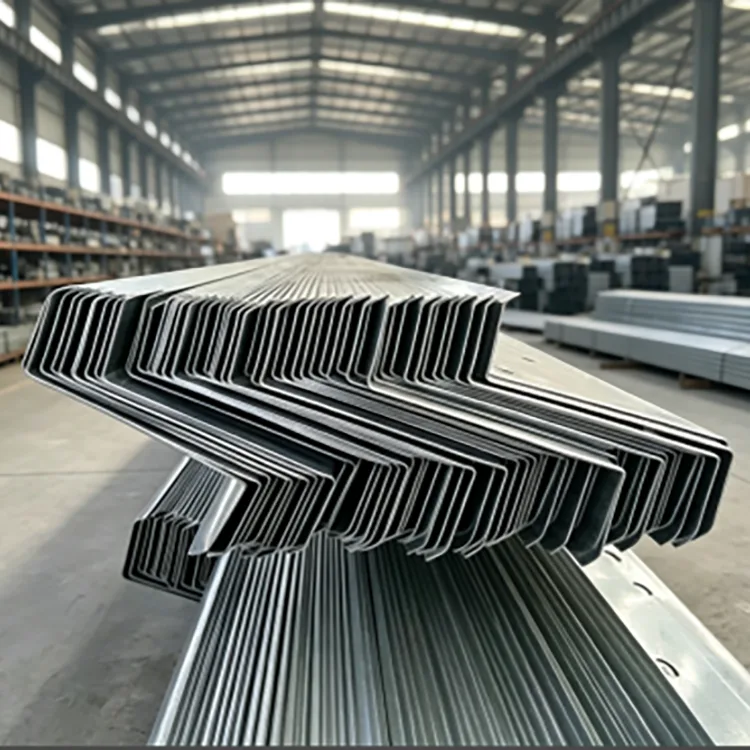

Cinkuota Z galinė

Cinkuota Z galinė yra šaltai formuota konstrukcinė dalis, pagaminta iš Q235B arba Q355B plieno juostos. Juostelė praeina per kelis formavimo ritinius, kad būtų sukurtas Z profilis, po to pjaustomas, perforuojamas ir apdorojamas kampas. Tada baigta dalis yra marinuota, lydoma ir karštai cinkuojama kaip visa dalis.

Z profilis daugiausia naudojamas ant šlaitinių stogų, nes gretimos dalys gali persidengti jų galais. Tai palaiko ištisines karpines linijas ir gali sumažinti atskirų sujungimų skaičių, palyginti su įprastomis C sekcijomis. Jis taip pat gali būti naudojamas sienų karkasui ir kitoms lengvoms plieninėms konstrukcijoms, kai jos geometrija ir keliamoji galia atitinka dizainą.

Gamybos seka yra svarbi: formavimas, pjovimas ir perforavimas baigiami prieš cinkavimą, todėl užbaigta Z sekcija ir jos apdorotos vietos gali gauti cinko dangą cinkavimo etape.

Kur Z sekcija daro skirtumą

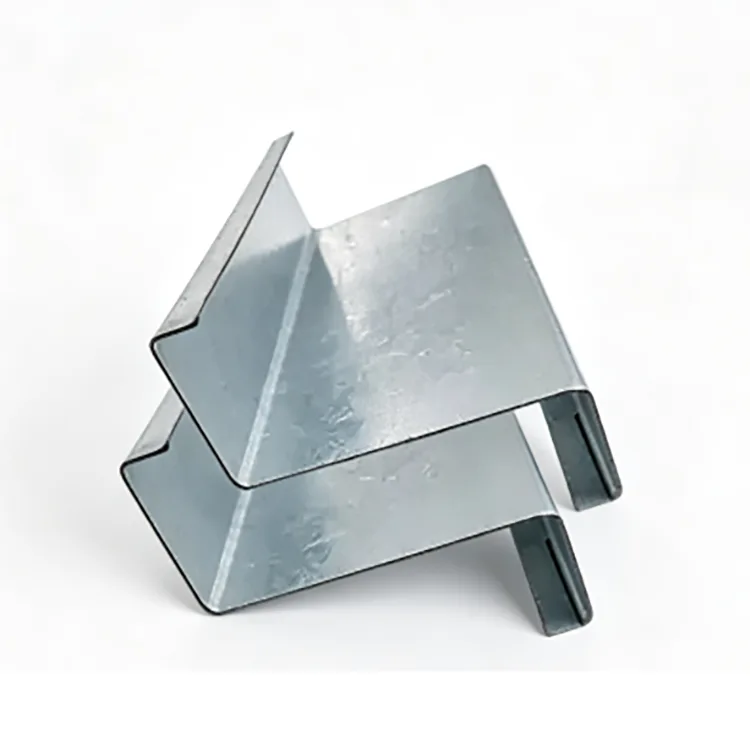

Apibrėžiamasis Z apkabos bruožas yra gretimų elementų sutapimas.

On a sloped roof, the upper and lower flanges of adjacent Z sections can overlap, allowing the purlin line to continue through the roof structure. Tai gali sumažinti pjovimo ir prijungimo darbus, palyginti su atskirais elementais kiekviename tarpatramyje.

Stogai, kurių nuolydis didesnis nei 10°, paprastai labiau tinka Z profilio persidengimui. Žemiau apie 8° C gali būti paprastesnis išdėstymas.

Z tvoros taip pat gali būti naudojamos kaip sieninės kojelės. Paskutiniame skyriuje reikia vadovautis konstrukciniais brėžiniais ir apkrovos skaičiavimu.

Cinkavimas atliekamas po pagaminimo

Plieninė juosta pirmiausia apdorojama į gatavą Z sekciją. Pjovimo, štampavimo ir kampų darbai baigiami prieš elementui įeinant į cinkavimo vonią. Tada visas profilis išvalomas, suliejamas ir panardinamas į išlydytą cinką maždaug 450°C temperatūroje.

Steel coil → leveling → cold roll forming → fixed-length cutting → punching and corner cutting → straightening and stress relief → degreasing and pickling → fluxing → drying → hot-dip galvanizing → cooling and passivation → zinc coating inspection → appearance inspection → packing.

Ši seka leidžia suformuotus kampus ir sujungimo angas cinkuoti kartu su užbaigtu profiliu.

Pagrindinės specifikacijos

Cinko danga turi atitikti korozijos aplinką

Esant normaliam vidaus lauko poveikiui, pvz., įprastiems gamyklos stogams ir stogo PV konstrukcijoms be druskos ar cheminių dujų, ≥85 μm yra įprasta pradinė specifikacija.

Gyvulininkystės pastatams, drėgnoms dirbtuvėms ir upės kranto statiniams 120–180 μm užtikrina aukštesnį dangos lygį.

Pakrantės zonose, uostuose, chemijos gamyklose ir nuotekų aplinkoje rekomenduojamas diapazonas gali būti padidintas iki 200–275 μm.

Galutinė danga turi būti patvirtinta pagal projekto korozijos aplinkos ir projektavimo reikalavimus.

Q235B ar Q355B?

Įprastiems gamykliniams stogams, fotovoltinėms konstrukcijoms ant stogų ir žemės ūkio pastatams paprastai pakanka Q235B, kai reikalingas pjūvis ir storis atitinka apskaičiuotas apkrovas.

Q355B tinka didelio tarpatramio garbanoms, stipriam sniegui, stipraus vėjo regionams ir sudėtingiems pakrančių projektams. Remiantis pateiktais projekto duomenimis, Q355B gali užtikrinti maždaug 30 % didesnę laikomąją galią toje pačioje atkarpoje panašiomis sąlygomis. Ar tai leidžia naudoti mažesnę sekciją ar mažesnes plieno sąnaudas, reikia nustatyti atliekant konstrukcinius skaičiavimus.

Todėl medžiagos klasė turėtų būti parinkta atsižvelgiant į konstrukcijos reikalavimus.

Z Pjūvio ir sienos storio pasirinkimas

Pjūvio aukštis nulemia bendrą apkabos geometriją, o sienelės storis – atsparumą apkrovai ir deformacijai.

Dėl sienos storio:

1,2–1,4 mm paprastai naudojamas mažo tarpatramio ir lengvos apkrovos korpusams.

1,5–2,0 mm yra įprastas gamyklinių stogo garbanų ir stogo fotovoltinių konstrukcijų diapazonas.

2,2–3,0 mm labiau tinka, kai stogas turi didesnius tarpatramius arba didesnės sniego, vėjo ar konstrukcijos apkrovos.

Pjūvio aukštis ir storis turi būti parenkami kartu su tarpatramiais, atstumais, stogo apkrova ir leistina deformacija.

Kur naudojamas cinkuotas Z galiukas

Plieniniai gamyklų stogai: stogo tvoros ir sieninės tvoros atviriems pramoniniams pastatams.

Stogo fotovoltinės sistemos: ypač šlaitiniai stogai, kuriuose Z sekcija persidengia, gali supaprastinti garbanų išdėstymą.

Pakrantės pastatai: atvirų stogų ir atitvarų sistemos šalia pakrantės ir uostų, kur reikia, naudojant padidintą cinko dangą.

Gyvulininkystės ir žemės ūkio statiniai: didelės drėgmės pastogės, šiltnamiai ir kiti pastatai, kuriuose kondensatas gali paspartinti plieno koroziją.

Drėgnas pramoninis objektas: stogų ir sienų karkasas aplink dirbtuves, kur įprastam juodam plienui reikėtų papildomos apsaugos nuo korozijos.

Lauko lengvosios plieninės konstrukcijos: komunalinės ir kitos atviros šlaitinio stogo konstrukcijos.

Ką prideda karštasis cinkavimas

Cinko danga užtikrina barjerinę apsaugą ir aukų apsaugą. Jis atskiria plieninį pagrindą nuo drėgmės ir deguonies, o cinkas taip pat gali užtikrinti elektrocheminę apsaugą mažose vietinės dangos pažeidimo vietose.

Tai naudinga stogo tvoroms, nes sumontuotą stogo konstrukciją perdažyti yra sunkiau nei apdoroti plieną žemės lygyje.

Karštas cinkavimas užtikrina suformuotų paviršių apsaugą nuo korozijos. Tai nepakeičia tinkamo drenažo, jungčių projektavimo ar vietos remonto po pjovimo ir suvirinimo.

Trys bendri viešųjų pirkimų palyginimai

Cinkuota Z galia vs cinkuota C įtvara

Z galia yra ypač naudinga, kai gretimos dalys gali persidengti išilgai nuožulnaus stogo. C garbanas dažnai yra patogesnis plokštesniems stogams arba išdėstymui, kai persidengimas neduoda jokios praktinės naudos.

Cinkuotas Z garbanas vs dažytas Z garbanas

Dažai apsaugo paviršių, tačiau reikia atsižvelgti į žalą aplink kampus, skyles, įpjovimus ir sujungimo vietas. Užbaigtas profilis padengiamas karštuoju cinkavimu ir apsaugo plieną nuo korozijos. Dažnai cituojamas „5–10 kartų ilgesnis“ tarnavimo laikas neturėtų būti traktuojamas kaip universali taisyklė, nes dažų savybės labai priklauso nuo dangos sistemos, paruošimo ir poveikio.

Karštai cinkuotas Z garbanas vs elektrocinkuotas Z įtvaras

Elektrocinkuotos dangos paprastai yra daug plonesnės nei karštai cinkuotos dangos. Jei reikia ilgalaikio poveikio lauke, karštasis cinkavimas paprastai nurodomas, kai reikalinga didelė apsauga nuo cinko.

Ką pirkėjai turėtų patikrinti prieš užsakydami

Inžinerinio stogo projekto užsakyme turėtų būti nurodyta daugiau nei tik „Z galinė“.

Pjūvis: Z100–Z300 arba brėžiniui būdingas profilis.

Sienelės storis: 1,2–3,0 mm.

Plieno klasė: Q235B arba Q355B.

Cinko danga: ≥85 μm, 120–180 μm arba 200–275 μm pagal apšvitą.

Ilgis: standartinis arba fiksuotas nestandartinis ilgis.

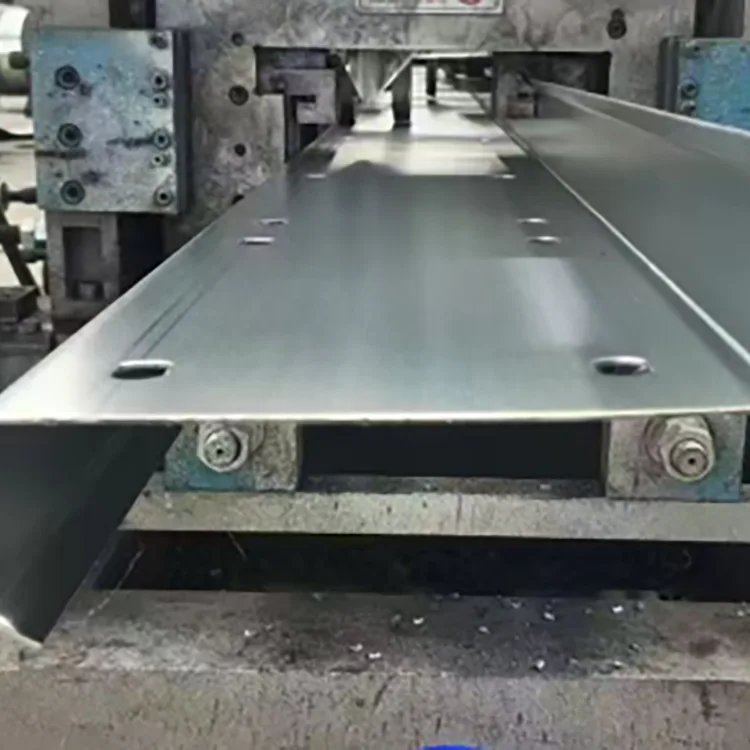

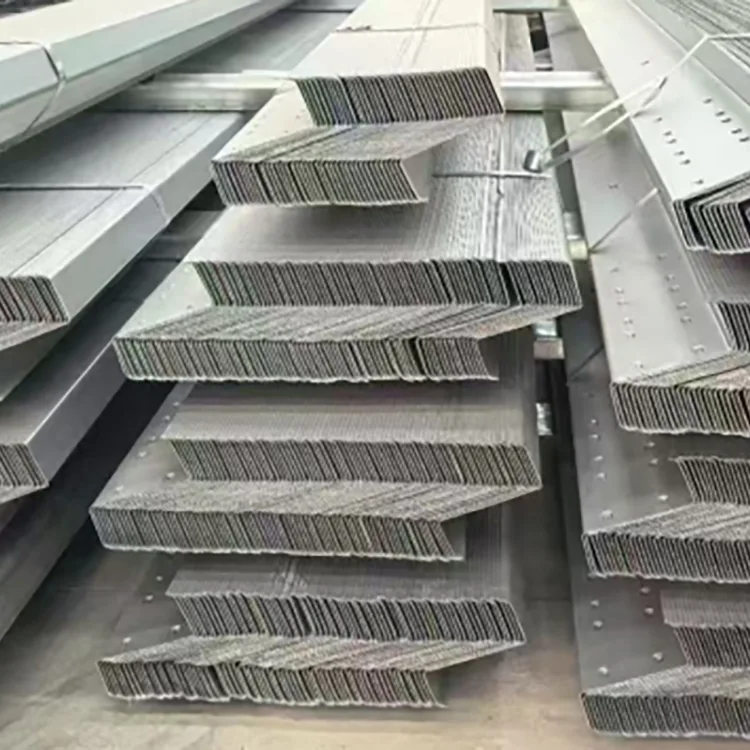

Pramušimas: skylės skersmuo, tarpai ir vieta pagal brėžinius.

Paviršius: karštai cinkuotas po formavimo ir gamybos.

Aiškias specifikacijas, pvz., Q355B / Z200 / 2,0 mm / 200 μm cinko / fiksuoto ilgio / iš anksto perforuotas, gamintojui lengviau pateikti ir nuosekliai gaminti nei bendrą „cinkuoto Z plieno“ prašymą.

Ryšys ir svetainės apdorojimas

Pageidautina, kad pagrindinis pjovimas ir perforavimas būtų baigti prieš cinkuojant. Jei vietoje papildomo gręžimo ar pjovimo neišvengiama, atvirą plieną reikia nuvalyti ir apdoroti tinkama cinko turinčia remonto danga.

Suvirinant pašalinamas cinkas aplink suvirinimo siūlę. Po suvirinimo vieta turi būti nuvalyta ir suremontuota. Kai leidžia konstrukcinė konstrukcija, varžtines jungtis lengviau valdyti ant cinkuotų kojelių.

Gamyba ir kokybės kontrolė

Gamybos kontrolė prasideda nuo plieninės juostos. Prieš formuojant ritinį, patikrinama įeinančios ritės klasė, storis ir paviršiaus būklė.

Formuojant matmenis tikrinant daugiausia dėmesio skiriama sekcijos aukščiui, flanšo geometrijai, sienelės storiui, tiesumui ir sukimui. Perforavimas patikrinamas pagal patvirtintą brėžinį.

Po cinkavimo patikrinama, ar danga padengta, storis, išvaizda ir defektai, tokie kaip plikos vietos, lupimasis ar per didelis cinko susikaupimas. Prieš pakuojant taip pat patikrinamas fiksuoto ilgio tikslumas ir bendras tiesumas.

Projekto atrankos nuoroda

Vidaus status gamyklos stogas arba stogo PV: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Gyvulininkystės, drėgnų dirbtuvių ar upės kranto projektas: Q235B arba Q355B, 120–180 μm.

Pakrantės arba uosto projektas: Q355B, 200–275 μm, sienelės storis parinktas atsižvelgiant į konstrukcinę apkrovą.

Didelio tarpatramio stogas esant stipriam vėjui ar sniegui: Q355B, didesnė Z sekcija ir 2,2–3,0 mm sienelės storis, kur reikia.

Sausas vidaus stogas: nedengtas šaltai formuotas Z garbanas gali būti ekonomiškesnis pasirinkimas.

DUK

Q1. Ar cinko danga bus pažeista, kai Z garbanos persidengia?

Įprastas varžtų persidengimas neturėtų sukelti didelio ploto lupimo, kai cinkuota danga gerai sukimba. Nedidelius mechaninius pažeidimus galima pašalinti naudojant daug cinko turinčius remontinius dažus.

Q2. Ar galima suvirinti cinkuotas Z galines?

Taip, bet cinko danga aplink suvirinimo siūlę bus pažeista karščio. Suvirintą vietą reikia išvalyti ir suremontuoti po suvirinimo. Paprastai pirmenybė teikiama varžtinėms jungtims, kai tai praktiška.

Q3. Ar Z garbanos tinka tik stogams?

Ne. Jis taip pat gali būti naudojamas kaip sieninis apmušalas. Tačiau sienų sistemoms dažnai patogesnės yra C įtvaras, nes Z profilio persidengimas yra mažiau naudingas statant vertikalias sienas.

4 klausimas. Ar cinkuotą Z galiuką galima naudoti 25 metų PV projektui ant stogo?

Jis gali būti nurodytas ilgalaikėms PV konstrukcijoms, tačiau cinko danga turi būti suderinta su faktine aplinka. Vidaus ir pakrančių projektuose neturėtų būti automatiškai naudojamas toks pat dangos storis.

Q5. Kaip atpažinti Z galiuką, kuris buvo cinkuotas prieš formuojant?

Patikrinkite, ar nesusidarę kampai nenutrūksta arba neatsilupo cinko danga. Pirkdami patvirtinkite gamintojo procesą ir reikalaukite, kad Z sekcija būtų suformuota ir perforuota prieš cinkuojant karštuoju būdu.

6 klausimas. Ar gamintojas gali tiekti iš anksto perforuotus Z galiukus?

Taip. Skylės dydis, tarpai ir padėtis gali būti pagaminti pagal konstrukcinius brėžinius. Perforavimo užbaigimas prieš cinkavimą taip pat leidžia apdorotose vietose gauti cinko cinkavimo etape.

7 klausimas. Kokią cinko dangą reikėtų naudoti netoli kranto?

Esant stipriam pakrantės poveikiui, kaip pradinį reikalavimą galima nurodyti 200–275 μm dangą. Galutinė danga turi būti nustatyta pagal projekto korozijos sąlygas ir taikomas specifikacijas.

Q8. Ar storesnė Z galinė visada geriau?

Ne. Storesnė siena padidina plieno sąnaudas ir kainą. Teisingas storis priklauso nuo tarpatramio, atstumo, vėjo ir sniego apkrovų, sekcijos aukščio ir konstrukcijos skaičiavimo.
