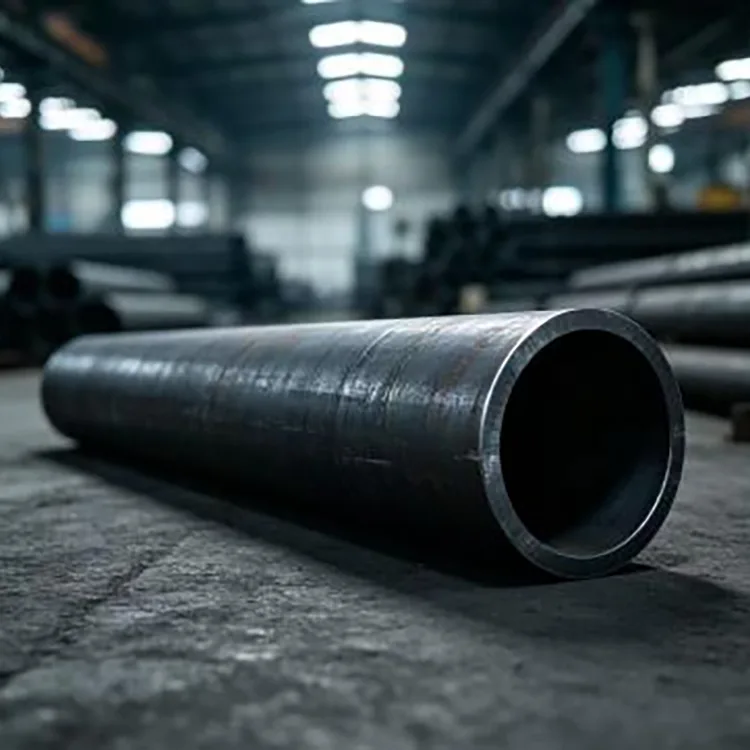

Anglies plieno besiūlis vamzdis, skirtas vamzdynų sistemoms

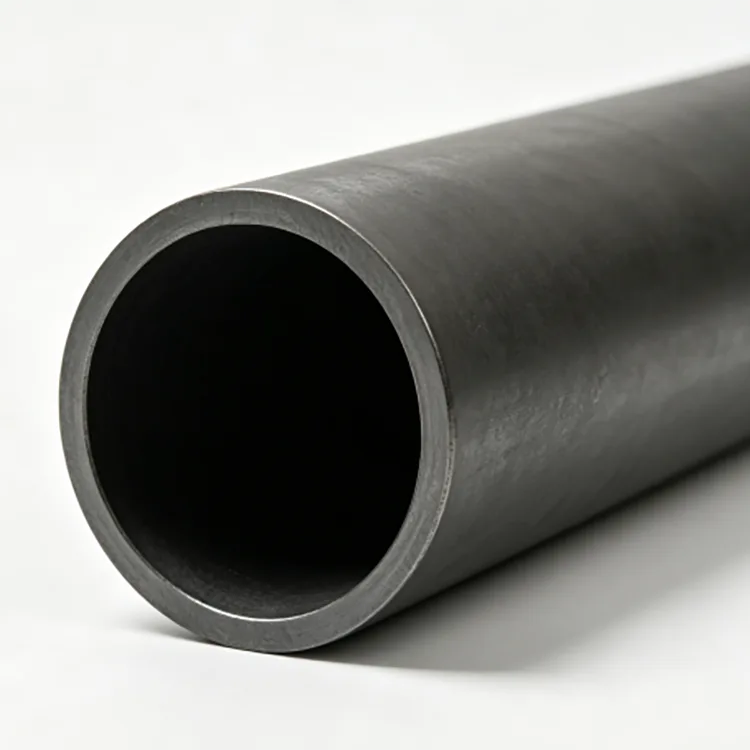

Anglies plieno besiūliai vamzdžiai vamzdynų sistemoms gaminami iš tvirto plieno ruošinio, o ne iš plieninės juostelės su išilgine suvirinta siūle. Ruošinys kaitinamas, praduriamas, kad susidarytų tuščiaviduris apvalkalas, o vėliau valcuojamas arba traukiamas šaltai, kad būtų pasiektas reikiamas skersmuo ir sienelės storis.

Vamzdynų sistemose pagrindinė besiūlių vamzdžių naudojimo priežastis yra ne tik tai, kad jie yra „didesnio stiprumo“. Jo konstrukcija pašalina išilginę suvirinimo siūlę, esančią suvirintame vamzdyje, o tai gali būti svarbus veiksnys, kai reikia atlikti tam tikrus aukšto slėgio, aukštos temperatūros ar ypatingos priežiūros darbus.

Užbaigtas vamzdis gali būti tiekiamas juodos būklės, marinuotas ir pasyvuotas, poliruotas, padengtas rūdžių apsaugančia alyva arba apdorotas kita sutarta paviršiaus apsauga. Galutinė specifikacija turėtų būti pagrįsta terpe, temperatūra, slėgiu, prijungimo būdu ir taikomu vamzdyno standartu.

Dizaino asortimentas

Medžiaga

20# anglinis plienas dažniausiai naudojamas bendram skysčių transportavimui ir įprastiems mechaniniams tikslams.

Q235B tinka bendroms konstrukcijoms ir pagalbinėms reikmėms, kai dizainas reikalauja šios klasės.

Q345B gali būti naudojamas tais atvejais, kai reikalingas didesnis stiprumas, atsižvelgiant į taikomą vamzdžio specifikaciją.

A106 Gr.B yra įprastas besiūlių anglinio plieno vamzdžių, naudojamų aukštoje temperatūroje, pasirinkimas. ASTM A106/A106M-26 apima besiūlius anglinio plieno vamzdžius, skirtus naudoti aukštoje temperatūroje, ir apima mechaninio bandymo, hidrostatinio bandymo ir neardomojo elektrinio bandymo reikalavimus.

A53 Gr.B priklauso platesnei vamzdžių specifikacijai, kuri apima tiek besiūlius, tiek suvirintus juodus ir karštai cinkuotus vamzdžius, todėl pirkėjas turėtų aiškiai nurodyti, kad reikalingas gaminys yra besiūlis. ASTM A53/A53M-24 apima NPS 1/8–NPS 26 ir apima hidrostatinius bei kitus tikrinimo reikalavimus.

Pirmiausia pasirinkite standartą

Skirtingoms paslaugoms skirti skirtingi standartai.

Bendram skysčių transportavimui Kinijoje GB/T 8163-2018 yra dabartinis besiūlių plieninių vamzdžių, skirtų skysčiams, standartas.

Aukštos temperatūros aptarnavimui ASTM A106/A106M yra specialiai skirtas besiūliams anglinio plieno vamzdžiams, skirtiems aukštos temperatūros aptarnavimui.

Naftos krekingo ir susijusių naftos chemijos krosnių, šilumokaičių ir slėgio vamzdynų reikmėms GB 9948-2013 apima besiūlius plieninius vamzdžius, skirtus naftos krekingui.

Štai kodėl dujotiekio užklausoje turėtų būti nurodyta eksploatacinė terpė ir darbo temperatūra, o ne tik išorinis skersmuo ir sienelės storis.

Slėgis ir temperatūra

Tiekiamas gaminių asortimentas apima 0,6–32 MPa ir -20°C iki 450°C, tačiau tai neturėtų būti traktuojama kaip vienas universalus kiekvieno vamzdžio įvertinimas.

Leidžiamas slėgis priklauso nuo išorinio skersmens, sienelės storio, plieno rūšies, projektinės temperatūros, korozijos pašalpos, jungties konfigūracijos ir taikomo projektavimo kodo.

Temperatūra taip pat turi įtakos medžiagos veikimui. Vamzdis, tinkamas normalios temperatūros vandens tiekimui, negali būti automatiškai naudojamas aukštos temperatūros garams vien dėl to, kad sienelės storis yra vienodas.

Dėl aukštos temperatūros sistemų medžiagos standartą ir konstrukcijos kodą reikia patvirtinti prieš perkant.

Kodėl besiūlis vamzdis?

Išilginės suvirinimo siūlės nebuvimas yra naudingas tais atvejais, kai vamzdžio sienelė turi sudaryti ištisinį korpusą aplink perimetrą.

Daugeliui įprastų žemo slėgio sistemų suvirintas vamzdis gali būti ekonomiškesnis.

Besiūliai vamzdžiai tampa aktualesni, kai projektui reikia vientisos specifikacijos dėl slėgio, temperatūros, kritinio aptarnavimo ar taikomo kodo.

Šis skirtumas yra svarbus viešiesiems pirkimams. „Besiūlis“ turėtų būti pirkimo specifikacijos reikalavimas, kai to reikalaujama inžineriniame projekte, o ne prielaida, pagrįsta vamzdžio išvaizda.

Dujotiekio srautas

Skysčių transportavimui slėgio kritimą įtakoja vidinis skersmuo, vamzdžio ilgis, srautas, skysčio klampumas, jungiamosios detalės ir vidinio paviršiaus būklė.

Didesnis vidinis skersmuo gali sumažinti srauto greitį ir trinties nuostolius, o mažesnis skersmuo gali padidinti siurbimo poreikį.

Dėl šios priežasties vamzdžių dydis turėtų būti nustatomas pagal reikiamą srautą ir leistiną slėgio kritimą. Tada reikia atskirai patikrinti sienelės storį dėl slėgio ir mechaninių reikalavimų.

Sienos storis

Jis užtikrina atsparumą slėgiui, leidžia, kur reikia, leidžia išvengti korozijos, prisideda prie mechaninio tvirtumo ir turi įtakos išorinei dujotiekio apkrovai.

Tiekiamas diapazonas yra 1–50 mm, tinkamų projektų užsakymams yra SCH slėgio serija.

Storesnė siena automatiškai nėra geresnė. Tai padidina medžiagos svorį, kainą ir kartais suvirinimo ar lenkimo reikalavimus. Tinkamas storis turėtų būti nustatomas pagal projektinį slėgį, temperatūrą, medžiagos klasę ir korozijos ribą.

Dujotiekio programos

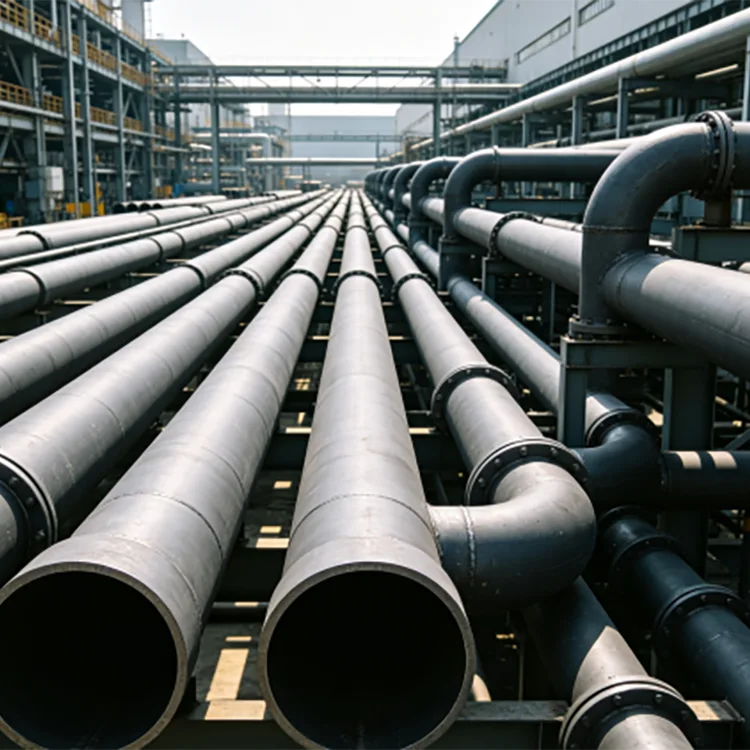

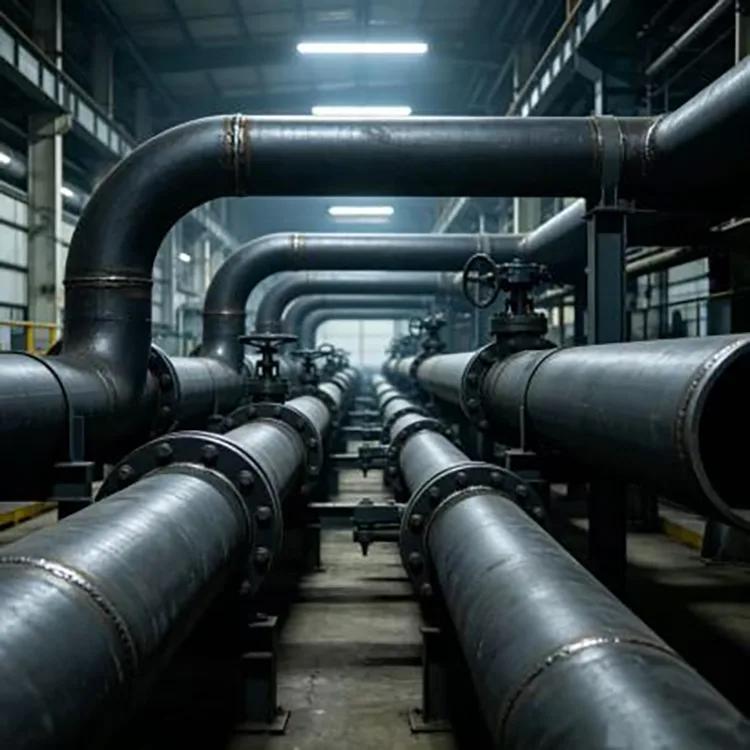

Anglies plieno besiūlis vamzdis vamzdynų sistemoms naudojamas keliose pramoninėse sistemose.

Jėgainėse jis gali būti naudojamas pasirinktoms garo, vandens ir pagalbinėms vamzdynų sistemoms, kuriose tinka medžiaga ir temperatūros įvertinimas.

Chemijos gamyklose jis naudojamas technologiniams vamzdynams, šilumos perdavimo sistemoms ir įrangos jungtims, tinkamai parinkus medžiagas.

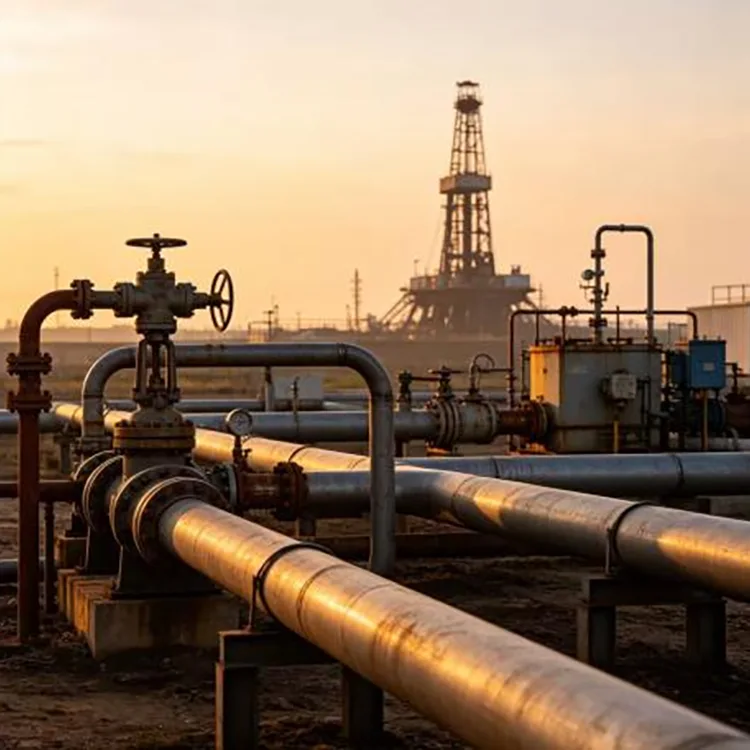

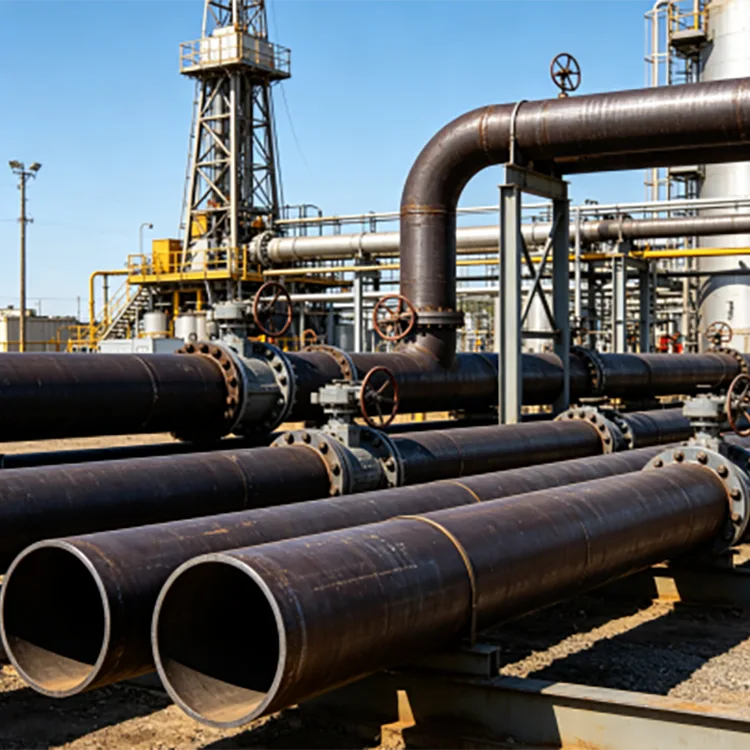

Naftos ir dujų įrenginiuose besiūliai vamzdžiai gali būti naudojami pasirinktose slėgio ir proceso linijose, kur tai leidžia nurodyta klasė ir standartas.

Mechaninėje įrangoje jis gali tarnauti kaip hidrauliniai vamzdynai, įrangos vamzdynai ir slėgio guolių jungtys.

Pramoninėse komunalinėse įmonėse jis naudojamas suslėgtam orui, vandeniui ir kitoms proceso terpėms pagal taikomus aptarnavimo reikalavimus.

Aukštos temperatūros paslauga

Aukštos temperatūros vamzdynams vamzdis turi būti parenkamas pagal temperatūros reikalavimus.

Jei linijoje yra aukštos temperatūros garai ar kita karšta proceso terpė, pirkėjas turi patvirtinti medžiagos klasę, projektinę temperatūrą, slėgį, izoliacijos išdėstymą ir plėtimosi leistiną.

ASTM A106/A106M-26 specialiai apima besiūlius anglinio plieno vamzdžius, skirtus aukštos temperatūros aptarnavimui, ir reikalauja, kad vamzdis būtų tinkamas tokioms operacijoms kaip lenkimas, flanšavimas ir suvirinimas, kai tinkamai nurodyta.

Bendrosios paskirties skysčio vamzdis neturėtų būti pakeistas aukštos temperatūros rūšimi vien dėl to, kad nominalus dydis yra identiškas.

Užkasti vamzdynai

Besiūliai plieniniai vamzdžiai gali būti naudojami palaidotų vamzdynų sistemose, tačiau juodo plieno paviršius neužtikrina ilgalaikės požeminės korozijos apsaugos.

Užkastoms paslaugoms išorinė apsauga gali apimti tinkamas antikorozines dangas, vyniojimo sistemas arba katodinės apsaugos priemones pagal projekto projektą.

Pats dirvožemis gali būti reikšmingas korozijos šaltinis. Drėgmės kiekis, pH, druskos, drenažas ir kintamos srovės sąlygos turi įtakos reikiamai apsaugai.

Jei dujotiekio viduje yra korozinė terpė, reikia atsižvelgti ir į vidinį medžiagų suderinamumą.

Paviršiaus parinktys

Vamzdis gali būti tiekiamas keliomis paviršiaus sąlygomis.

Juoda: įprasta neapdorota daugelio gamybos ir pramoninių vamzdynų sistemų būklė.

Marinuota ir pasyvuota: naudinga, kai reikia švaresnio paviršiaus.

Poliruotas: pasirinktas tais atvejais, kai paviršiaus apdaila atlieka specifinį vaidmenį.

Apsauginė nuo rūdžių alyva: naudinga saugojimui ir transportavimui.

Karštai cinkuotas: tinkamas naudoti, kai reikalinga išorinė atmosferinė apsauga nuo korozijos.

Galutinis paviršiaus apdorojimas turėtų būti parenkamas atsižvelgiant į terpę ir aptarnavimo aplinką, o ne kaip bendras atnaujinimas.

Pabaigai ir gamyba

Vamzdynų montavimui vamzdžių galus galima paruošti pagal sujungimo būdą.

Paprasti galai tinka tam tikroms suvirintoms jungtims.

Nuskleistus galus galima paruošti sandūriniam suvirinimui.

Srieginiai galai gali būti pritaikyti tinkamam mažesnio skersmens pritaikymui.

Fiksuoto ilgio pjovimas taip pat gali sumažinti lauko gamybą, kai dujotiekio brėžinys jau baigtas.

Jei vamzdis bus suvirintas į slėgio sistemą, galutinis paruošimas turi atitikti projekte numatytą suvirinimo procedūrą ir jungties projektą.

Apžiūra

Slėginiam vamzdynui vien išvaizdos patikrinimo neužtenka.

Patikrinimo planas gali apimti medžiagų patikrinimą, matmenų matavimą, vizualinį patikrinimą, hidrostatinį bandymą ir atitinkamą neardomąjį tyrimą pagal pasirinktą standartą.

ASTM A106/A106M-26 apima tempimo, lenkimo, lyginimo, hidrostatinių ir neardomųjų elektrinių bandymų reikalavimus.

ASTM A53/A53M-24 taip pat apima įtempimo, lenkimo, išlyginimo, hidrostatinių ir neardomųjų elektrinių bandymų nuostatas vamzdžiams, kuriems taikoma ši specifikacija.

Projekto užsakymo atveju pirkėjas turėtų apibrėžti būtinus bandymus prieš gamybą, o ne bandyti juos pridėti po išsiuntimo.

Kokybės kontrolė

Medžiaga tikrinama nuo įeinančio plieno iki gatavo vamzdžio patikrinimo.

Cheminė sudėtis ir medžiagos tapatumas tikrinami pagal nurodytą klasę. Gatavo gaminio patikrinimo metu tikrinamas skersmuo, sienelės storis, ilgis ir tiesumas.

Esant kritiniams užsakymams, papildoma patikra gali apimti hidrostatinį bandymą ir neardomąjį patikrinimą pagal pasirinktą standartą.

Medžiagų sertifikatai turi atitikti faktinę gamybos partiją. Jei projektui reikalingas nepriklausomas patikrinimas, prieš išsiunčiant gali būti surengtas trečiosios šalies patikrinimas.

Vamzdžių pasirinkimas pagal taikymą

Tai yra pirkimų kryptys, o ne dujotiekio projektavimo pakaitalai.

Gamybos maršrutas

Besiūlių vamzdžių gamybos maršrutas prasideda nuo tvirto ruošinio.

Plieno ruošinys → pakartotinis pašildymas → sukamasis pradūrimas → karštas valcavimas / dydžio nustatymas → terminis apdorojimas, kur reikia → tiesinimas → pjovimas → patikrinimas → apdaila → pakavimas

Kai kuriems dydžiams ir specifikacijoms po karštojo apdirbimo galima naudoti šaltąjį tempimą arba šaltąjį valcavimą, kad būtų pasiekti griežtesni matmenys ir paviršiaus reikalavimai.

Tikrasis gamybos būdas priklauso nuo vamzdžio dydžio, klasės ir užsakomo standarto.

Kodėl verta rinktis mus?

Tianjin Daqiuzhuang plieno tiekimo tinklas palaiko projektų užsakymų tiekimą, tikrinimą, pjovimą, vamzdžių apdorojimą ir logistiką.

Galimas asortimentas apima 21–630 mm išorinį skersmenį ir 1–50 mm sienelių storį, 6 m ir 12 m standartinius ilgius ir individualius ilgius pagal projekto reikalavimus.

Medžiagos gali būti išdėstytos pagal numatytą paslaugą, įskaitant 20#, Q235B, Q345B, A106 Gr.B ir A53 Gr.B, kur pasirinktas standartas leidžia klasę.

Vamzdynų projektams į užsakymą gali būti įtrauktas pjovimas, nuožulnumas, paviršiaus paruošimas ir kitas sutartas apdorojimas prieš pristatymą.

Medžiagų sertifikatai ir tikrinimo įrašai gali būti pateikti pagal pirkimo reikalavimus, o projektams, kuriems reikalinga nepriklausoma patikra, galima atlikti trečiosios šalies patikrą.

Eksporto užsakymams vamzdžių sujungimas, apsauga nuo drėgmės, konteinerių pakrovimas ir dokumentacija gali būti koordinuojami per Tiandzino logistikos tinklą.

Informacija apie pirkimą

Naudinga apklausa turėtų apimti dujotiekio terpę, projektinį slėgį, projektinę temperatūrą, vamzdžio standartą, plieno rūšį, išorinį skersmenį, sienelės storį, ilgį ir kiekį.

Pavyzdžiui:

GB/T 8163 / 20# / besiūlis / 114,3 × 8 mm / 6 m / vandens vamzdynas / 100 MT

Aukštos temperatūros aptarnavimui:

ASTM A106 Gr.B / besiūlis / 8 colių / SCH40 / 12 m / aukštos temperatūros proceso linija

Ši informacija leidžia tiekėjui nustatyti tinkamą gaminį, o ne atitikti užsakymą tik pagal skersmenį.

DUK

Q1. Kodėl naudoti besiūlius vamzdžius, o ne suvirintus vamzdžius?

Besiūliai vamzdžiai neturi išilginės suvirinimo siūlės ir yra pritaikyti daugeliui slėgio, temperatūros ir svarbių paslaugų. Ar tai būtina, priklauso nuo projekto kodo ir eksploatavimo sąlygų.

Q2. Kokios medžiagos yra prieinamos?

Tiekiamas asortimentas apima 20#, Q235B, Q345B, A106 Gr.B ir A53 Gr.B, atsižvelgiant į taikomą gaminio standartą.

Q3. Ar vamzdis gali būti naudojamas aukštos temperatūros garams?

Taip, kai pasirinkta medžiaga ir standartas tinka projektinei temperatūrai ir slėgiui. ASTM A106 yra specialiai skirtas besiūliams anglinio plieno vamzdžiams aukštos temperatūros aptarnavimui.

4 klausimas. Koks didžiausias darbinis slėgis?

Pateikiamas gaminio etaloninis diapazonas siekia 32 MPa, tačiau leistinas darbinis slėgis turi būti skaičiuojamas pagal faktinį skersmenį, sienelės storį, medžiagą, temperatūrą ir projektinį kodą.

Q5. Kokį temperatūros diapazoną gali atlaikyti vamzdis?

Pateikiamas atskaitos diapazonas yra nuo -20°C iki 450°C. Tai nėra universalus visų klasių ir dydžių įvertinimas; taikomas medžiagos standartas ir konstrukcijos kodas nustato faktinę leistiną eksploatavimo temperatūrą.

6 klausimas. Ar galima vamzdį naudoti po žeme?

Taip, bet neapdorotas anglinis plienas paprastai turi būti tinkamai apsaugotas nuo korozijos, kad būtų galima naudoti. Projektuojant koroziją reikia atsižvelgti į dirvožemio chemiją ir drėgmės sąlygas.

7 klausimas. Ar galite pateikti SCH40 ar kitus slėgio sienelių storius?

Taip. Slėgio serijos sienelių storis, pvz., SCH40, gali būti tiekiamas, kai suderinamas su pasirinkto vamzdžio dydžiu ir standartu.

Q8. Ar galima nupjauti ir nusklembti vamzdį?

Taip. Fiksuoto ilgio pjovimas ir galų nuožulnumas gali būti išdėstyti pagal dujotiekio brėžinius ir suvirinimo reikalavimus.

9 klausimas. Ar vietoj A106 Gr.B galima naudoti Q235B?

Ne kaip automatinis pakaitalas. Klasės priklauso skirtingoms specifikacijoms ir turi skirtingus reikalavimus. Vamzdis turi atitikti dujotiekio projekte nurodytą standartą.

Q10. Koks standartas naudojamas įprastam skysčių transportavimo besiūliui vamzdžiui Kinijoje?

GB/T 8163-2018 yra dabartinis Kinijos besiūlių plieninių vamzdžių, skirtų skysčiams, standartas.

Q11. Ar A53 Gr.B yra besiūlių vamzdžių rūšis?

A53/A53M apima tiek besiūlius, tiek suvirintus vamzdžius. Jei reikalingas besiūlis vamzdis, pirkimo užsakyme turi būti aiškiai nurodytas besiūlis gaminys.

Q12. Kokius patikrinimo dokumentus galima pateikti?

Galima pateikti medžiagų sertifikatus, matmenų patikrinimo įrašus ir suderintas bandymų ataskaitas. Hidrostatinis bandymas, neardomasis bandymas ir trečiosios šalies patikra gali būti atliekami pagal projekto specifikaciją.
