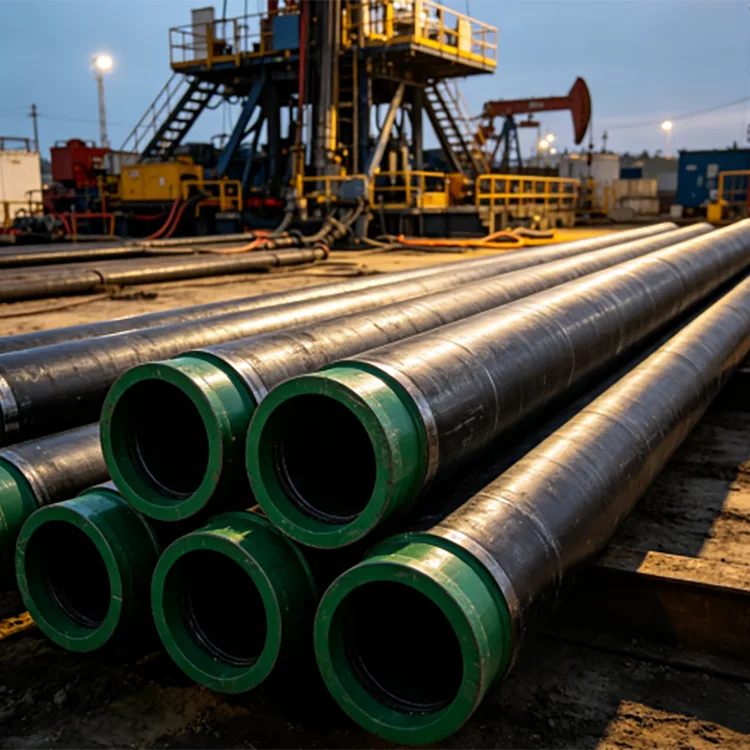

Naftos telkinio besiūlis korpuso vamzdis

Naftos telkinio besiūlis korpuso vamzdis įmontuojamas į išgręžtą gręžinį, o po to cementuojamas vietoje. Skirtingai nuo vamzdžių, kurie paprastai dedami korpuso viduje, kad būtų pernešami pagaminti skysčiai, korpusas išlieka gręžinio konstrukcijos dalimi ir turi atlaikyti apkrovas, atsirandančias dėl formavimo slėgio, cementavimo, gręžimo ir gamybos operacijų.

Naftos telkinių užsakymams klasė, išorinis skersmuo, sienelės storis, jungtis, ilgis ir tikrinimo reikalavimai turėtų būti nurodyti kartu. Korpuso veikimo negalima spręsti vien iš plieno rūšies.

Standartai ir specifikacijos

API 5CT yra pagrindinė tarptautinė korpuso ir vamzdžių, naudojamų naftos ir dujų gręžiniuose, specifikacija. Naujausias API 5CT leidimas yra 11-asis leidimas su priedu, paskelbtu 2025 m.

Kinijos projektams GB/T 19830-2023 yra dabartinis nacionalinis standartas plieniniams vamzdžiams, naudojamiems kaip naftos ir dujų gręžinių korpusas arba vamzdeliai. Jis įsigaliojo 2024 m. kovo 1 d. ir pakeitė GB/T 19830-2017.

Tikrasis korpuso dydis ir našumo įvertinimas turėtų būti parenkami pagal gręžinio programą, korpuso dizainą ir taikomą standartą, o ne vien gręžinio gylį.

Plieno rūšies pasirinkimas

J55 ir K55 dažniausiai naudojami įprastiniams korpusams, kai šulinio sąlygoms nereikia didesnio stiprumo. K55 suteikia aukštesnį nurodytą takumo ribas nei J55 ir gali būti pasirinktas, kai to reikalauja konstrukcija.

N80 naudojamas ten, kur reikia didesnio stiprumo įprastiems saldumynams skirtiems šuliniams. N80 neturėtų būti traktuojamas kaip automatiškai tinkamas rūgštaus aptarnavimo sąlygoms.

L80 plačiai naudojamas ten, kur nurodomi kontroliuojamo kietumo ir rūgštingumo reikalavimai. Tikslūs L80 klasės ir kvalifikacijos reikalavimai turėtų būti patvirtinti pirkimo specifikacijoje.

P110 suteikia didesnį stiprumą sudėtingiems korpusų konstrukcijoms, įskaitant gilesnius ar didesnės apkrovos šulinius, kur konstrukcijai reikalinga didesnė tvirtumo klasė.

Q125 naudojamas didelio stiprumo korpusams. Tai ne tik P110 pakaitalas kiekviename šulinyje; dar reikia patikrinti griuvimą, sprogimą, ašinę apkrovą, temperatūrą ir jungties veikimą.

Naftos telkinio besiūlių korpusų vamzdžių pasirinkimas prasideda nuo gręžinio projektavimo

Praktinė korpuso pasirinkimo seka yra tokia:

Šulinio gylis ir apkrova → formavimo slėgis → korozijos sąlygos → korpuso dydis → sienelės storis → plieno rūšis → jungties tipas → ilgis ir tikrinimo reikalavimai.

Gilesniam gręžiniui automatiškai nereikia aukščiausios rūšies plieno. Turi būti patikrinta, ar korpuso stygas nesugriuvo, nesutrūksta ir nėra ašinių apkrovų tikromis gręžimo, cementavimo ir gamybos sąlygomis.

Korozijos ir rūgščių paslaugų pasirinkimas

Šuliniams, kuriuose yra H₂S, pasirenkant medžiagą reikia atkreipti ypatingą dėmesį į atsparumą sulfido įtempiams įtrūkimams ir kietumo kontrolei. Standartinė didelio stiprumo klasė neturėtų būti atnaujinta arba pakeista nepatikrinus, ar ji tinka nurodytai rūgščių paslaugų aplinkai.

Dėl CO₂, chlorido ir kitų korozinių sąlygų gali prireikti korozijai atsparių lydinių ar kitų priemonių, be įprastų korpusų rūšių. Faktinė temperatūra, slėgis, skysčio sudėtis ir vandens chemija turi būti įtraukta į techninę specifikaciją.

Siūlų jungtys

Jungtis yra Oilfield besiūlių korpusų vamzdžių sistemos dalis, o ne tik galutinio apdailos variantas.

STC dažniausiai siejamas su trumpų sriegių ir sujungimų taikymams, kai šulinio sąlygos ir konstrukcija leidžia įprastą jungtį.

LTC užtikrina ilgesnį srieginį sujungimą ir yra naudojamas įvairesniuose įprastinių korpusų pritaikymuose.

BTC naudoja atramos sriegio profilį ir yra plačiai naudojamas ten, kur reikalinga didesnė jungties apkrova.

Horizontaliems šuliniams, aukšto slėgio dujų gręžiniams, didelio poslinkio šuliniams ir kitoms reiklesnėms reikmėms gali būti nurodytos aukščiausios kokybės jungtys, kad būtų pagerintas sandarinimas ir mechaninis veikimas. VAM, FOX ir kitos patentuotos jungtys turėtų būti tiekiamos tik pagal kliento nurodytą jungties projektą arba licencijos reikalavimus.

Ilgio pasirinkimas

Korpusas dažniausiai tiekiamas API diapazono ilgiais:

Tikslūs diapazono ir ilgio reikalavimai turi atitikti taikomas API 5CT lenteles ir pirkimo specifikaciją. Ilgos jungtys gali sumažinti jungčių skaičių korpuso eilutėje, tačiau taip pat reikia atsižvelgti į transportavimo ir tvarkymo reikalavimus.

Tipiški naftos telkinių pritaikymai

Paviršinis ir tarpinis korpusas

Naudojamas palaikyti viršutinę gręžinio angą, izoliuoti darinius ir sudaryti pagrindą vėlesnėms gręžimo sekcijoms.

Gamybos korpusas

Montuojamas per gamybos intervalą ir naudojamas kaip galutinės gręžinio konstrukcijos dalis.

Gilūs ir aukšto slėgio šuliniai

Galima pasirinkti didesnio stiprumo klases ir tinkamą sienelių storį ten, kur griūties, trūkimo ir ašinės apkrovos yra didesnės.

Horizontalūs ir skalūnų šuliniai

Renkantis korpusą, be įprastos korpuso konstrukcijos, reikia atsižvelgti į lenkimą, sukimo momentą, pasipriešinimą, jungties našumą ir hidraulinio ardymo apkrovas.

Gamyba ir patikra

Besiūliai korpusai gaminami iš plieno ruošinių karšto valcavimo arba pradūrimo procesais, po to atliekama apdaila, matmenų tikrinimas ir sriegių apdirbimas pagal nurodytą standartą.

Patikrinimas gali apimti cheminę sudėtį, tempimo savybes, kietumą, jei taikoma, matmenų patikrinimą, dreifo patikrinimą, hidrostatinį bandymą ir neardomąjį patikrinimą, kaip reikalaujama pagal taikomą specifikaciją ir pirkimo užsakymą.

Sriegio matmenys ir matuokliai taip pat svarbūs, nes jungties našumas priklauso nuo tikslaus apdirbimo, matavimo ir sujungimo.

Tiekimas ir apdorojimas

Galime tiekti korpusą pagal reikiamą plieno rūšį, išorinį skersmenį, sienelės storį, sriegio tipą ir ilgį. Srieginius ir sukabintus gaminius galima paruošti pagal nurodytą jungtį.

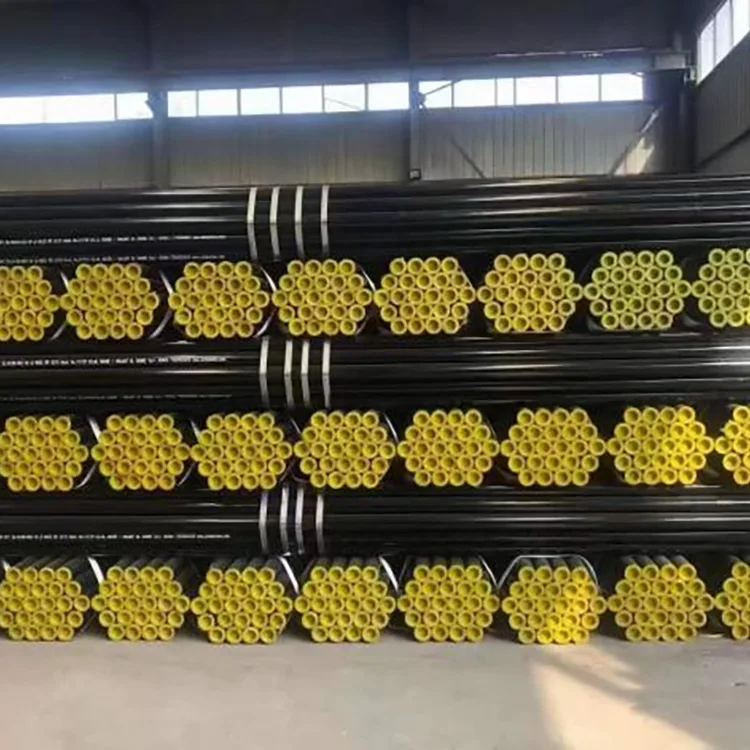

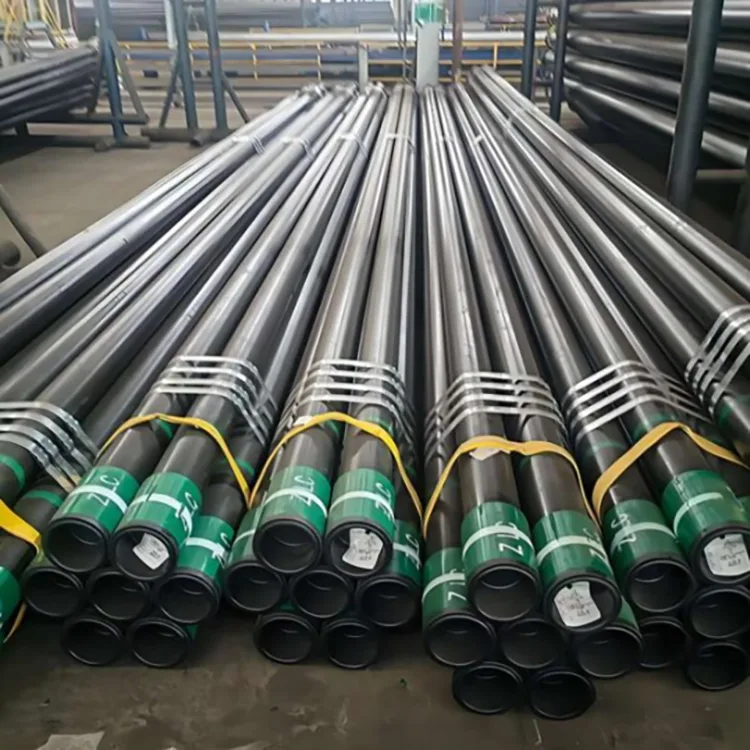

Eksporto užsakymams korpusas gali būti susietas ir supakuotas konteinerių ar birių krovinių gabenimui, prireikus naudojant sriegių apsaugas ir galo apsaugą.

Į projekto užsakymus taip pat gali būti įtraukti tikrinimo dokumentai ir trečiųjų šalių patikros susitarimai, pvz., SGS, BV arba TÜV, atsižvelgiant į klientų reikalavimus.

DUK

1 klausimas: ar visas naftos telkinio korpusas yra vientisas?

Nr. API 5CT apima tiek besiūlius, tiek elektriniu būdu suvirintus korpuso gaminius. Kai projektui konkrečiai reikalingas besiūlis korpusas, pirkimo specifikacijoje turi būti aiškiai nurodytas gamybos tipas.

2 klausimas: kurį standartą turėčiau naudoti besiūliams naftos telkinio korpuso vamzdžiams?

API 5CT plačiai naudojamas tarptautiniams naftos ir dujų projektams. Kinijos nacionalinio standarto projektams GB/T 19830-2023 yra dabartinis standartas, apimantis plieninius vamzdžius korpusams arba vamzdeliams.

3 klausimas: kaip pasirinkti J55, N80, L80, P110 arba Q125?

Pasirinkimas priklauso nuo korpuso konstrukcijos apkrovų ir aptarnavimo aplinkos. J55 ir K55 yra įprasti įprastoms reikmėms; N80 ir P110 užtikrina didesnį stiprumą; L80 paprastai nurodomas ten, kur taikomi rūgščių paslaugų reikalavimai; Q125 naudojamas didesnio stiprumo darbams. Galutinis pasirinkimas turėtų būti pagrįstas gręžinio dizainu ir taikomomis specifikacijomis.

4 klausimas: ar N80 arba P110 gali būti naudojami rūgščių šuliniuose?

Nesirinkite korpuso H₂S paslaugai tik pagal stiprumą. Tinkamumas naudoti priklauso nuo rūšies, kietumo, medžiagos būklės ir aplinkosaugos reikalavimų. Korpusas turėtų būti nurodytas pagal taikomus rūgščių paslaugų reikalavimus.

5 klausimas: kuo skiriasi korpusas, vamzdeliai ir gręžimo vamzdis?

Korpusas sumontuotas ir sucementuotas, kad būtų palaikoma ir izoliuojama šulinio gręžinys. Korpuso viduje yra vamzdeliai, skirti pagamintiems skysčiams transportuoti. Gręžimo vamzdis naudojamas gręžimo metu ir pašalinamas po gręžimo.

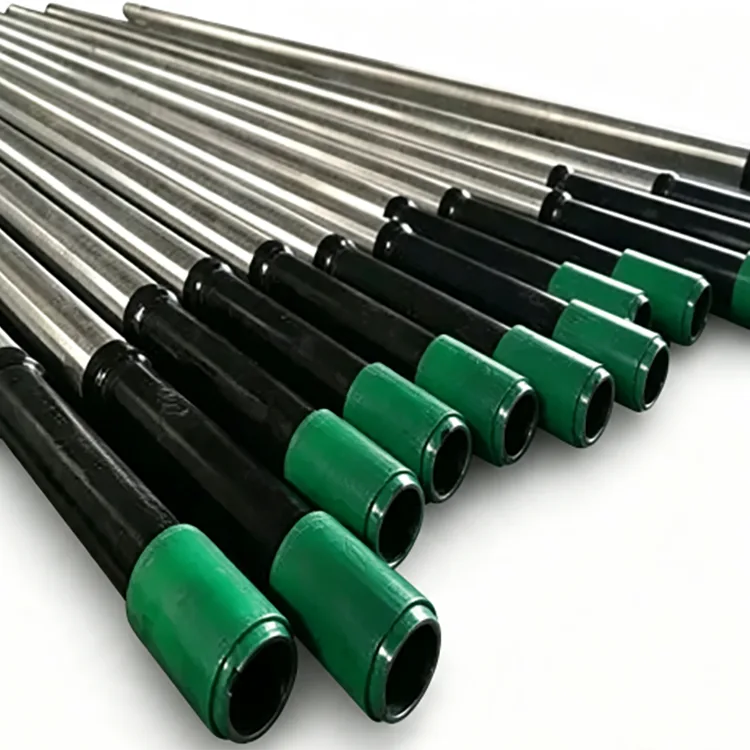

6 klausimas: ar galite tiekti korpusą su sriegiais ir movomis?

Taip. Korpusas gali būti tiekiamas su nurodytais API sriegių tipais arba projekte nurodytomis aukščiausios kokybės jungtimis, kartu su movomis, sriegių apsaugais ir reikalinga patikros dokumentacija.
