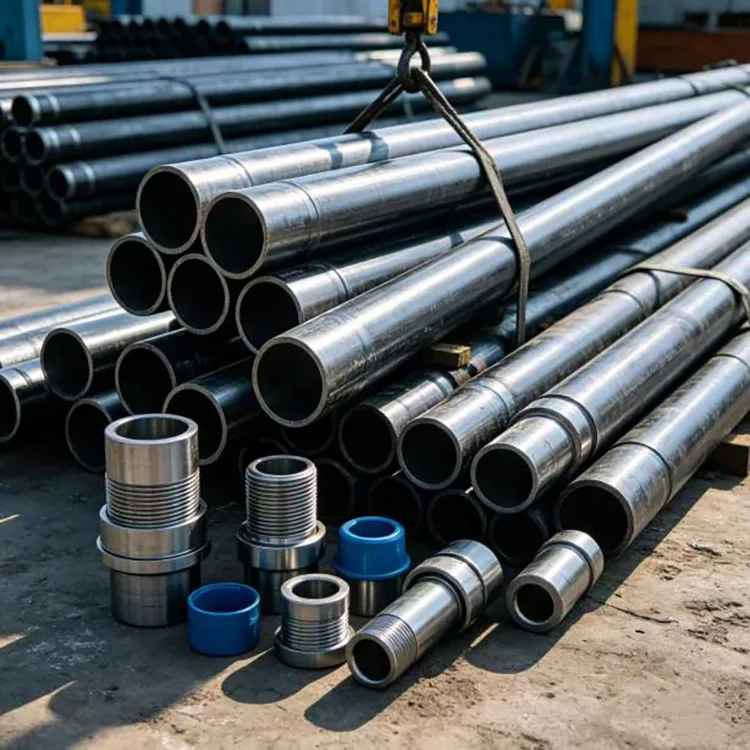

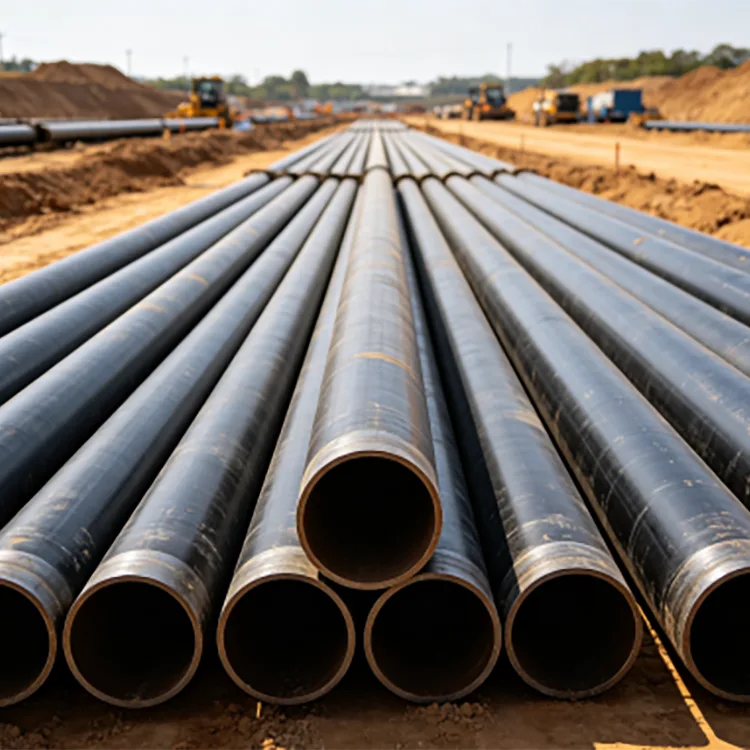

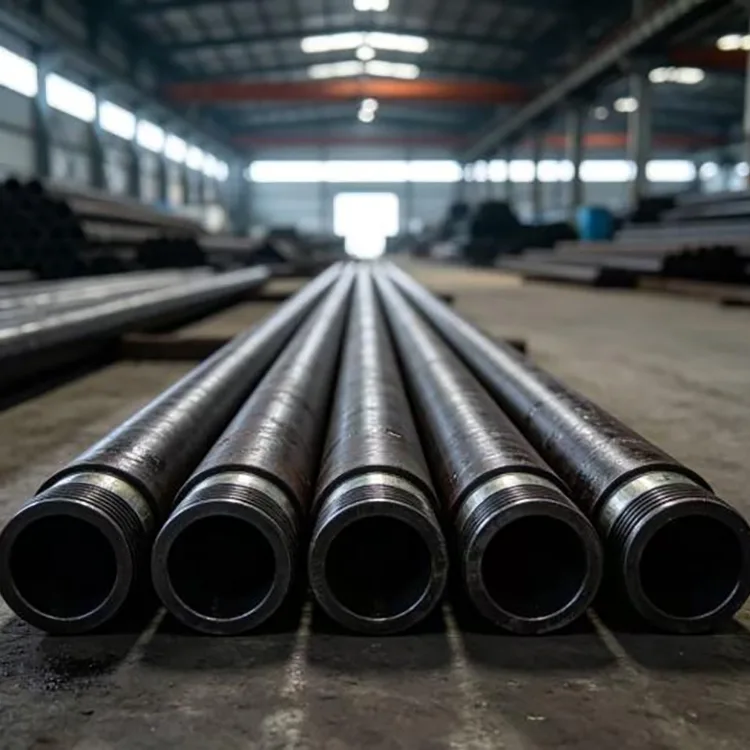

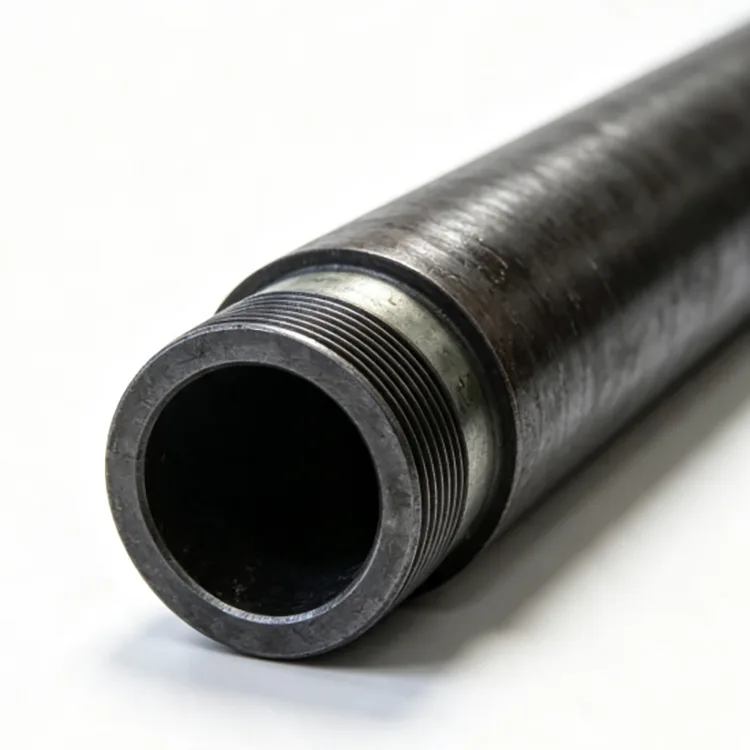

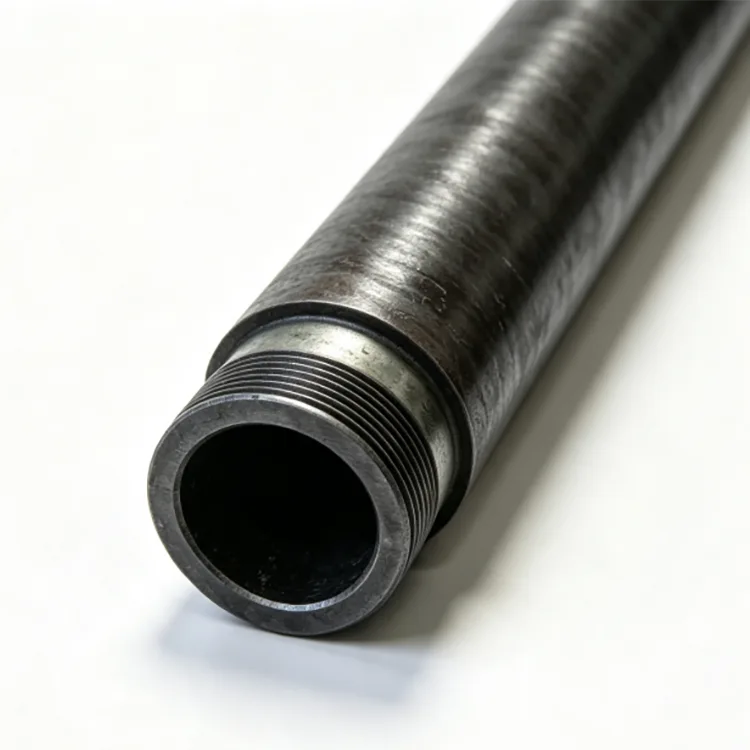

Besiūliai naftos vamzdeliai naftos telkiniams

Seamless Oil Tubing for Oilfield – tai vamzdis, kuriuo pagaminti skysčiai keliauja į paviršių arba įpurškiami skysčiai patenka į formaciją. Todėl jo pasirinkimas yra glaudžiai susijęs su vidiniu slėgiu, skysčio sudėtimi, temperatūra, šulinio gyliu, pakartotinėmis darbo operacijomis ir prijungimo našumu.

Skirtingai nuo korpuso, vamzdeliai paprastai nėra visam laikui įcementuojami į šulinį. Jis sudaro nuimamą virvelę korpuso viduje ir gali būti ištrauktas atliekant techninės priežiūros, stimuliavimo ar darbo operacijas.

Standartai ir pagrindinės specifikacijos

API Spec 5CT apima korpusą ir vamzdelius, įskaitant vamzdžių dydžius, sienelių storį, plieno rūšis ir galų apdailą. Dabartinis API 5CT 11-asis leidimas turi vėlesnių priedų ir klaidų, įskaitant 2026 m. birželio mėn. 3 klaidą.

Kinijos projektams GB/T 19830-2023 yra dabartinis standartas plieniniams vamzdžiams, naudojamiems kaip korpusas arba vamzdeliai naftos ir dujų gręžiniuose.

API 5CT šiuo metu pateikiamos klasės, įskaitant H40, J55, K55, N80, L80, C90, T95, P110 ir Q125, kartu su vamzdelių jungtimis, pvz., nesulenktais vamzdeliais (NU), išoriniais vamzdeliais (EU) ir integruotais jungties vamzdeliais (IJ).

Pažymių pasirinkimas

H40 gali būti naudojamas tam tikroms mažos apkrovos, negilių šulinių reikmėms, kur pakanka mažesnio stiprumo.

J55 ir K55 paprastai nurodomi įprastiems gręžiniams. Jie dažnai parenkami ten, kur šuliniui nereikia didesnio stiprumo laipsnio.

N80 suteikia didesnį stiprumo lygį reiklesnėms įprastoms paslaugoms, tačiau aukštesnė klasė automatiškai netinka rūgščioje aplinkoje.

L80 dažniausiai pasirenkamas ten, kur nurodytos kontroliuojamos medžiagos savybės ir rūgščių aptarnavimo reikalavimai. Tikslus L80 tipas turi būti nurodytas užsakyme.

P110 naudojamas ten, kur reikalingas didesnis stiprumas, įskaitant gilius šulinius ir sudėtingas gamybos ar stimuliavimo sąlygas.

C90 ir T95 galima pasirinkti didesnio stiprumo reikmėms, kai gręžinio konstrukcijai taip pat reikia atitinkamų rūgščių paslaugų efektyvumo.

Plieno rūšis turėtų būti parenkama pagal faktinį šulinio projektą, o ne vien gylį kaip lemiamą veiksnį.

Alyvos vamzdžių pasirinkimas pagal gręžinio būklę

Įprastam sekliam arba vidutinio gylio saldumynui J55 arba K55 gali užtikrinti praktinę stiprumo ir kainos pusiausvyrą.

Kai padidėja šulinio gylis, ašinė apkrova, slėgio arba stimuliavimo apkrovos, galima apsvarstyti N80 arba P110, atsižvelgiant į korpuso ir vamzdelių konstrukciją.

Šuliniams, kuriuose yra H₂S, vamzdeliai turi būti parinkti specialiai rūgštaus naudojimo sąlygoms. Visa tai svarbu klasė, kietumas, terminis apdorojimas ir aplinkosaugos reikalavimai. API 5CT pateikia specifinius reikalavimus kelioms klasėms, naudojamoms sudėtingoje paslaugoje; todėl vien didelio stiprumo markės pasirinkimas nėra tinkama pirminės paslaugos kvalifikacija.

Aplinkoje, kurioje gausu CO₂ ir chlorido, galima naudoti korozijai atsparius vamzdžius, tokius kaip L80 13Cr, jei to reikia dėl skysčių aušinimo sąlygų. API taip pat palaiko atskirą specifikaciją korozijai atsparių lydinių besiūliams gaminiams, naudojamiems kaip korpusas ir vamzdeliai.

Siūlų sujungimas

Vamzdžių jungtis turi įtakos apkrovos perkėlimui, sandarinimui ir gebėjimui atlaikyti pasikartojančius važiavimo ir traukimo veiksmus.

NU nesulenkiamas vamzdelis turi nesulenktą vamzdžio galą ir dažniausiai naudojamas įprastiems šuliniams, kur jo prijungimo našumas yra pakankamas.

ES išoriniai sulenkiami vamzdžiai padidina jungties sekciją ir dažniausiai pasirenkami, kai reikia didesnės tempimo galios.

Aukščiausios kokybės jungtys naudojamos, kai šuliniui reikalingas geresnis dujų sandarinimas, didesnis atsparumas pakartotinai apkrovai arba didesnis slėgio ir temperatūros veikimas. Tikslus ryšys turėtų būti nurodytas projekte, o ne naudoti patentuotą ryšio pavadinimą kaip bendrą produkto aprašymą.

Gamybos procesas

Įprastas besiūlių alyvos vamzdžių, skirtų naftos telkiniams, gamybos būdas apima plieno ruošinių paruošimą, kaitinimą, pradūrimą, karštą valcavimą, dydžio nustatymą, aušinimą, tiesinimą, pjovimą, terminį apdorojimą, jei reikia, sriegio apdirbimą ir galutinę patikrą.

Siūlų apdorojimas yra ypač svarbus, nes vamzdeliai pakartotinai gaminami ir išardomi eksploatacijos metu. Todėl sriegio matmenys, movos tvirtinimas, galo būklė ir gabaritas turi atitikti nurodytą standartą.

Patikra ir kokybės kontrolė

Patikrinimo reikalavimai priklauso nuo klasės, gaminio specifikacijos ir pirkimo užsakymo. Jie gali apimti cheminę sudėtį, tempimo savybes, kietumą, matmenų patikrinimą, dreifo bandymą, hidrostatinį bandymą ir neardomąjį tyrimą.

Srieginiams vamzdeliams taip pat svarbu sriegio tikrinimas ir matuoklio valdymas. Patikrinimo įrašai ir trečiosios šalies patikrinimas gali būti sutvarkyti pagal projekto reikalavimus.

Vamzdžiai prieš korpusą

Vamzdžiai ir korpusas naudojami tame pačiame šulinyje, tačiau atlieka skirtingus darbus.

Korpusas užtikrina gręžinio atramą ir formavimo izoliaciją ir paprastai yra sucementuotas. Vamzdžiai yra sumontuoti korpuso viduje ir užtikrina gaminamų arba įpurškiamų skysčių srautą. Vamzdžius galima paimti atliekant darbo operacijas.

Kadangi jų išorinis skersmuo, apkrovos, jungtys ir konstrukcijos funkcijos skiriasi, korpusas ir vamzdeliai nėra keičiami.

Tipinės programos

Naftos gavybos šuliniai

Naudojamas žalios naftos ir susijusių dujų transportavimui iš gamybos zonos į paviršių.

Dujų šuliniai

Parinkta atsižvelgiant į slėgio, temperatūros, dujų sudėties ir jungties sandarinimo reikalavimus.

Vandens įpurškimo šuliniai

Naudojamas įpurškimo virvelėms, kai vamzdžių medžiaga ir jungtis turi atitikti įpurškiamo vandens kokybę ir veikimo sąlygas.

Stimuliavimo ir darbo operacijos

Renkantis vamzdelius reikia atsižvelgti į pasikartojančius bėgimo, traukimo, slėgio ciklų ir stimuliavimo apkrovas.

Horizontalūs ir gilūs šuliniai

Daugiau dėmesio reikia skirti ašinei apkrovai, lenkimui, pasipriešinimui, jungties veikimui ir slėgio sąlygoms.

Ilgis ir pristatymas

API diapazono ilgius galima pasirinkti pagal korpuso ir vamzdelių programą. R2 plačiai naudojamas standartiniams vamzdžių užsakymams, o ilgesnės R3 jungtys gali būti svarstomos, kai tai leidžia šulinio konstrukcija ir naudojimo sąlygos.

Vamzdžiai gali būti tiekiami lygaus galo arba su sriegiu ir sujungti pagal nurodytą jungtį. Galima įsigyti sriegių apsaugos ir tinkamus ryšulius transportavimui ir sandėliavimui.

Informacija apie pirkimą

Norėdami pateikti citatą, pateikite vamzdžių standartą, klasę, vardinį išorinį skersmenį, sienelės storį arba svorį, jungties tipą, ilgio diapazoną, kiekį ir aptarnavimo sąlygas.

Rūgščių arba ėsdinančių šulinių atveju taip pat pateikite H₂S, CO₂, chlorido, temperatūros ir slėgio informaciją, jei įmanoma. Tai leidžia patikrinti medžiagą ir jungtį su faktine darbo aplinka, o ne pasirinkti pagal gylį.

DUK

1 klausimas: koks yra pagrindinis skirtumas tarp besiūlių alyvos vamzdžių, skirtų naftos telkiniams, ir korpuso?

Korpusas yra išorinė šulinio atrama ir formavimo izoliacinis vamzdis, paprastai sucementuotas. Vamzdis yra sumontuotas korpuso viduje ir perneša pagamintus arba įpuršktus skysčius. Vamzdžius galima ištraukti atliekant darbo operacijas.

2 klausimas: ar besiūliai vamzdžiai yra vieninteliai leidžiami naftos gręžinių tipai?

Nr. API 5CT apima tiek besiūlius, tiek elektriniu būdu suvirintus korpusus ar vamzdelius. Kai reikalingi besiūliai vamzdžiai, pirkimo specifikacijoje turi būti aiškiai nurodytas gamybos tipas.

3 klausimas: kaip pasirinkti tarp NU ir EU vamzdžių?

NU vamzdeliai turi nenutrūkstamą jungtį ir dažniausiai naudojami įprastoms reikmėms, kai jungties pajėgumas yra pakankamas. EU vamzdžiai turi išoriškai įlenktą galą ir suteikia didesnę jungties sekciją, kai reikia didesnio tempimo pajėgumo. API 5CT atpažįsta ir NU, ir EU vamzdžių jungtis.

4 klausimas: ar P110 vamzdelius galima naudoti rūgščiame šulinyje?

Nenustatykite tinkamumo naudoti tik iš jėgos. H₂S paslauga reikalauja patikrinti nurodytą klasę, terminį apdorojimą, kietumą ir aplinkos sąlygas. Vamzdžiai turi būti užsakyti pagal taikomus tiekimo reikalavimus.

5 klausimas: kokios informacijos reikia norint pasirinkti besiūlius alyvos vamzdžius naftos telkiniams?

Pagrindinė informacija apima vamzdžių dydį, sienelės storį arba svorį, plieno rūšį, jungtį, ilgį ir kiekį. Norint tinkamai parinkti inžineriją, taip pat turėtų būti nurodytas šulinio gylis, slėgis, temperatūra ir skysčio sudėtis.

6 klausimas: ar vamzdžiai gali būti tiekiami su sriegiais ir sujungti?

Taip. Vamzdžiai gali būti tiekiami su nurodytomis API jungtimis, tokiomis kaip NU, EU arba IJ, taip pat, jei reikia, su projektui skirtomis aukščiausios kokybės jungtimis.
