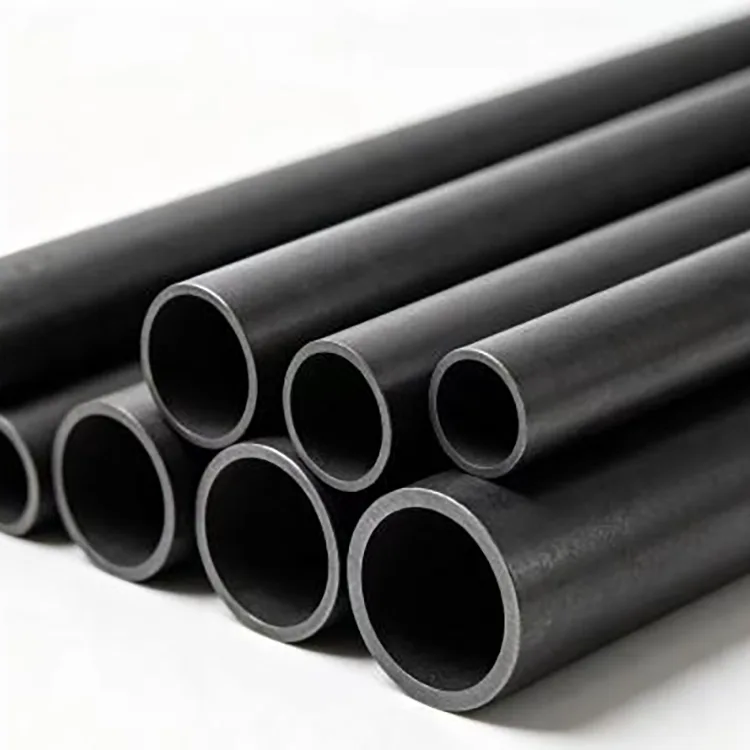

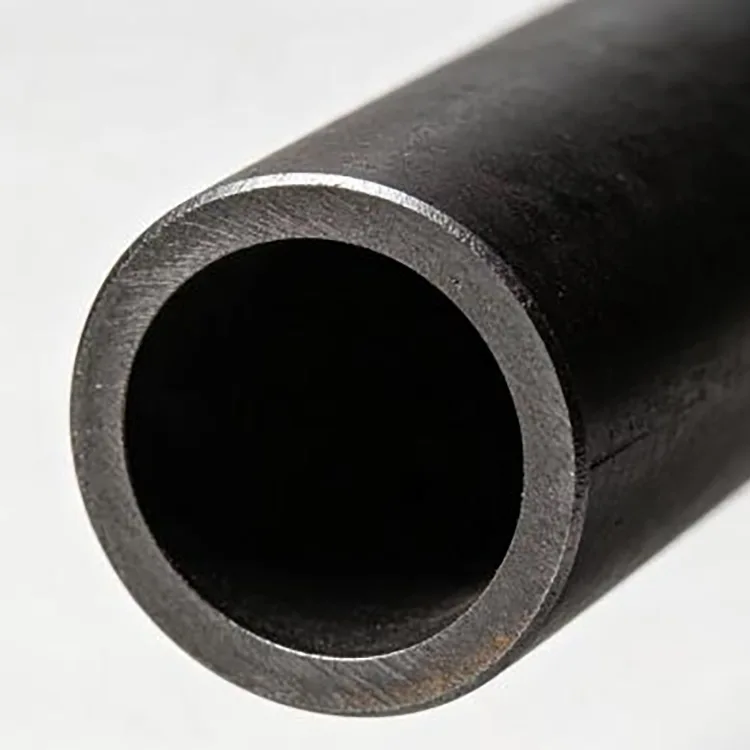

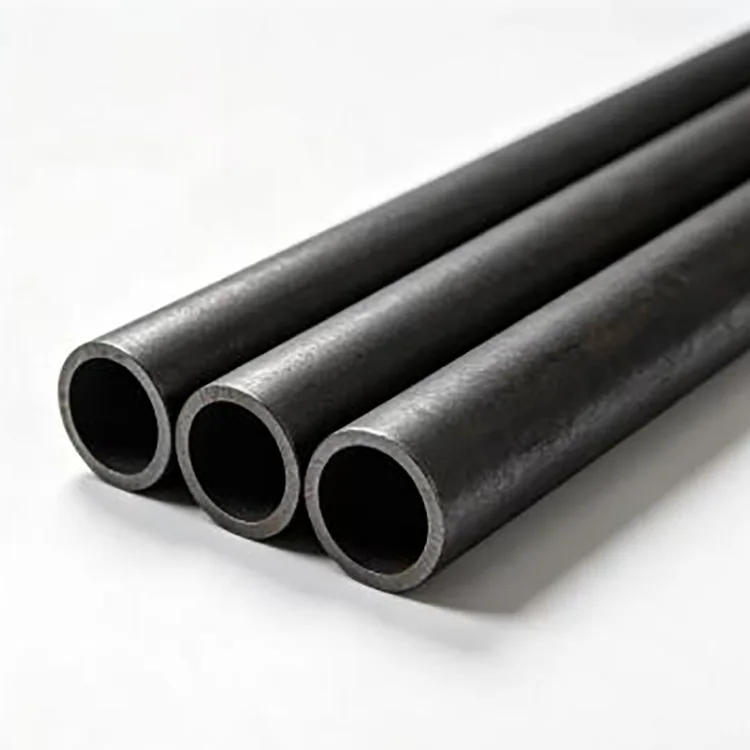

Besiūlis anglies plieno vamzdis

Besiūlis anglies plieno vamzdis suformuotas be išilginės suvirinimo siūlės. Karštai valcuotas vamzdis paprastai pasirenkamas didesnio skersmens, sunkesnėms sienoms ir bendram inžineriniam naudojimui, o šaltai tempiamas vamzdis naudojamas ten, kur reikia didesnių matmenų leistinų nuokrypių ir lygesnio paviršiaus.

Vamzdis gali būti tiekiamas pagal Kinijos GB/T standartus arba ASTM, EN ir JIS reikalavimus pagal paraišką ir pirkimo specifikaciją.

Standartai ir medžiagos

GB/T 8162-2018 išlieka dabartiniu Kinijos konstrukcinių besiūlių plieno vamzdžių standartu, o GB/T 8163-2018 yra dabartinis besiūlių plieninių vamzdžių, skirtų skysčiams, standartas.

ASTM A53/A53M-24 apima tiek besiūlius, tiek suvirintus plieninius vamzdžius, o ASTM A106/A106M-26 specialiai apima besiūlius anglinio plieno vamzdžius, skirtus aukštos temperatūros aptarnavimui.

Įprastos medžiagos yra 20#, 45#, Q355B (16Mn), 27SiMn ir 40Cr. Medžiagos pasirinkimas turėtų būti pagrįstas stiprumu, apdirbamumu, temperatūra, eksploatavimo terpėmis ir gamybos reikalavimais.

Dydžių diapazonas

Pagal brėžinius arba technines specifikacijas gali būti gaminami specialūs matmenys, storasieniai vamzdžiai ir projekto leistinos nuokrypos.

Karšto valcavimo ar šalto tempimo?

Didelio skersmens ir sunkių sienų reikalavimams karštai valcuoti besiūliai vamzdžiai paprastai yra praktiškesnis pasirinkimas. Jis plačiai naudojamas konstrukcinėse dalyse, inžinerinėje įrangoje ir bendrai pramonei, kur nereikia itin didelių matmenų leistinų nuokrypių.

Šaltai tempti besiūliai vamzdžiai geriau tinka mažesniems dydžiams, mažesniems nuokrypiams ir apdirbimo darbams. Jo lygesnis paviršius ir labiau kontroliuojami matmenys gali sumažinti tokių dalių, kaip rankovės, įvorės ir mechaniniai komponentai, apdirbimo darbus.

Abu procesai nėra tiesiog skirtingos to paties produkto klasės. Pasirinkimas turėtų būti pagrįstas reikiamu dydžiu, tolerancija, paviršiaus būkle ir tolesniu apdorojimu.

Tinkamo standarto pasirinkimas

Konstrukcinėms dalims, mechaninėms konstrukcijoms ir bendrai gamybai tinkamas pradinis taškas yra GB/T 8162 besiūlis vamzdis.

Vandens, alyvos, dujų ir kitų skysčių aptarnavimo reikmėms vamzdis turi būti užsakytas pagal skysčių aptarnavimo specifikaciją, pvz., GB/T 8163. Eksploatavimo terpė, projektinis slėgis, temperatūra ir būtini bandymai turėtų būti aiškiai nurodyti pirkimo užsakyme.

Aukštos temperatūros aptarnavimui pagal ASTM reikalavimus, A106/A106M yra specialiai skirtas besiūliams anglinio plieno vamzdžiams, naudojamiems aukštesnėje temperatūroje.

Medžiagos pasirinkimas

20# Anglies plienas yra įprastas pasirinkimas bendrosios inžinerijos ir mechaniniams tikslams. Jis turi gerą apdirbamumą ir suvirinamumą ir tinka daugeliui įprastų naudojimo būdų.

45# Anglinis plienas turi didesnį stiprumą ir kietumą ir daugiausia pasirenkamas velenams, rankovėms ir mechaninėms dalims. Prieš pasirenkant šią rūšį, reikia atsižvelgti į suvirinimo reikalavimus.

Q355B dažniausiai naudojamas ten, kur reikalingas didesnis konstrukcijos stiprumas, įskaitant sunkias konstrukcijas, mašinas ir lauko inžinerines programas.

27SiMn ir 40Cr yra didesnio stiprumo lydinių rūšys, naudojamos hidrauliniams komponentams ir kitoms mechaninėms dalims, kurioms taikomi didesni stiprumo ar susidėvėjimo reikalavimai.

Kur jis naudojamas

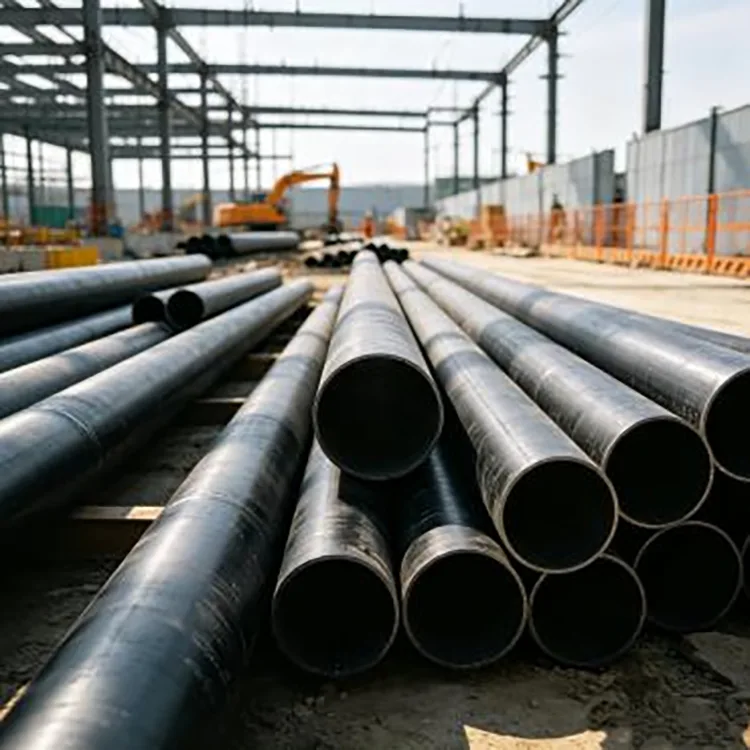

Konstrukcijų inžinerija

Pramoninių įrenginių konstrukcijos, atraminiai rėmai, tilto elementai, įrangos atramos ir kiti laikantys plieno gaminiai.

Mašinų gamyba

Mašinų rėmai, velenų įvorės, hidraulinių cilindrų ruošiniai, įvorės, kasybos įrangos dalys ir inžinerinių mašinų komponentai.

Sunkioji technika ir transportas

Transporto priemonių rėmai, kėlimo įranga, žemės ūkio technika ir kiti pagaminti komponentai, kuriems reikalingos besiūlės plieninės dalys.

Skysčių servisas

Vandens, naftos, dujų, garo ir pramoninių skysčių vamzdynai, kai vamzdis užsakomas pagal taikomą skysčių aptarnavimo specifikaciją.

Pramonės ir savivaldybių projektai

Fotovoltinės atraminės konstrukcijos, komunalinės plieno konstrukcijos, įrangos vamzdynai, movos ir kiti pagaminti iš plieno komponentai.

Sienelės storis ir vamzdžių pasirinkimas

Vien išorinio skersmens neužtenka norint pasirinkti besiūlį vamzdį. Sienelės storis turi įtakos atsparumui slėgiui, atsparumui deformacijai ir bendram profilio stiprumui, tačiau reikiamas storis turi būti skaičiuojamas pagal faktines projektavimo sąlygas.

Skysčių eksploatavimo atveju apskaičiuojant reikėtų atsižvelgti į projektinį slėgį, temperatūrą, vidinį skersmenį, medžiagos savybes, atsparumą korozijai ir taikomą vamzdyno projektavimo kodą. Naudojant konstrukciją, taip pat reikia atsižvelgti į apkrovą, tarpatramį, atramos sąlygas ir įlinkį.

Štai kodėl sunkesnis vamzdis automatiškai nėra tinkamas pasirinkimas. Specifikacijos turi atitikti faktines aptarnavimo sąlygas.

Apdorojimo ir paviršiaus parinktys

Atliekame pjovimą, galų apkalimą, nuožulniavimą, rūdžių šalinimą, dažymą, karštąjį cinkavimą ir kitus apdirbimus pagal projekto reikalavimus.

Apdirbamoms dalims galima tiekti šaltai temptą vamzdį, kur reikalinga griežtesnė matmenų kontrolė. Naudojant lauko konstrukciją, paviršiaus apdorojimas gali būti nurodytas atskirai, atsižvelgiant į reikiamą apsaugos nuo korozijos sistemą.

Eksporto užsakymai gali būti surišti, suvynioti ir apsaugoti nuo drėgmės ir korozijos tolimiems gabenimams jūra.

Apžiūra

Apžiūra gali būti organizuojama pagal pasirinktą standartą ir pirkimo reikalavimus. Priklausomai nuo gaminio ir naudojimo, tai gali apimti cheminę sudėtį, mechanines savybes, matmenų patikrinimą, hidrostatinį bandymą ir neardomąjį bandymą.

Jei to reikalauja projektas, SGS, BV arba TÜV atliekami patikrinimo dokumentai ir trečiosios šalies patikra.

Tiekimas ir individualūs užsakymai

Standartiniai dydžiai gali būti tiekiami iš turimų atsargų, kur tinka. Taip pat atliekame projektų užsakymus, kuriems reikalingi įvairūs dydžiai, bandomasis kiekis, fiksuoto ilgio pjovimas, specialus sienelių storis arba pritaikytas apdorojimas.

Norėdami pateikti pasiūlymą, pateikite vamzdžio standartą arba pritaikymą, medžiagos klasę, išorinį skersmenį, sienelės storį, ilgį, kiekį ir reikalingą apdorojimą. Eksporto užsakymams taip pat turėtų būti nurodyti paskirties ir pakavimo reikalavimai.

DUK

1 klausimas: kuo skiriasi karšto valcavimo ir šalto tempimo besiūliai vamzdžiai?

Karštai valcuoti vamzdžiai paprastai parenkami didesnio skersmens, storesnėms sienoms ir bendriems inžineriniams tikslams. Šaltai temptas vamzdis gaminamas taikant papildomą tempimo procesą, kad būtų gauti griežtesni matmenys ir lygesnis paviršius, todėl jis labiau tinkamas tiksliam apdirbimui ir mechaniniams komponentams.

2 klausimas: kaip pasirinkti GB/T 8162 arba GB/T 8163?

GB/T 8162 skirtas struktūriniams tikslams, o GB/T 8163 – skysčiams. Tinkamas standartas turi būti parenkamas pagal faktinį vamzdžio naudojimą, o ne vien tik pagal skersmenį ar medžiagos rūšį.

3 klausimas: ar besiūliai vamzdžiai visada reikalingi aukštam slėgiui?

Nebūtinai. Vamzdžių pasirinkimas priklauso nuo konstrukcijos kodo, slėgio, temperatūros, terpės, matmenų, medžiagos ir reikalingos patikros. Tais atvejais, kai projekto specifikacijoje reikalaujama besiūlių anglinio plieno vamzdžių, skirtų aukštos temperatūros aptarnavimui, ASTM A106/A106M yra vienas taikytinų standartų.

4 klausimas: ar prieš išsiunčiant vamzdį galima nupjauti ir apdoroti?

Taip. Fiksuoto ilgio pjovimas, nuožulnumas, galų apdaila, paviršiaus apdorojimas, cinkavimas ir kitas apdorojimas gali būti organizuojamas pagal užsakymo reikalavimus.

5 klausimas: ar galite tiekti ASTM A53 besiūlius vamzdžius?

Taip. ASTM A53/A53M apima tiek besiūlius, tiek suvirintus plieninius vamzdžius, todėl užsakyme turėtų būti aiškiai nurodytas besiūlis tipas, kai to reikia.
