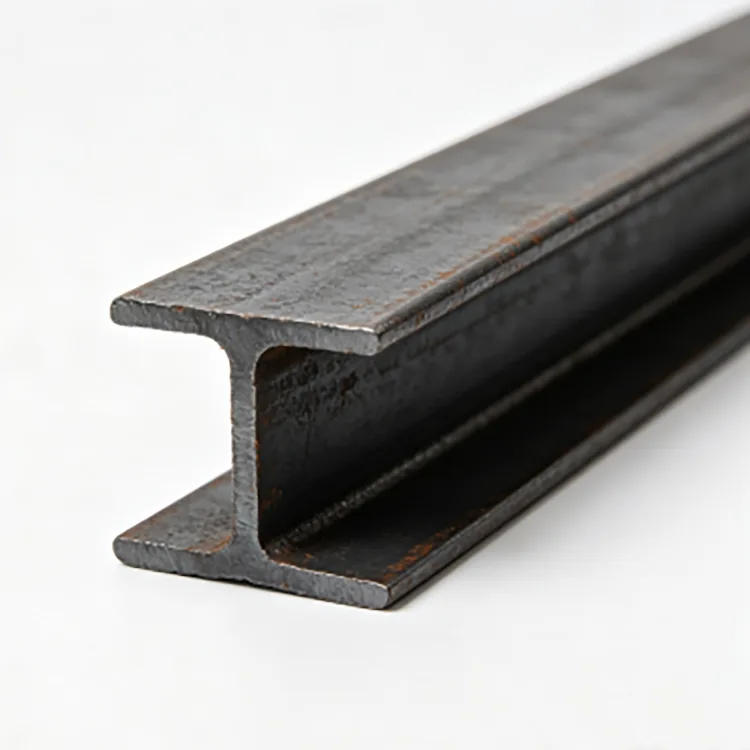

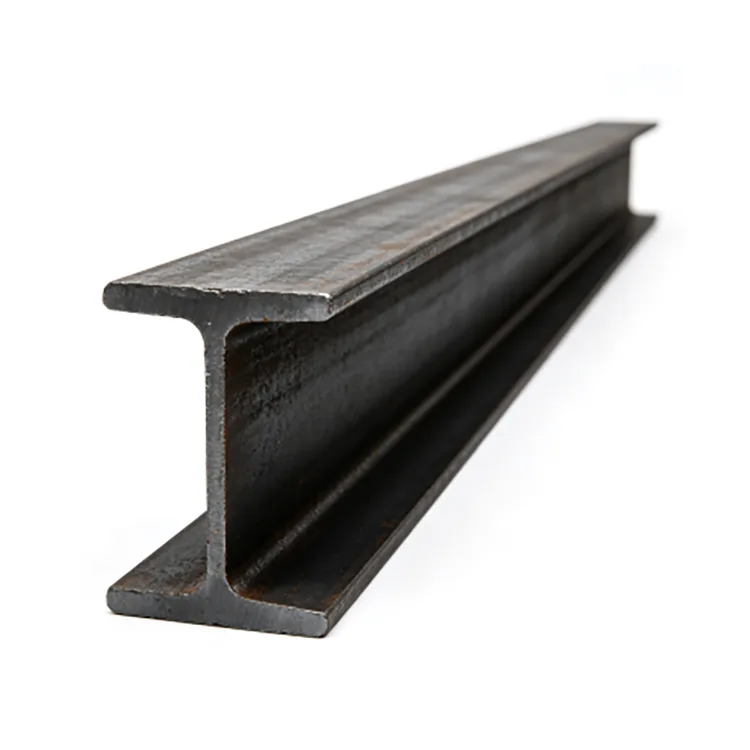

Hot-Rolled I-Beam yra karšto valcavimo konstrukcinio plieno profilis su dviem flanšais, sujungtais centrine juosta. Atkarpa formuojama tiesiogiai valcuojant aukštoje temperatūroje, o ne suvirinant atskiras plienines plokštes.
I formos geometrija užtikrina atsparumą lenkimui per flanšus, o juosta jungia sekciją ir neša šlyties jėgas. Paprastai jis tiekiamas gamyklų konstrukcijoms, platformoms, įrangos bazėms, vamzdžių lentynoms ir kitiems konstrukciniams plieno gaminiams.
Rongheng tiekia Q235B ir Q355B karšto valcavimo I-Beam įprastų dydžių nuo 10# iki 63#, standartinio ilgio 6 m, 9 m ir 12 m. Fiksuoto ilgio pjovimas ir kitas apdorojimas gali būti organizuojamas pagal projekto reikalavimus.
| Prekė | Specifikacija |
|---|---|
| Produktas | Karštai valcuotas I-Beam |
| Plieno klasė | Q235B, Q355B |
| Dydžių diapazonas | 10#–63# |
| Dažni tipai | a/b serija |
| Standartinis ilgis | 6 m / 9 m / 12 m |
| Fiksuoto ilgio pjovimas | Galima |
| Paviršius | Juodai karštai valcuoti |
| Apdorojimas | Pjovimas, gręžimas, nuožulnumas, tiesinimas, šlifavimas |
| Pagrindinis plieno standartas | GB/T 706-2016 |
| Kiti standartai | Galima aptarti ASTM / EN reikalavimus |
| Tiekimo forma | Atsargos arba gamyba pagal poreikį |
Dažniausiai prašomos skiltys apima 12.6#, 14#, 16#, 18#, 20a#, 25a# ir 32a#. Tikslūs sekcijos matmenys, flanšo plotis, juostos storis ir teorinis svoris priklauso nuo pasirinkto sekcijos pavadinimo.
Tinkamas I sijos dydis priklauso nuo konstrukcijos reikalavimų, o ne vien nuo kainos ar prieinamumo. Prieš pasirenkant sekciją, reikia atsižvelgti į tarpatramį, taikomą apkrovą, atramos būklę, tarpą, prijungimo būdą ir leistiną įlinkį.
Dėl ilgesnio tarpatramio, koncentruotos įrangos apkrovos arba didesnio atstumo tarp atramų gali prireikti didesnės sekcijos. Projektuojant konstrukciją, be lenkimo ir šlyties, taip pat gali reikėti atsižvelgti į šoninį stabilumą ir tinkamumą naudoti.
Kai konstrukcijos brėžinyje jau nurodytas sijos numeris, užsakymas turi atitikti nurodytą skyrių, o ne leisti pakeisti tik pagal panašius matmenis arba turimas atsargas.
I ir H sijos turi skirtingą skerspjūvio geometriją ir pjūvio savybes. Tradicinės I sijos paprastai turi siauresnius flanšus ir pasvirusius vidinius flanšo paviršius, o H sijos paprastai turi platesnius flanšus.
I sijos dažniausiai naudojamos kaip lenkimo elementai, o H sijos dažnai parenkamos kolonoms ir sunkesniems konstrukciniams rėmams. Tai tik bendras skirtumas; tikroji dalis turėtų būti nustatyta pagal konstrukcijos projektą.
I sija neturėtų būti pakeista H sija vien todėl, kad abi dalys atrodo panašios arba viena yra lengviau prieinama.
Q235B dažniausiai naudojamas gamyklinėms sijoms, platformoms, įrangos atramoms ir bendrai konstrukcijų gamybai, kai pasirinkta sekcija atitinka reikiamas apkrovos sąlygas.
Q355B užtikrina didesnį medžiagos stiprumą ir gali būti nurodytas sunkesnėms konstrukcijoms, kai to reikalauja konstrukcija.
Aukštesnė plieno klasė automatiškai netampa tinkama mažesnei sekcijai. Jei klasė pakeičiama siekiant sumažinti plieno svorį, konstrukcijos konstrukcija turi būti dar kartą patikrinta dėl stiprumo, deformacijos ir stabilumo.
Sija formuojama tiesiogiai atliekant karšto valcavimo operacijas:
Plieninis ruošinys → kaitinimas → grubus valcavimas → tarpinis valcavimas → baigiamasis valcavimas → dydžio nustatymas → tiesinimas → pjovimas → tikrinimas → sujungimas
Vienas po kito einantys valcavimo žingsniai nustato juostą ir flanšus ir pakelia sekciją iki reikiamų matmenų. Po valcavimo tikrinami sijos matmenys, tiesumas ir paviršiaus būklė.
Tamsios malūninės apnašos, paprastai esančios ant juodo karšto valcavimo plieno, yra gamybinis paviršius, susidarantis valcavimo metu ir neturėtų būti painiojamas su atmosferinėmis rūdimis.
Pagrindinė juostos ir flanšo geometrija gaminama valcavimo metu, todėl klientas gauna gatavą konstrukcinę dalį, o ne atskiras plokštes, kurias reikia pagaminti į I formos elementą.
Tai supaprastina vėlesnį pjovimą ir gamybą bei išvengia išilginio suvirinimo, kad būtų sukurta pagrindinė sijos dalis. Dėl nuoseklių valcuotų sekcijų taip pat lengviau suderinti medžiagų grafikus ir gamybos brėžinius paketiniuose projektuose.
Karštai valcuota I-Beam daugiausia naudojama ten, kur I sekcija suteikia tinkamą konstrukcinį lenkimo elementą.

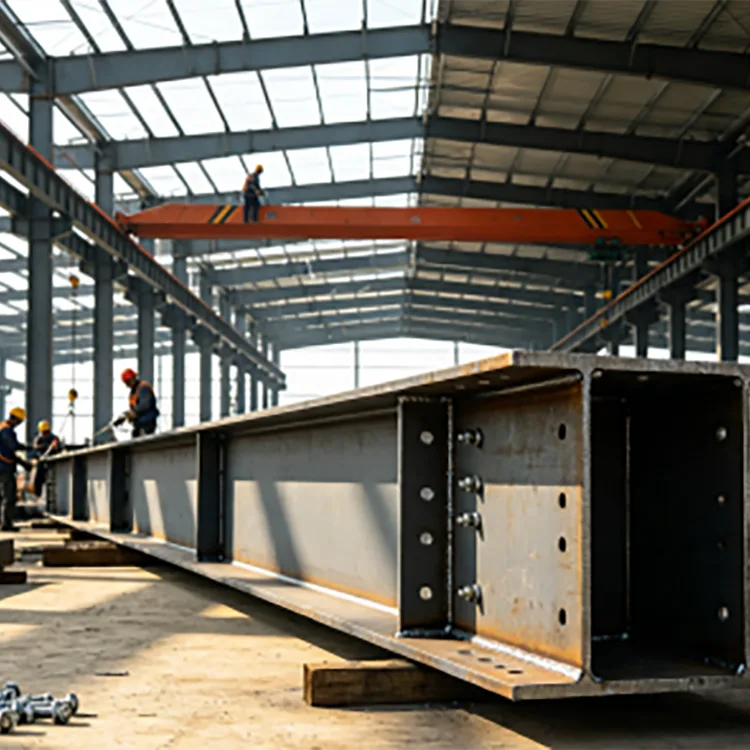

Naudojant mašinas, siją reikia pasirinkti daugiau nei į bendrą įrangos svorį. Atramos tarpatramis, tvirtinimo taškai, apkrovos paskirstymas, vibracija ir pakartotinė apkrova gali turėti įtakos reikiamai sekcijai.
Tiekiamų mašinų projektams 14#–20# I sijos buvo naudojamos įrangos bazėms ir atramų gamybai.

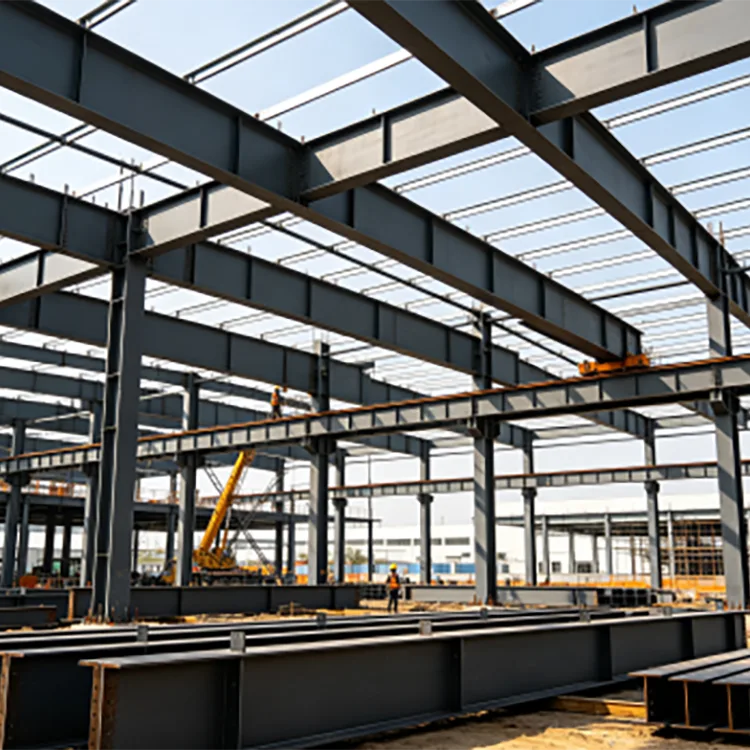

Gamyklos statybai 16#–25# Q235B I sijos buvo tiekiamos su stogu susijusioms sijoms, platformų elementams ir atraminėms konstrukcijoms.
Nuosekli sekcijų matmenys yra svarbūs gaminant partiją, nes montavimo metu sijos turi sutapti su sujungimo plokštėmis ir gretimais konstrukcijos elementais.
Karštai valcuotas „I-Beam“ tiekiamas kaip juodas karštai valcuotas plienas be apsaugos nuo korozijos dangos.
Naudojant sausose patalpose, juodas paviršius gali būti naudojamas, kai projektui nereikia papildomos apsaugos nuo korozijos. Atviriems lauko plieniniams gaminiams, atsižvelgiant į eksploatavimo aplinką, gali būti nurodyta dažymo, karšto cinkavimo ar kita tinkama dengimo sistema.
Jei reikia cinkuoti, pageidautina, kad pjovimas, gręžimas ir kiti darbai būtų baigti prieš cinkavimo procesą. Tai sumažina atviro plieno kiekį, kurį priešingu atveju po apdorojimo reikėtų taisyti.
Ronghengas gali organizuoti apdorojimą pagal projekto brėžinį, įskaitant:
Dideliems užsakymams klientai gali pateikti pjovimo sąrašą ir gamybos brėžinius prieš gamybą. Tai leidžia derinti sijų ilgius ir apdorojimo reikalavimus su įrengimo matmenimis.
Tikrinant daugiausia dėmesio skiriama medžiagos rūšiai, sekcijos žymėjimui ir gataviems matmenims.
Medžiagų sertifikatai ir suderinti patikrinimo įrašai gali būti pateikti pagal projekto reikalavimus. Trečiosios šalies patikrinimas taip pat gali būti organizuojamas, kai tai nurodyta sutartyje.
Plieno užsakymai gali būti apmokami pagal faktinį svorį arba teorinį svorį pagal pirkimo sutartį.
Faktinis svoris priklauso nuo išmatuotos pristatytos medžiagos masės. Teorinis svoris skaičiuojamas pagal paskelbtą pasirinktos sekcijos vieneto svorį ir pateiktą jos ilgį.
Pavyzdžiui, sijos, kurios teorinis vieneto svoris yra 20 kg/m, o ilgis 12 m, teorinis svoris yra 240 kg.
Masinių užsakymų atveju atsiskaitymo būdas turėtų būti patvirtintas prieš gaminant ir išsiunčiant.
Šiaurės Kinijos gamyklos projektas naudojo 16#–25# Q235B karšto valcavimo I-Beam su stogu susijusioms sijoms, platformoms ir atraminėms konstrukcijoms. Medžiaga buvo tiekiama partijomis su pjūvių ir matmenų patikra, atlikta prieš gaminant.
Mašinų gamintojas įrangos pagrindams ir atraminėms konstrukcijoms naudojo 14#–20# I sijas. Sijos buvo supjaustytos ir pagamintos pagal reikiamus atramos matmenis prieš paviršiaus apdorojimą.
Pietryčių Azijos infrastruktūros projektui buvo pristatytos Q355B I sijos, skirtos augalų karkasui ir vamzdžių atraminėms konstrukcijoms. Į užsakymą buvo įtrauktas rūšiavimas, ryšulių sutvirtinimas ir eksporto dokumentai konteinerių gabenimui.
Rongheng tiekimo grandinė yra įsikūrusi Tiandzine Daqiuzhuang mieste, kur galima gauti karšto valcavimo profilių plieno, sandėliavimo, perdirbimo ir eksporto logistikos.
Įprastos I Beam sekcijos nuo 10 # iki 63 # gali būti išdėstytos pagal atsargų ir projekto poreikį. Q235B ir Q355B galimi skirtingiems struktūriniams reikalavimams, o fiksuoto ilgio pjovimas ir sutartas apdorojimas gali būti suderinti prieš išsiunčiant.
Užsakymams užsienyje, medžiagų rūšiavimas, paketavimas, konteinerių pakrovimas ir eksporto dokumentai taip pat gali būti derinami pagal siuntos reikalavimus.
Jis dažniausiai naudojamas gamyklinėms sijoms, stogo ir platformų konstrukcijoms, įrangos bazėms, vamzdžių lentynoms, sandėlių konstrukcijoms ir kitiems konstrukciniams plieno gaminiams.
Ne. Jų flanšo geometrija ir pjūvio savybės skiriasi. I sija neturėtų būti pakeista H sija, nepatikrinus konstrukcinių reikalavimų.
Nė vienas nėra visuotinai geresnis. Tinkama sekcija priklauso nuo tarpatramio, apkrovos, sekcijos savybių, atramos sąlygų ir konstrukcijos projekto.
Q235B and Q355B are the main grades supplied. Kiti pažymiai gali būti aptariami, kai to reikalauja projektas.
Įprastas dydžių diapazonas yra 10#–63#, įskaitant a / b serijos skyrius. Tikslūs matmenys ir teorinis vieneto svoris priklauso nuo pasirinktos sekcijos pavadinimo.
Taip. Standartiniai ilgiai yra 6 m, 9 m ir 12 m, o fiksuoto ilgio pjovimas gali būti organizuojamas pagal projekto reikalavimus.
Taip. Gręžimas, pjovimas, nuožulnumas, tiesinimas ir šlifavimas gali būti organizuojami pagal brėžinius ir sutartus apdorojimo reikalavimus.
Taip. Sija pirmiausia gali būti pagaminta, o vėliau karštai cinkuota, kai reikalinga papildoma apsauga nuo korozijos lauko ar drėgnoje aplinkoje.
Ne automatiškai. Plieno rūšies pasikeitimas turi būti patikrintas atsižvelgiant į konstrukcinę apkrovą, sekcijos dydį ir konstrukcijos reikalavimus.
Teorinis svoris paprastai apskaičiuojamas iš paskelbto pasirinktos sekcijos vieneto svorio, padauginto iš jos ilgio. Taip pat gali būti naudojamas faktinio svorio atsiskaitymas, kai nurodyta sutartyje.
Medžiagų sertifikatai ir suderinti patikrinimo įrašai gali būti pateikti pagal projekto reikalavimus. Prireikus taip pat gali būti surengtas trečiosios šalies patikrinimas.
Taip. Plieno sekcijų tiekimas, fiksuoto ilgio pjovimas, sutartas apdorojimas, sujungimas, tikrinimo dokumentacija, konteinerių pakrovimo ir eksporto dokumentai gali būti derinami pagal tarptautinius užsakymus.
