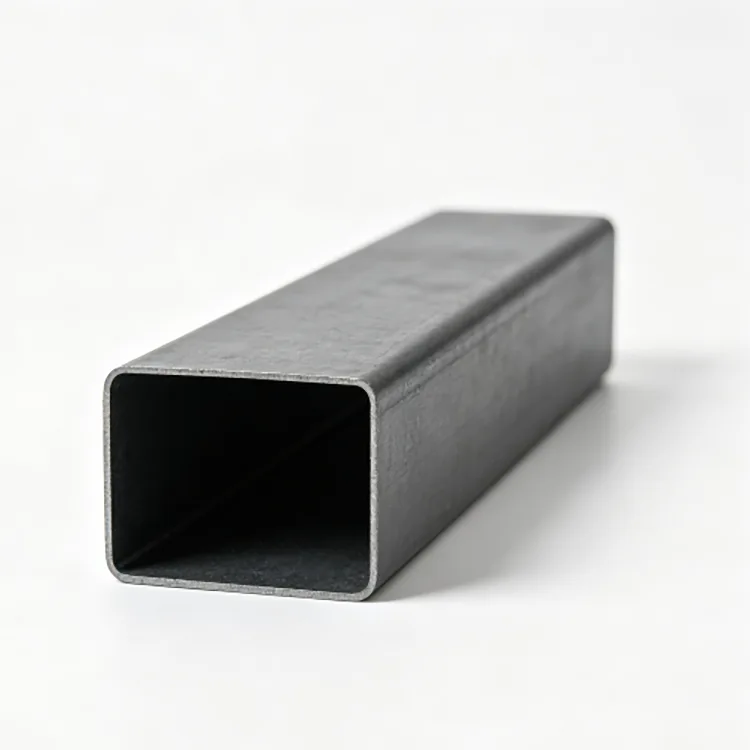

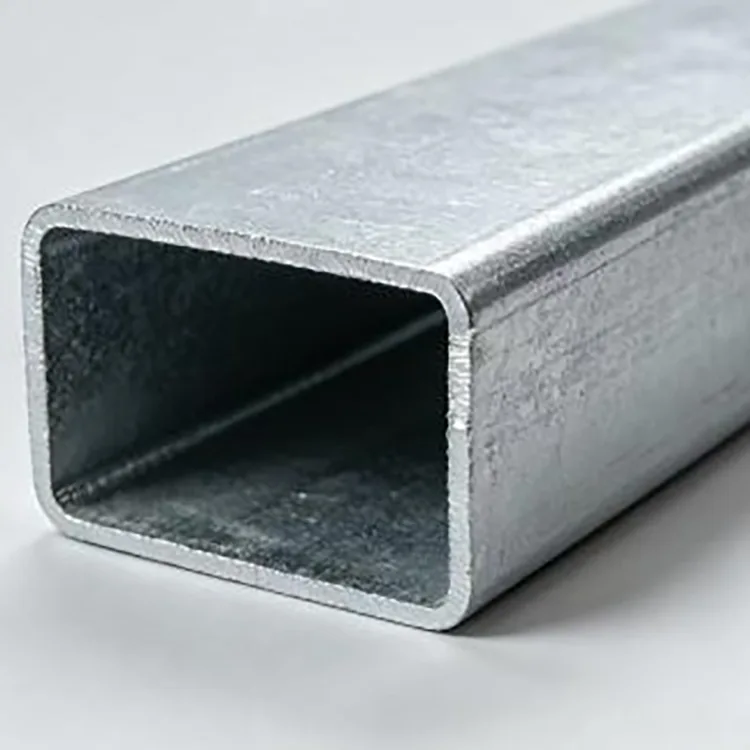

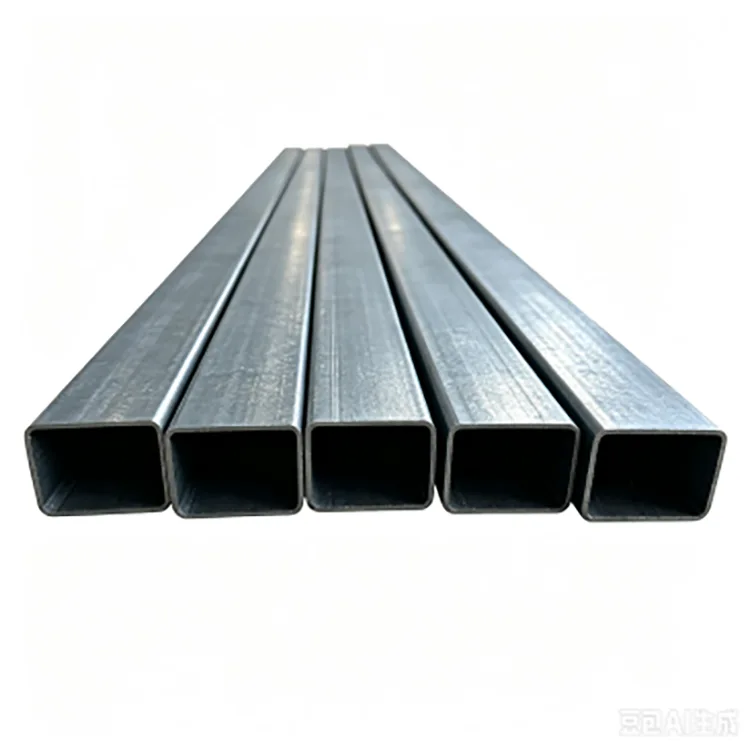

Karštai cinkuotas stačiakampis plieninis vamzdis

Karštai cinkuotas stačiakampis plieno vamzdis yra suvirinta stačiakampė tuščiavidurė dalis, pagaminta iš Q235B, Q355B arba kitų nurodytų anglinio plieno rūšių. Plieninė juostelė šaltai formuojama į stačiakampį profilį, suvirinama aukštu dažniu, pagal dydį ir supjaustoma prieš gatavo vamzdžio paviršiaus paruošimą ir karšto cinkavimo procesą.

Stačiakampė sekcija yra naudinga, kai apkrova arba montavimo vieta yra labiau nukreipta, nei leidžia kvadratinis vamzdis. Jis suteikia platesnį laikiklių, plokščių ir jungčių paviršių, išlaikant santykinai efektyvų sekciją. Lauko konstrukcijoms cinko danga papildomai apsaugo nuo drėgmės ir atmosferinės korozijos, todėl vamzdis tinkamas naudoti ten, kur nedengtam juodam plienui reikėtų reguliariai apdoroti paviršių.

Vamzdis gali būti tiekiamas standartinio ilgio arba apdorotas pagal projekto brėžinius, įskaitant pjovimą, perforavimą, lenkimą, įpjovimą, gręžimą, galo uždarymą ir nuožulniavimą.

Techninės specifikacijos

Kodėl verta naudoti stačiakampį skyrių?

Pagrindinis skirtumas tarp stačiakampių ir kvadratinių tuščiavidurių sekcijų yra ne tik išvaizda. Pločio ir aukščio santykis keičia, kaip sekcija tilps į struktūrą ir kaip efektyviai išnaudoja laisvą erdvę.

Stačiakampis vamzdis dažnai pasirenkamas horizontaliems elementams, rėmams ir atramoms, kai vienai krypčiai reikia didesnio pjūvio gylio nei kitai. Jis taip pat suteikia platesnį tvirtinimo paviršių užuolaidų sienelių komponentams, plokštėms, laikikliams ir mechaninėms dalims.

Pavyzdžiui, 100 × 60 mm sekcija gamintojui suteikia kitokį standumo, montavimo erdvės ir medžiagų panaudojimo derinį nei 100 × 100 mm kvadratinis vamzdis. Todėl teisingas pasirinkimas turėtų būti pagrįstas intervalu, apkrova, prijungimo būdu ir turima įrengimo vieta, o ne vien sekcijos pavadinimu.

Karštas cinkavimas: ką tai keičia

Plieninis vamzdis pirmiausia formuojamas ir suvirinamas, tada paruošiamas cinkavimui. Paviršiaus teršalai ir oksidai pašalinami nuriebalinant, ėsdant ir aktyvuojant, kad išlydytas cinkas galėtų tinkamai reaguoti su plieno paviršiumi.

Paruoštas vamzdelis panardinamas į išlydytą cinką maždaug 450°C temperatūroje. Po ištraukimo atliekamas aušinimas ir apdaila, kad būtų gauta nuolatinė apsauginė danga.

Ši seka svarbi konstrukciniams profiliams, nes baigta stačiakampė dalis, įskaitant kampus ir atvirus paviršius, po formavimo yra apsaugota nuo korozijos. Pirkdami projektą, pirkėjai turėtų patvirtinti reikiamą cinko dangos specifikaciją, o ne tiesiog klausti, ar vamzdis yra „cinkuotas“.

Cinko dangos pasirinkimas

Tinkama cinko danga priklauso nuo to, kur bus sumontuotas stačiakampis vamzdis.

Šie skaičiai yra dangos pasirinkimas, o ne universali tarnavimo laiko garantija. Pakrantės, cheminės ar nuolat drėgnos aplinkos atveju projekte taip pat turėtų būti atsižvelgta į papildomas dangos sistemas, drenažą, pažangiausią apsaugą ir prijungimo detales.

Q235B ar Q355B?

Q235B tinka daugeliui įprastų rėmų, atramų, tvorų, mašinų konstrukcijų ir bendrų plieno gaminių, kur konstrukcijų skaičiavimams nereikia didesnio stiprumo.

Q355B yra tinkamesnis, kai konstrukcija apima didesnes apkrovas, ilgesnius tarpatramius, stipresnius vėjo ar sniego reikalavimus arba kai svarbu sumažinti sekcijos svorį. Galutinė klasė turėtų būti parenkama pagal inžinerinius skaičiavimus, o ne tiesiog pasirenkant tvirtesnę medžiagą kiekvienam pritaikymui.

Eksporto užsakymams prieš gaminant reikia patvirtinti reikiamą plieno rūšį, taikomą standartą, mechanines savybes ir tikrinimo dokumentus.

Sienelės storis ir sekcijos dydis

Sienelės storis turi tiesioginį poveikį sekcijos svoriui, standumui, jungties stiprumui ir gamybos našumui.

Lengviems karkasams ir atitvarų konstrukcijoms gali būti naudojamos plonesnės sienos, o laikančiosioms karkasams, įrangos pagrindams ir didesnėms lauko konstrukcijoms paprastai reikia storesnių sienų.

20 × 40–200 × 400 mm diapazonas apima palyginti kompaktiškus rėmus per didesnius konstrukcinius elementus. Norėdami pateikti citatą, pirkėjai turėtų pateikti reikiamus išorinius matmenis, sienelės storį, ilgį, plieno rūšį, cinko dangos reikalavimus ir kiekį. Jei vamzdis bus naudojamas kaip konstrukcinis elementas, renkantis medžiagą taip pat naudingas tarpatramis, apkrova ir sujungimo sąlygos.

Gamybos procesas

Gamyba pradedama nuo plieninių ritinių, kurių klasė, storis ir paviršiaus būklė tikrinama. Tada juosta išlyginama ir palaipsniui šaltai formuojama į reikiamą stačiakampį profilį.

Aukšto dažnio suvirinimu sujungiama suformuota juosta, po kurio atliekamas dydis ir tiesinimas, kad būtų galima valdyti baigtą sekciją. Fiksuoto ilgio pjovimas, štampavimas ar kitas išankstinis apdorojimas gali būti atliktas pagal užsakymą prieš cinkavimą.

Tada paruošti vamzdeliai nuriebalinami, marinuojami ir apdorojami srautu. Karštas cinkavimas atliekamas maždaug 450°C temperatūroje, po to atliekamas aušinimas, cinko paviršiaus apdaila ir galutinis matmenų bei dangos patikrinimas.

Pagrindinių formavimo ir perforavimo operacijų užbaigimas prieš cinkavimą taip pat padeda išvengti nereikalingos gatavos cinko dangos pažeidimo gamybos metu.

Kokybės kontrolė prieš išsiunčiant

Didelės apimties užsakymų kokybę lemia ne vien išvaizda. Pirmiausia patikrinama gaunamo plieno rūšis ir storis, o po to atliekamas matmenų tikrinimas formavimo metu ir gatavo vamzdžio tikrinimas.

Pagrindiniai kontroliniai taškai apima stačiakampius matmenis, sienelės storį, tiesumą, suvirinimo būklę, pjūvio ilgį, paviršiaus kokybę ir cinko dangą. Dangos svorį arba storį galima patikrinti pagal sutartą projekto specifikaciją.

Eksporto projektams pagal užsakymą gali būti rengiami medžiagų sertifikatai, apžiūros protokolai, pakuočių sąrašai ir kiti reikalingi dokumentai. Trečiosios šalies patikrinimas taip pat gali būti surengtas, kai to reikalauja pirkėjas arba projektas.

Kur jis naudojamas

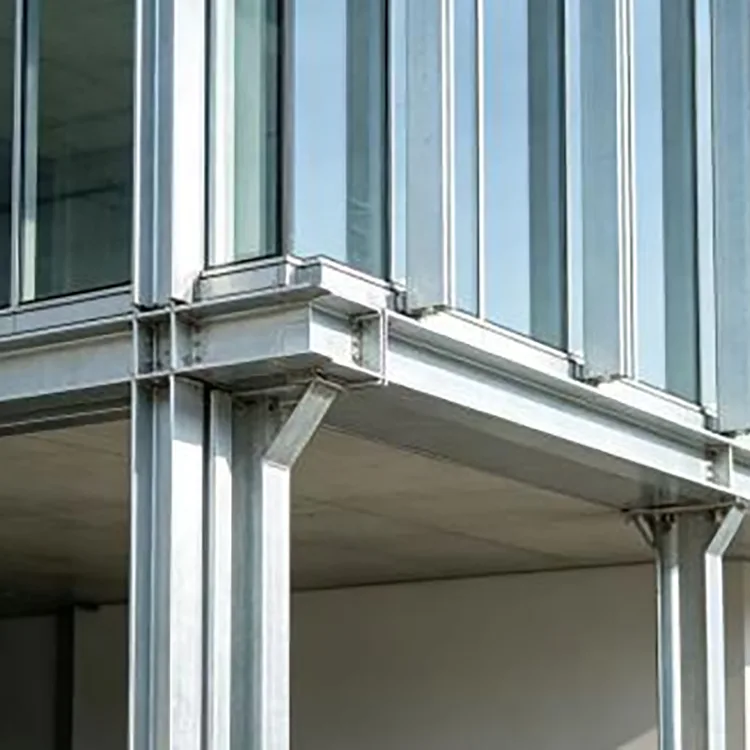

Užuolaidos sienos ir pastatų konstrukcijos

Stačiakampis paviršius yra patogus užuolaidų sienų karkasams, fasadų atramoms, pertvaroms ir antriniams konstrukciniams elementams, kur svarbu sujungimo erdvė ir krypties standumas.

Savivaldybės ir lauko struktūros

Apsauginiai turėklai, turėklai, pastogės, kraštovaizdžio konstrukcijos, reklaminiai rėmai ir kiti atviri plieno gaminiai turi papildomą karštojo cinkavimo apsaugą nuo korozijos.

Fotovoltiniai projektai

Stačiakampiai vamzdžiai gali būti naudojami pasirinktiems PV atraminiams elementams, įrangos rėmams ir pagalbinėms konstrukcijoms. Pakrantės arba didelės drėgmės projektams, atsižvelgiant į korozijos aplinką, reikėtų atsižvelgti į aukštesnę cinko specifikaciją.

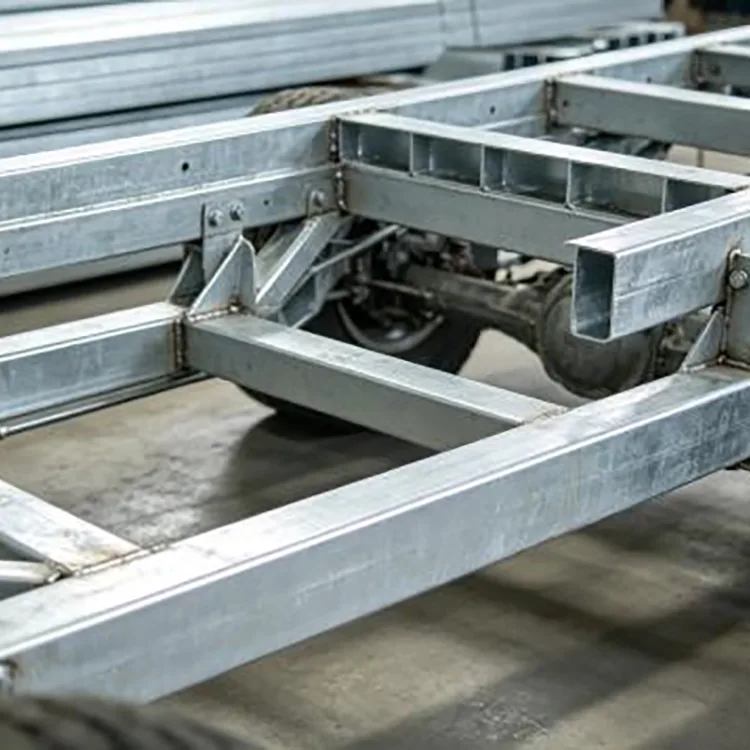

Mašinų ir įrangos rėmai

Plokšti stačiakampės sekcijos paviršiai supaprastina laikiklio montavimą ir įrangos montavimą. Įprastai naudojami mašinų pagrindai, konvejerių rėmai, automatizavimo atramos ir įrangos platformos.

Sandėliavimo ir pramonės patalpos

Vamzdis gali būti naudojamas stelažo komponentams, atraminiams rėmams, sandėlio konstrukcijoms ir pagalbinėms detalėms, kur reikalingas matmenų nuoseklumas ir atsparumas korozijai.

Šiltnamiai, laikinos konstrukcijos ir santvaros

Dėl stačiakampės geometrijos, vidutinio svorio ir prieinamo apdirbimo derinio jis tinka šiltnamių rėmams, scenos konstrukcijoms, laikiniesiems rėmams ir kitiems pagamintiems mazgams.

Apdorojimas prieš pristatymą

Projektams, kurių montavimo matmenys kartojami, išankstinis apdorojimas gali sumažinti pjovimo ir gręžimo darbus darbo vietoje.

Įprastos paslaugos apima fiksuoto ilgio pjovimą, perforavimą, įpjovimą, gręžimą, lenkimą, nuožulnų nupjovimą ir galų uždarymą. Apdorojimas gali būti pagrįstas brėžiniu, DXF/CAD failu arba matmenų grafiku.

Kai po cinkavimo daromos skylės arba įpjovimai, atvira plieno sritis turi būti tinkamai apsaugota, prisotinta cinko. Dėl šios priežasties paprastai pageidautina užbaigti suplanuotą perforavimą ir pjovimą prieš karštojo cinkavimo etapą, kai tik tai leidžia gamybos projektas.

Karštai cinkuotas stačiakampis vamzdis vs juodas stačiakampis vamzdis

Pasirinkimas daugiausia priklauso nuo įrengimo aplinkos ir priežiūros reikalavimų.

Juodas stačiakampis vamzdis turi mažesnes pradines medžiagų sąnaudas ir puikiai tinka sausoms patalpų konstrukcijoms, kuriose paviršius bus tinkamai padengtas arba korozija nėra didelė problema.

Karštai cinkuotas stačiakampis vamzdis turi cinko dangą, kuri užtikrina ir fizinį barjerą, ir apsaugą nuo korozijos. Todėl jis labiau tinka naudoti lauke ir drėgnoje aplinkoje, kur pakartotinis dažymas arba rūdžių apdorojimas padidintų priežiūros darbus.

Ilgalaikių lauko projektų atveju tik pirkimo kainos palyginimas gali būti klaidinantis. Dangos specifikacija, numatomas poveikis, gamybos reikalavimai ir priežiūros planas turėtų būti įtraukti į sąnaudų palyginimą.

Projektų paraiškos

Savivaldybės transporto struktūra

Savivaldybės kelių ir eismo projekte buvo naudojamas Q235B 100 × 60 × 4 mm karštai cinkuotas stačiakampis vamzdis atraminiams rėmams, įskaitant kelio pastoges ir apsauginius turėklus. Stačiakampio profilio standumo ir cinkuotos apsaugos derinys buvo pasirinktas lietaus, vėjo ir dulkių poveikiui lauke.

Sandėlis ir pramoninė patalpa

Logistikos sandėlio projekte buvo naudojamas 40 × 80 × 2,0 mm karštai cinkuotas stačiakampis vamzdis, skirtas stelažams ir įrangos rėmams. Vieningi sekcijų matmenys padėjo surinkti, o cinkuotas paviršius buvo tinkamas drėgnoms sąlygoms, susijusioms su sandėliavimo ir pramonės naudojimu.

Pirkimų kontrolinis sąrašas

Prieš pateikdami masinį užsakymą, patvirtinkite šiuos dalykus:

DUK

Kuo skiriasi stačiakampis ir kvadratinis cinkuoto plieno vamzdis?

Kvadratinis vamzdis turi vienodus šoninius matmenis ir dažniausiai naudojamas kolonoms, rėmams ir elementams, kuriems reikalinga labiau subalansuota geometrija. Stačiakampis vamzdis turi skirtingą šonų ilgį ir dažnai yra patogesnis horizontaliems elementams, užuolaidų sienelių rėmams, įrangos konstrukcijoms ir pritaikymams, kur naudingas kryptinis standumas ar platesnis montavimo paviršius.

Ar stačiakampis vamzdis gali būti tiekiamas nestandartinių matmenų?

Taip. Nestandartiniai sekcijų dydžiai, fiksuoti ilgiai ir apdorojimo reikalavimai gali būti aptarti pagal projekto brėžinį ir gamybos galimybes.

Ar prieš išsiuntimą galite perpjauti ir perforuoti vamzdelį?

Taip. Galima atlikti pjovimą, perforavimą, įpjovimą, gręžimą, lenkimą, galų uždarymą ir nuožulniavimą. Cinkuotų gaminių suplanuotas apdorojimas paprastai baigiamas prieš karštąjį cinkavimą, jei tai įmanoma.

Ar kiekvienam lauko projektui reikalinga 200–275 g/m² cinko danga?

Ne. Normaliam vidaus lauko poveikiui automatiškai nereikia aukščiausio cinko lygio. Danga turi būti parinkta atsižvelgiant į drėgmę, druskos purškimą, cheminį poveikį, drėkinimo dažnumą ir numatomą eksploatavimo laiką.

Ar Q355B gali pakeisti Q235B tiesiogiai?

Ne automatiškai. Nors Q355B turi didesnį stiprumą, plieno markės keitimas nereiškia, kad tą pačią sekciją visada galima naudoti nepatikrinus konstrukcijos projekto, jungčių, suvirinimo reikalavimų ir taikomo standarto.

Ar galima suvirinti karštai cinkuotą stačiakampį vamzdį?

Taip, bet suvirinant pažeidžiama vietinė cinko danga ir susidaro cinko turintys dūmai. Reikalinga tinkama ventiliacija, suvirinimo procedūros ir remontas, kuriame gausu cinko suvirinimo.

Kokius dokumentus galima pateikti eksporto užsakymams?

Medžiagų sertifikatai, gaminių tikrinimo protokolai, pakuočių sąrašai, prekybinės sąskaitos faktūros ir kiti eksporto ar projekto dokumentai gali būti rengiami pagal sutartus užsakymo reikalavimus.

Koks yra įprastas pristatymo laikas?

Įprasti atsargų užsakymai paprastai gali būti paruošti siuntimui per 3–7 darbo dienas. Standartiniai gamybos užsakymai paprastai trunka apie 10–15 darbo dienų, o didelės apimties arba individualūs užsakymai turi būti patvirtinti pagal sekcijos dydį, cinko dangą ir apdorojimo reikalavimus.
