Šaltai suformuotas U kanalas – tai plieninis profilis, gaminamas lenkiant plieninę juostą kambario temperatūroje į U formos skerspjūvį. Dėl atviros geometrijos jis tinka įrangos pagrindams, kreipiančiosioms konstrukcijoms, atraminiams rėmams, korpusams ir įvairiems pagamintiems mazgams. Palyginti su sunkesnėmis įprastomis sekcijomis, šaltai formuoti profiliai gali užtikrinti naudingą stiprumo ir svorio balansą, jei jie tinkamai suprojektuoti pagal numatytą apkrovą. „Rongheng“ siūlo Q235B ir Q355B plieno parinktis, U80–U300 profilių dydžius, 0,8–3,0 mm storius ir standartinius 6, 9 arba 12 metrų ilgius, atsižvelgiant į gaminio specifikacijas. Šiame vadove paaiškinami gamybos metodai, praktiniai pranašumai, taikymas, techninės specifikacijos, pirkimo aspektai ir priežiūros reikalavimai, siekiant padėti pirkėjams pasirinkti tinkamą plieno kanalą savo projektams.
1. Kas yra šalto formavimo U kanalas?
2. Kaip gaminamas šalto formavimo U formos kanalas?
3. Kokie yra pagrindiniai privalumai?
4. Kur naudojamas šaltai formuotas U kanalas?
5. Kurios techninės specifikacijos yra svarbiausios?
6. Šaltai suformuotas U formos kanalas prieš karšto valcavimo kanalo plieną
7. Kaip pasirinkti tinkamą U kanalą
8. Kokybės kontrolė ir priežiūra

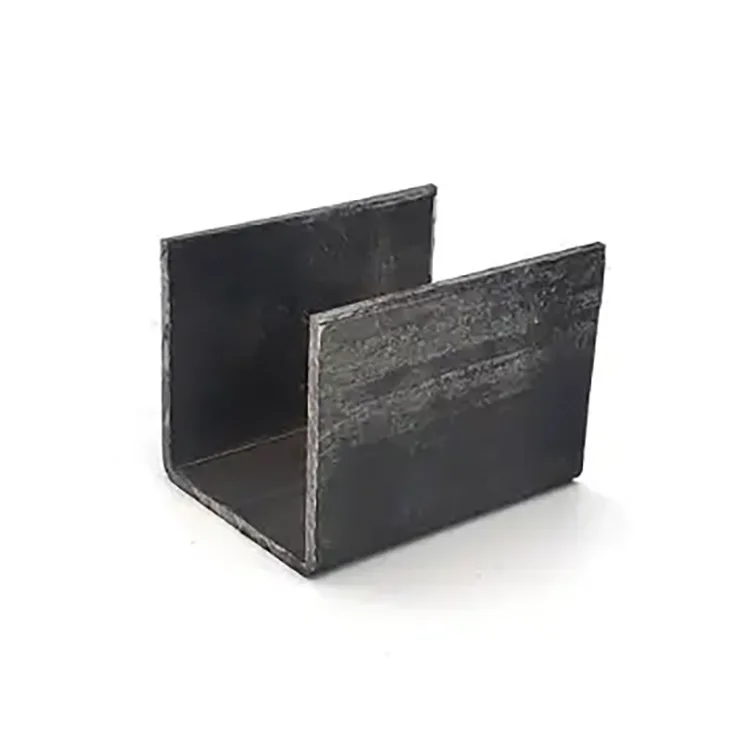

Šaltai suformuotas U kanalas yra atvira plieninė dalis su centrine juostele ir dviem flanšais, besitęsiančiais ta pačia kryptimi. Ši konfigūracija sukuria U formos profilį, kurį galima integruoti į laikančias konstrukcijas, montavimo mazgus, įrangos rėmus ir kitus pagamintus komponentus.
Skirtingai nuo karšto valcavimo kanalinio plieno, kuris įgyja savo formą valcuojant aukštoje temperatūroje, šaltai formuotas U formos kanalas gaminamas laipsniškai lenkiant plieninę juostelę kambario temperatūroje. Šis gamybos būdas leidžia profilio matmenis ir flanšo geometriją pritaikyti konkrečioms reikmėms.
Šaltai formuoti kanalai yra ypač naudingi, kai projektui reikalingi palyginti lengvi plieniniai komponentai, kartojami matmenys ir nesudėtinga gamyba. Jų našumas priklauso nuo plieno rūšies, storio, profilio geometrijos, jungties konstrukcijos ir taikomų apkrovų. Todėl norint pasirinkti tinkamą profilį, reikia daugiau nei palyginti jo išorinius matmenis.
„Rongheng“ tiekia šalto formavimo plieno profilius pramoniniams ir konstrukciniams pritaikymams su standartinėmis ir pritaikytomis galimybėmis pagal projekto reikalavimus. Pirkėjai gali peržiūrėti šalto formavimo U kanalo produkto informaciją, kad įvertintų galimas specifikacijas ir apdorojimo paslaugas.
Gamybos procesas skirtas plokščioms plieninėms juostoms paversti vientisu atviro profilio profiliu. Priklausomai nuo gamybos linijos ir užsakymo reikalavimų, pagrindiniai etapai paprastai apima medžiagos paruošimą, formavimą, matmenų patikrinimą ir apdailos operacijas.
Gamyba pradedama nuo plieno juostos, parinktos pagal reikiamą rūšį, storį, mechanines savybes ir pritaikymą. „Rongheng“ išvardija Q235B ir Q355B tarp galimų šio gaminių asortimento medžiagų.
Atitinkama klasė turėtų būti patvirtinta pagal taikomą projektavimo standartą ir projekto specifikacijas, o ne pasirenkama vien tik pagal vardinį stiprumą.
Plieninė juosta praeina per formavimo ritinius, kurie palaipsniui sukuria centrinę juostą ir flanšus. Progresyvus formavimas paskirsto deformaciją keliais etapais ir padeda nustatyti reikiamą skerspjūvio geometriją.
Ritinio išlygiavimas, medžiagos nuoseklumas ir įrankių būklė gali turėti įtakos tiesumui, flanšo kampams ir matmenų vienodumui.
Suformavus reikiamą profilį, jį galima nupjauti iki nurodyto ilgio. Priklausomai nuo užsakymo, papildomas apdorojimas gali apimti iš anksto išmuštas skylutes, plyšius ir kitus pritaikytus matmenis, skirtus supaprastinti montavimą.
Baigtos dalys turi būti patikrintos pagal sutartas specifikacijas. Atitinkami tikrinimo taškai gali apimti juostos matmenis, flanšo matmenis, storį, ilgį, tiesumą ir matomo paviršiaus būklę.
Prieš pradėdami gaminti, su tiekėju patvirtinkite taikomą patikrinimo planą ir dokumentus, ypač projektams, kuriems taikomi griežti matmenų nuokrypiai arba konstrukciniai atitikties reikalavimai.
Šaltasis formavimas leidžia gamintojams gaminti profilius iš plieninės juostos, nenaudojant to paties karštojo formavimo būdo, kaip ir naudojant įprastus karšto valcavimo kanalus. Tais atvejais, kai konstrukcija leidžia palyginti plonas dalis, šis metodas gali sumažinti komponentų svorį ir medžiagų sąnaudas.
Tačiau plonesnis plienas automatiškai nėra ekonomiškesnis. Galutinėje konstrukcijoje turi būti atsižvelgta į keliamąją galią, vietinį įlinkį, įlinkį, jungties stiprumą ir reikalingą tarnavimo laiką.
Progresyvus ritininis formavimas palaiko pasikartojančius skerspjūvio matmenis gamybos metu. Nuoseklumas yra svarbus, kai keli kanalai turi sutapti su laikikliais, tvirtinimo detalėmis, tvirtinimo plokštėmis ar kitais plieniniais komponentais.
Gamybos rangovams matmenų nuoseklumas gali sumažinti montavimo sunkumus ir nereikalingus koregavimus surinkimo metu.
Atviras U formos profilis suteikia prieinamus paviršius padėties nustatymui ir prijungimui. Priklausomai nuo konstrukcijos, jis gali būti pjaustomas, gręžiamas, perforuojamas arba įtraukiamas į suvirintus mazgus.
Iš anksto supjaustyti ilgiai ir tiksliai išdėstytos skylės taip pat gali sumažinti antrinį apdorojimą montavimo vietoje, jei gamybos detalės buvo patvirtintos prieš gaminant.
Pramoniniams projektams retai taikomi vienodi matmenų reikalavimai. Individualūs ilgiai, skylių padėtis, plyšiai ir nestandartiniai matmenys gali padėti suderinti kanalą su konkrečiu atraminiu rėmu arba įrangos komplektu.
Pirkėjai turėtų pateikti inžinerinius brėžinius arba aiškias matmenų specifikacijas, kad būtų užtikrinta, jog tiekiama dalis atitinka numatytą įrengimą.
Šaltai formuotas plienas gali pasiūlyti veiksmingą stiprumo ir svorio balansą, kai jo geometrija ir storis yra tinkami numatytoms apkrovoms. Galutinės konstrukcijos charakteristikos priklauso ne tik nuo plieno rūšies: juostos gylio, flanšo pločio, storio, ilgio be atramos, tvirtinimo ir jungties detalių.
Atliekant apkrovas, inžinieriai turėtų patikrinti skyrių naudodami taikomą projektavimo standartą, o ne pasikliauti bendrais gaminių aprašymais.
Dėl atviro profilio šalto formavimo U formos kanalas tinka įvairiems patalpų pramonės ir gamybos darbams.
Įrenginiams lauke, drėgnoje aplinkoje ar vietose, kuriose veikia korozinės medžiagos, pirkėjai turėtų įvertinti, ar reikia cinkavimo, dažymo ar kitos tinkamos apsaugos nuo korozijos sistemos. Nepadengta šaltai formuota sekcija neturėtų būti automatiškai laikoma tinkama ilgalaikiam poveikiui lauke.
Norint pasirinkti tinkamą U formos kanalą, reikia aiškiai suprasti galimą profilių diapazoną ir faktines darbo sąlygas. „Rongheng“ produkto informacijoje pateikiamos šios nuorodos specifikacijos.
| Specifikacijos elementas | Galimas variantas | Pirkimo svarstymas |
|---|---|---|
| Profilio dydis | U80–U300 | Patvirtinkite tikslų juostos gylį, flanšo matmenis ir pjūvio brėžinį. |
| Plieno klasė | Q235B, Q355B | Suderinkite klasę pagal projektines apkrovas ir taikomus standartus. |
| Sienelės storis | 0,8–3,0 mm | Patikrinkite apkrovos reikalavimus, vietinį išlinkimą ir jungties veikimą. |
| Standartinis ilgis | 6 m, 9 m arba 12 m | Pasirinkite ilgius, atitinkančius transportavimo ir montavimo planus. |
| Pjovimo paslauga | Galimas pritaikytas pjovimas | Patvirtinkite gatavo ilgio ir matmenų toleranciją. |
| Skylių apdorojimas | Galimos iš anksto pradurtos skylės ir plyšiai | Pateikite skylės skersmens, tarpų ir padėties brėžinius. |
| Nestandartiniai matmenys | Galima aptarti individualius reikalavimus | Patvirtinkite pagrįstumą, įrankius, kainą ir pristatymo laiką. |
| Paviršiaus apsauga | Reikiamą apdailą patvirtinkite tiekėjui | Atsižvelkite į drėgmę, korozijos poveikį ir priežiūros poreikius. |
Svarbu:Šios specifikacijos yra nuoroda renkantis produktą, o ne konkretaus projekto techninių duomenų lapo pakaitalas. Tikslius sekcijų matmenis, leistinus nuokrypius, medžiagų sertifikatus, paviršiaus apdailą ir taikomus standartus patvirtinkite pirkimo dokumentacijoje.
Tiek šalto formavimo, tiek karšto valcavimo kanalų sekcijos atlieka praktinį vaidmenį plieno gamyboje. Geriausias pasirinkimas priklauso nuo konstrukcinių reikalavimų, galimų matmenų, gamybos tolerancijos ir projekto kainos.
| Palyginimo faktorius | Šaltai suformuotas U kanalas | Karšto valcavimo kanalinis plienas |
|---|---|---|
| Gamybos būdas | Plieninė juostelė palaipsniui formuojasi kambario temperatūroje | Plienas suformuotas karšto valcavimo būdu |
| Tipiškas sekcijos dizainas | Dažnai tinka palyginti plonasieniams, lengviems profiliams | Paprastai galima įsigyti įprastose struktūrinėse kanalų dalyse |
| Matmenų pritaikymas | Profilio geometrija ir apdorojimas gali būti pritaikyti pagal nurodytus reikalavimus | Paprastai pasirenkama pagal turimus valcuotų profilių diapazonus, prireikus papildomai gaminama |
| Svarstymai dėl svorio | Gali sumažinti svorį, kai konstrukcija leidžia plonesnes dalis | Dažnai pasirenkamas sunkesnėms konstrukcijoms, kurioms reikia tinkamų sekcijų savybių |
| Tipiniai naudojimo būdai | Įrangos atramos, rėmai, kreiptuvai ir lengvo plieno gamyba | Struktūriniai rėmai, atramos ir pritaikymai, kuriems reikalingos tinkamos sunkesnės dalys |
| Dizaino reikalavimai | Patikrinkite vietinį įlinkį, įlinkį, jungtis ir sekcijos savybes | Patikrinkite sekcijų savybes, apkrovą, jungtis ir taikomus konstrukcinius standartus |
Nė vienas gamybos būdas nėra visuotinai pranašesnis. Šaltai formuoti profiliai gali būti naudingi lengvoms reikmėms ir pritaikytam gamybai, o karšto valcavimo kanalai gali būti tinkamesni projektams, kuriems reikia sunkesnių sekcijų. Prieš priimdami galutinį sprendimą, inžinieriai turėtų palyginti faktines sekcijų savybes ir patikrintą projektinį pajėgumą.
Patikimas pirkimo sprendimas prasideda nuo programos, o ne nuo vien produkto pavadinimo. Šie veiksmai gali padėti projektų vadovams, inžinieriams ir pirkimų komandoms apibrėžti savo reikalavimus.
Nustatykite apkrovas, nepalaikomą tarpą, palaikymo sąlygas, ryšio išdėstymą ir numatomą aptarnavimo aplinką. Jei naudojate konstrukciją, pateikite šią informaciją atsakingam inžinieriui, kad sekciją būtų galima tinkamai pasirinkti ir patikrinti.
Nurodykite juostos gylį, flanšo plotį, medžiagos storį, flanšo kampą ir visus papildomus geometrinius reikalavimus. Vien sekcijos dydžio etiketė negali aprašyti visų matmenų, kurių reikia tiksliai gamybai.
Q235B ir Q355B yra galimos parinktys, išvardytos Rongheng šalto formavimo U kanalų diapazone. Tinkama klasė turėtų būti parinkta pagal projektinį skaičiavimą, taikomą medžiagų standartą ir projekto dokumentaciją.
Prieš pateikdami užsakymą, nustatykite reikiamus ilgius, skylių vietas, plyšius ir kitą apdorojimo informaciją. Išsamūs brėžiniai padeda sumažinti svetainės pakeitimų skaičių ir išvengti pristatytų profilių ir montavimo komponentų neatitikimų.
Pirkimo komandos turėtų įvertinti visas išlaidas, įskaitant:
Šis metodas padeda pirkėjams nuosekliai palyginti kainas ir nustatyti tinkamiausią projekto variantą.
Produkto kokybė turi įtakos įrengimo efektyvumui, konstrukcinėms savybėms ir ilgalaikiam pagamintų mazgų patikimumui. Prieš pradėdami gaminti, pirkėjai turėtų nustatyti aiškius tikrinimo reikalavimus.
Patikrinkite juostos gylį, flanšo plotį, storį, bendrą ilgį, tiesumą ir kitus svarbius matmenis pagal patvirtintą brėžinį. Agregatuose naudojamų komponentų matmenų suderinamumas yra ypač svarbus.
Patvirtinkite plieno klasę ir paprašykite atitinkamų medžiagų dokumentų, jei to reikalauja projektas. Medžiagos identifikavimas ir atsekamumas gali būti svarbūs reguliuojamiems arba laikantiems darbams.
Patikrinkite, ar profilyje nėra matomų pažeidimų, deformacijų ir sąlygų, kurios gali trukdyti gamybai arba dengimui. Jei nurodyta apsauga nuo korozijos, patvirtinkite dangos tipą ir taikomus tikrinimo kriterijus.
Reikalingų konstrukcijų atveju tikrinimas ir priėmimas turi atitikti projekto specifikaciją ir taikomus inžinerinius standartus. Priežiūros reikalavimai turėtų atspindėti tikrąją aptarnavimo aplinką ir pasirinktą paviršiaus apsaugos sistemą.
Šaltai suformuotas U formos kanalas gaminamas laipsniškai lenkiant plieninę juostą kambario temperatūroje, o įprastas karšto valcavimo kanalų plienas formuojamas karšto valcavimo būdu. Šalto formavimo profiliai dažnai naudojami lengviems profiliams ir individualiems gaminiams gaminti, o karšto valcavimo kanalai dažniausiai pasirenkami sunkesnėms konstrukcijoms. Tinkamas pasirinkimas priklauso nuo reikiamų matmenų, sekcijų savybių ir projektinių apkrovų.
„Rongheng“ nurodo Q235B ir Q355B kaip galimas medžiagas savo šalto formavimo U formos gaminių asortimentui. Pirkėjai prieš užsakydami turi patvirtinti reikiamą klasę, mechanines savybes, medžiagų dokumentus ir taikomus standartus.
Taip. Išvardytos parinktys apima individualų pjovimą, iš anksto pradurtas skylutes, plyšius ir nestandartinius matmenis, kuriuos reikia patvirtinti. Pirkėjai turėtų pateikti išsamius brėžinius, matmenis, kiekius ir apdorojimo reikalavimus, kad tiekėjas galėtų įvertinti pagrįstumą ir išsamią citatos informaciją.
Jis gali būti naudojamas lauke, kai medžiaga, konstrukcijos dizainas ir apsaugos nuo korozijos sistema atitinka aplinką. Nedengtam plienui gali prireikti papildomos apsaugos nuo drėgmės ir korozinio poveikio. Pirkėjai turėtų su tiekėju patvirtinti galimą paviršiaus apdorojimą ir numatomas aptarnavimo sąlygas.
Pasirinkimas priklauso nuo taikomos apkrovos, tarpatramio, atramos sąlygų, jungties konstrukcijos, plieno rūšies ir taikomų konstrukcinių reikalavimų. Atliekant apkrovas, kvalifikuotas inžinierius turi patikrinti sekcijos savybes ir konstrukcinį pajėgumą. Rongheng gali peržiūrėti nurodytus matmenis ir projekto informaciją, kad padėtų nustatyti tinkamas gaminio parinktis.
Pateikite reikiamą profilio dydį, juostos ir flanšo matmenis, storį, plieno rūšį, ilgį, kiekį, paviršiaus apdailą ir visus skylės ar plyšio reikalavimus. Struktūriniams projektams įtraukite atitinkamus brėžinius, numatytą pritaikymą ir techninius standartus. Šie duomenys padeda tiekėjui parengti tikslesnį pasiūlymą ir pristatymo pasiūlymą.
Šaltai suformuotas U-Channel yra praktiškas plieninis profilis, skirtas įrangos atramoms, pramoniniams rėmams, kreipiančiosioms konstrukcijoms, įterptiesiems komponentams ir kitoms gamybos reikmėms, kuriose svarbi sekcijų geometrija, medžiagų efektyvumas ir įrengimo suderinamumas. Norint pasirinkti tinkamą gaminį, reikia atidžiai apsvarstyti plieno rūšį, storį, profilio matmenis, taikomas apkrovas, korozijos poveikį ir apdorojimo reikalavimus. „Rongheng“ siūlo Q235B ir Q355B parinktis, U80–U300 profilių dydžius ir pritaikytas apdorojimo paslaugas pagal patvirtintas specifikacijas. Jei perkate plieno kanalus pramoniniam projektui, įrangos surinkimui ar individualiems gamybos poreikiams,susisiekite su mumisaptarti jūsų brėžinius, techninius reikalavimus, užsakymo kiekį ir pristatymo lūkesčius. Aiškiai apibrėžta specifikacija yra pirmasis žingsnis patikimo ir ekonomiško plieno tiekimo sprendimo link.
