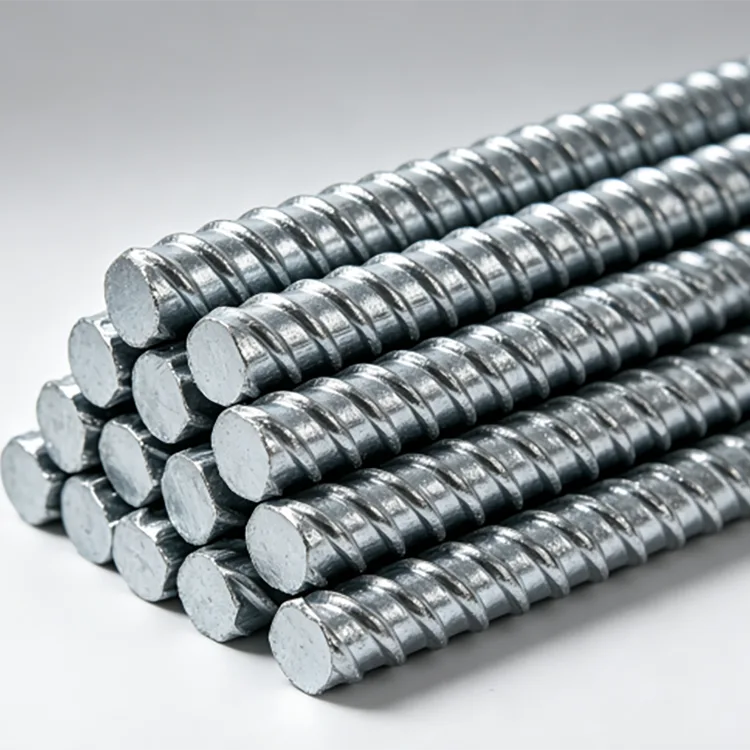

Karštai cinkuoto plieno armatūra

Karštai cinkuoto plieno armatūra yra įprastas karšto valcavimo briaunotas armatūrinis plienas su cinko danga, padengta gatavu strypu. Armatūros strypas išlaiko briaunuotą paviršių ir yra naudojamas kaip armatūra betoninių konstrukcijų viduje arba aplink jas, kur įprastinė juoda armatūra gali būti veikiama didesnė korozijos rizika.

Pagrindinė priežastis, dėl kurios reikia nurodyti cinkuotą armatūrą, yra nepadidinti armatūros pagrindinės laikomosios galios. Jo paskirtis – suteikti plieno paviršiui apsaugą nuo korozijos. Tai ypač naudinga konstrukcijose, kurios veikiamos vandens, drėgmės, chlorido turinčios aplinkos, užteršto dirvožemio arba pakartotinio drėkinimo ir džiovinimo.

Galimos klasės: HRB400, HRB400E, HRB500 ir HRB500E, kurių skersmuo nuo Φ6 mm iki Φ40 mm. Pagal projekto reikalavimus galima nustatyti fiksuoto ilgio, pjovimo ir kitokį apdorojimą.

Techninės specifikacijos

Armatūros strypų cinkavimo vaidmuo

Betonas paprastai suteikia tam tikrą apsaugą įterptam plienui per savo šarminę aplinką. Situacija keičiasi, kai betoną veikia chloridas, drėgmė, karbonizacija, įtrūkimai ar kitos sąlygos, leidžiančios armatūrą pasiekti koroziją skatinančioms medžiagoms.

Cinkuota danga papildo armatūros strypą dar vienu apsaugos sluoksniu. Cinkas veikia kaip fizinis barjeras ir taip pat gali suteikti aukų apsaugą, kai plieno paviršius yra lokaliai veikiamas.

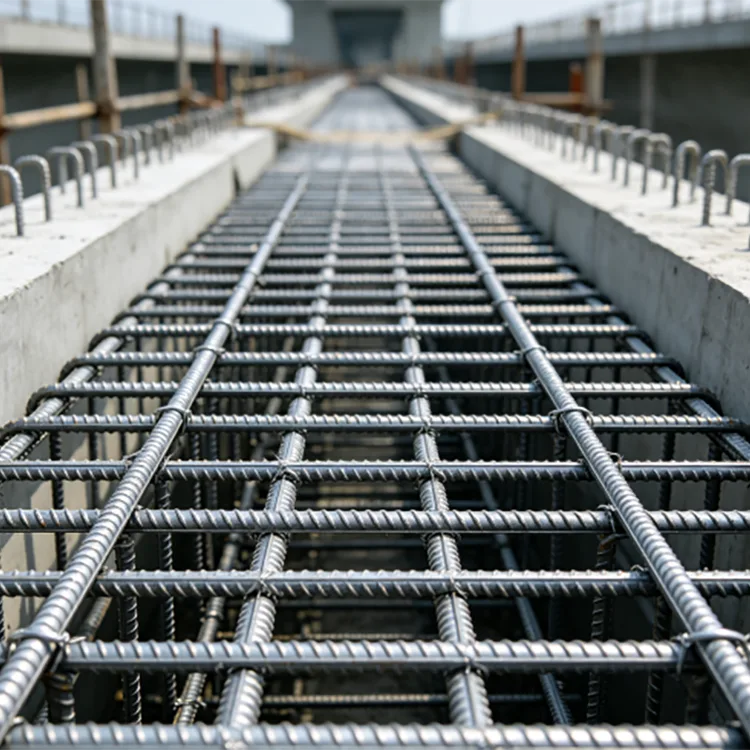

Dėl to cinkuota armatūra ypač aktuali toms konstrukcijoms, kuriose armatūros koroziją po statybos būtų sunku arba brangu taisyti. Tipiški pavyzdžiai yra pakrančių infrastruktūra, vandens valymo konstrukcijos, tiltų komponentai, lauko pamatai ir tam tikros palaidotos konstrukcijos.

Armatūros strypų cinkavimo procesas

Armatūros strypas patikrinamas prieš cinkuojant, siekiant patvirtinti jo plieno rūšį, skersmenį ir paviršiaus būklę. Paviršiaus paruošimas pašalina alyvą, nuosėdas ir kitus teršalus, kad cinkas galėtų tinkamai sukibti su plienu.

Po ėsdinimo ir apdorojimo fliusu, armatūra panardinama į išlydytą cinką maždaug 450 °C temperatūroje. Cinkas reaguoja su plieno paviršiumi ir sudaro metalurginiu būdu sujungtą cinkuotą dangą. Po išėmimo kontroliuojamas cinko perteklius, po kurio atliekamas aušinimas, pasyvavimas ir galutinis patikrinimas.

Ypatingas dėmesys skiriamas deformuoto strypo briaunoms ir slėniams. Pagamintas profilis turi likti aiškiai apibrėžtas, nes briaunos prisideda prie mechaninio armatūros ir betono sukibimo.

HRB400E ar HRB500E?

Renkantis reikia vadovautis konstrukcijos dizainu, o ne cinkavimo reikalavimu.

HRB400 / HRB400E tinka daugeliui įprastų gelžbetoninių konstrukcijų, įrenginių pamatų, elektros infrastruktūros ir bendrų apsaugos nuo korozijos projektų. Kai yra nurodytas seisminis charakteristikas, E klasė turėtų būti parinkta, kai to reikalaujama pagal projekto projektą ir taikomą standartą.

HRB500 / HRB500E užtikrina aukštesnį takumo stiprumo lygį ir labiau tinka projektams su didesniu armatūros poreikiu, didesnėmis konstrukcinėmis apkrovomis arba projektams, kuriuose didesnio stiprumo armatūra gali padėti optimizuoti armatūros kiekį.

Didelės apkrovos pakrantės infrastruktūrai, dideliems atsinaujinančios energijos projektams ir didelėms apsaugos nuo korozijos konstrukcijoms HRB500E gali būti taikomas, kai nurodyta konstrukcijoje.

Kaip pasirinkti armatūros skersmenį

Skersmuo turėtų būti nustatomas pagal armavimo grafiką, apkrovos reikalavimus, betono elementų matmenis ir detalizavimo taisykles.

Šie diapazonai yra viešųjų pirkimų nuorodos, o ne struktūrinių skaičiavimų pakaitalai. Didesnis strypas automatiškai nėra geresnis, jei jis neatitinka reikiamo armatūros atstumo, betoninės dangos ir jungties detalių.

Kur prasminga cinkuota armatūra

Energija ir atsinaujinanti energija

Cinkuota armatūra gali būti naudojama vėjo jėgainių pamatuose, pastočių pamatuose, fotovoltinės infrastruktūros ir kituose lauko energijos projektuose, kur armatūra gali būti veikiama drėgmės ir dirvožemio sąlygų.

Vandens ir nuotekų konstrukcijos

Valymo įrenginiai, vandens rezervuarai, drenažo konstrukcijos, kanalai, laikančiosios konstrukcijos ir kiti su vandeniu susiję betonavimo darbai gali reikalauti papildomos armatūros apsaugos nuo korozijos.

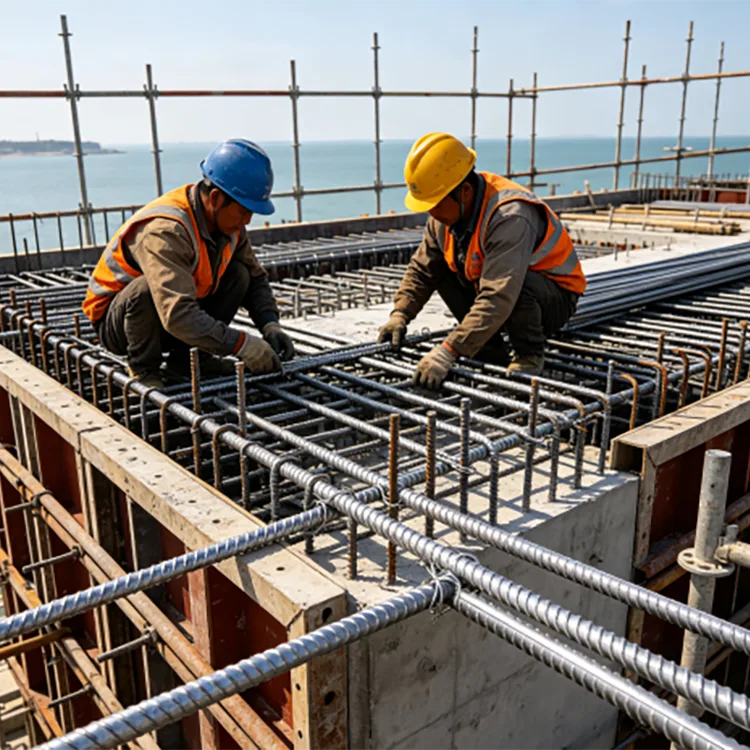

Pakrantės infrastruktūra

Jūrų ir pakrantės pastatai, uostai, tiltai, pajūrio sienelės ir kitos chlorido paveiktos konstrukcijos yra įprastas panaudojimas, kai įterptosios armatūros korozija gali tapti ilgalaikės priežiūros problema.

Lauko pamatai

Įrangos pagrindams, reklaminių lentų pamatams, užuolaidinių sienų pamatams ir lauko plieninių konstrukcijų pamatams gali būti naudojama cinkuota armatūra, kai drėgmė ir dirvožemio poveikis pateisina papildomą apsaugą.

Palaidotos konstrukcijos

Požeminiai inžineriniai koridoriai, palaidoti įrangos pamatai ir kitos žemesnės kokybės betoninės konstrukcijos gali nurodyti cinkuotą armatūrą, kai grunto sąlygos ir projekto projektas nustato armatūros korozijos pavojų.

Kas nutinka pjovimo, lenkimo ir suvirinimo metu?

Cinkuota armatūra gali būti pjaustoma ir lankstoma pagal armatūros konstrukciją. Tačiau gamyba turėtų būti planuojama atsižvelgiant į cinko dangą.

Jei pjaunant atidengiamas plienas, pjūvio vieta turi būti apžiūrėta ir pataisyta tinkama cinko danga, kai to reikalaujama projekto specifikacijoje.

Suvirinimas taip pat lokaliai veikia cinkuotą sluoksnį. Cinkas turi būti pašalintas iš suvirinimo vietos, kaip reikalaujama pagal suvirinimo procedūrą, o pažeistą vietą po suvirinimo ir aušinimo reikia tinkamai pataisyti nuo korozijos.

Dėl šios priežasties, kai projektui reikia atlikti išsamią išankstinę gamybą, naudinga prieš cinkuojant patvirtinti lenkimo, pjovimo ir suvirinimo grafiką, o ne visą apdorojimą laikyti po cinkavimo.

Cinkuota armatūra ir betoninis tvirtinimas

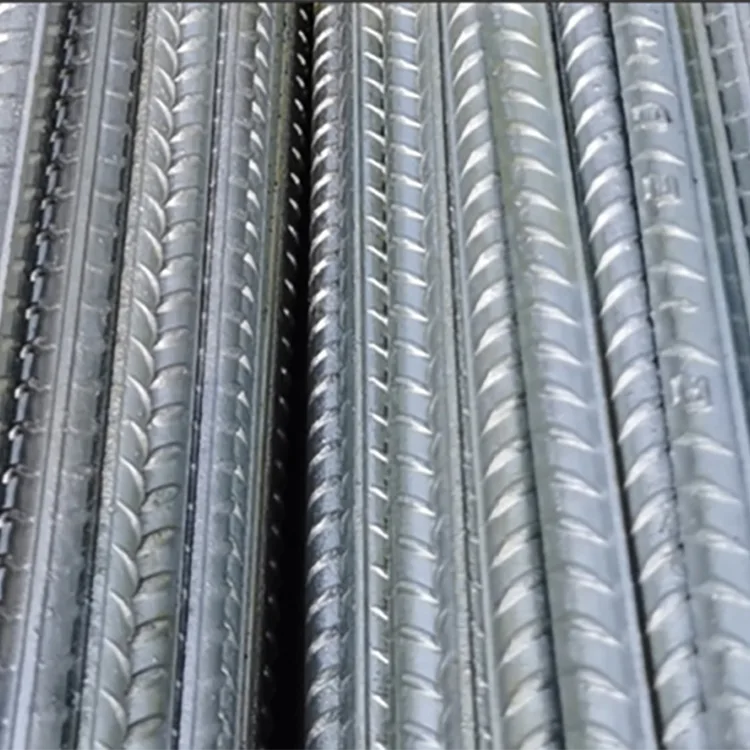

Cinkavimas nepašalina briaunų nuo armatūros strypo. Išlieka briaunų geometrija mechaniniam sujungimui su betonu.

Tačiau konkrečiam konstrukciniam projektui sukibimas ir tvirtinimas turėtų būti vertinami pagal taikomą betono projektavimo standartą, strypo skersmenį, betono stiprumą, dangą, kūrimo ilgį ir konstrukcijos metodą. Cinkuota sąlyga turėtų būti įtraukta į projekto specifikaciją, o ne prielaida, kad kiekviena betono detalė automatiškai yra identiška nepadengtai armatūrai.

Cinko dangos pasirinkimas

Pagal bendruosius apsaugos nuo korozijos reikalavimus galima nurodyti standartinę ≥85 μm cinkuotą dangą. Jei projektas yra labiau veikiamas druskos purškimo, drėgmės ar korozinių sąlygų, galima aptarti storesnę dangą iki 275 μm.

Dėl dengimo reikalavimo reikia susitarti prieš gaminant, nes reikalingas cinko lygis turi įtakos cinkavimo procesui, tikrinimo kriterijams ir projekto kainai.

Pakrantės, jūros ar chemiškai agresyvioje aplinkoje cinko storis turėtų būti vertinamas kartu su betono danga, betono kokybe, įtrūkimų kontrole, drenažu ir bendra apsaugos nuo korozijos konstrukcija.

Kokybės kontrolė

Kokybės tikrinimas prasideda nuo pagrindo armatūros. Plieno klasė, skersmuo, paviršiaus būklė ir mechaninės savybės tikrinamos pagal pirkimo specifikaciją.

Po cinkavimo tikrinamas gatavų strypų dangos tęstinumas, paviršiaus būklė, matomi defektai ir cinko dangos storis. Taip pat tikrinamas briaunų profilis ir strypo matmenys, nes per didelis cinko susikaupimas neturėtų trukdyti normaliam naudojimui ar konstrukcijai.

Eksporto ir inžinerijos užsakymams gali būti pateikti gamyklinių medžiagų sertifikatai, cinkavimo patikrinimo protokolai, pakavimo dokumentai ir kiti sutarti kokybės dokumentai. Taip pat gali būti surengtas trečiosios šalies patikrinimas, kai to reikalauja projektas.

Projekto paraiška

Pastotės ir vėjo energijos fondas

Vykdant elektros infrastruktūros projektą buvo pasirinkta karštai cinkuota armatūra HRB400E vėjo jėgainių pamatams, pastočių konstrukcijoms, pagalbinė armatūra su įžeminimu susijusioms konstrukcijoms ir įmontuoti laikantys komponentai.

Pasirinkimas buvo pagrįstas poreikiu derinti seisminio lygio armatūros reikalavimus su papildoma apsauga nuo korozijos lauko sąlygomis, kai lietus, sąlytis su dirvožemiu ir ilgalaikis poveikis aplinkai. Cinkuotas paviršius suteikė papildomą apsaugą, o briaunotas strypas išlaikė reikiamą armatūros konfigūraciją.

Karštai cinkuota armatūra vs juoda armatūra

Juoda armatūra išlieka tinkama daugeliui įprastų gelžbetonio projektų, kur betono sistema ir poveikio sąlygos užtikrina pakankamą apsaugą nuo korozijos.

Cinkuota armatūra turi didesnę pradinę medžiagų kainą dėl papildomo cinkavimo proceso. Jo vertė tampa akivaizdesnė, kai armatūros korozija sukeltų didelių remonto sunkumų arba sukeltų gyvavimo ciklo išlaidų.

Todėl pirkimų atveju palyginimas turėtų apimti poveikio klasę, numatomą eksploatavimo laikotarpį, betono konstrukciją, techninės priežiūros galimybes ir armatūros korozijos pasekmes, o ne lyginti tik kainą už toną.

Informacija apie pirkimą

Norėdami gauti citatą, pateikite šią informaciją:

DUK

Ar karštas cinkavimas keičia armatūros tvirtumą?

Cinkavimo procesas visų pirma yra paviršiaus apsaugos apdorojimas. Pagaminta armatūra vis tiek turi atitikti nurodytus plieno klasės mechaninius reikalavimus. Mechaninės savybės turėtų būti patikrintos pagal taikomus medžiagų patikrinimo ir projekto reikalavimus.

Ar cinkuota armatūra vis dar jungiasi su betonu?

Taip. Deformuoti šonkauliai lieka ant strypo ir užtikrina mechaninį susijungimą su betonu. Konkrečiam projektui nustatyti tvirtinimo ir plėtros reikalavimai vis tiek turėtų atitikti taikomą konstrukcijos projektavimo standartą.

Ar galima suvirinti cinkuotą armatūrą?

Taip, bet suvirinimas turi įtakos cinko dangai aplink suvirinimo siūlę. Atliekant suvirinimo procedūrą reikia atsižvelgti į cinkuotą paviršių, o pažeistą apsaugą nuo cinko reikia pataisyti po suvirinimo.

Ar po cinkavimo armatūra gali būti sulenkta?

Jis gali būti sulenktas, kai lenkimo operacija yra suderinama su strypo laipsniu, skersmeniu ir projekto reikalavimais. Norint atlikti plataus masto gamybą, pageidautina patvirtinti lenkimo grafiką prieš cinkavimą ir apžiūrėti dangą po lenkimo.

Ar pakrančių projektams pakanka 85 μm cinko dangos?

Nebūtinai. Pakrantės ir jūros poveikiui gali prireikti didesnės cinko specifikacijos. Galima aptarti dangą iki 275 μm, betoninę dangą ir bendrą projekto korozijos kontrolės projektą.

Kuo skiriasi HRB400E ir HRB500E?

Pagrindinis skirtumas yra nurodytas stiprumo lygis. HRB400E takumo stiprumo lygis yra ne mažesnis kaip 400 MPa, o HRB500E takumo stiprumo lygis yra ne mažesnis kaip 500 MPa. E žymėjimas yra susijęs su papildomais seisminių įrenginių reikalavimais.

Ar cinkuotas armatūra gali būti tiekiama nestandartinio ilgio?

Taip. Standartiniai ilgiai yra 9 m ir 12 m, o fiksuoti ilgiai nuo 6 iki 15 m gali būti aptariami pagal projekto grafiką ir transportavimo reikalavimus.

Kokius dokumentus galima pateikti inžineriniam ar eksporto užsakymui?

Pagal pirkimo specifikaciją gali būti rengiami medžiagų sertifikatai, gaminių tikrinimo protokolai, cinkavimo tikrinimo dokumentai, pakuočių sąrašai ir kiti sutarti eksporto ar projekto dokumentai.
