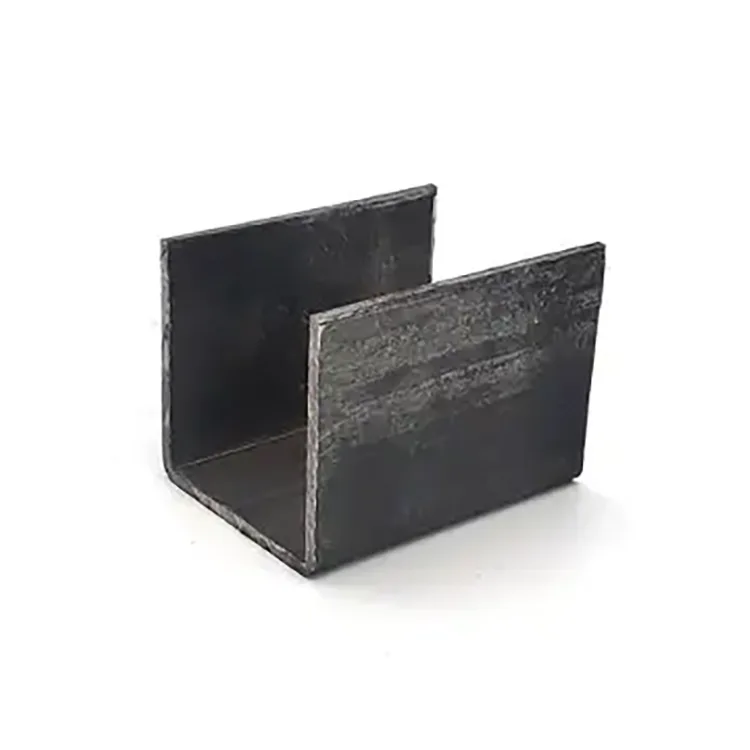

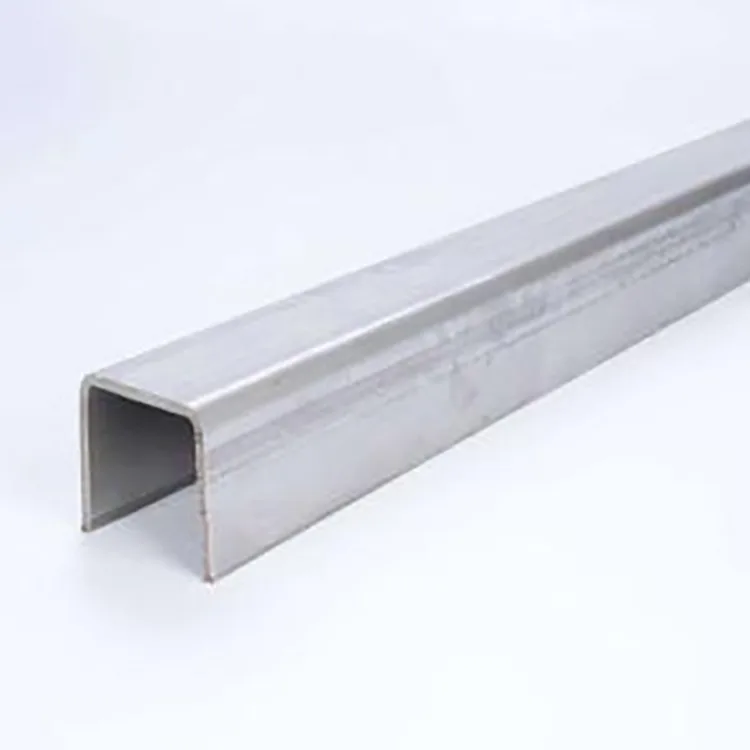

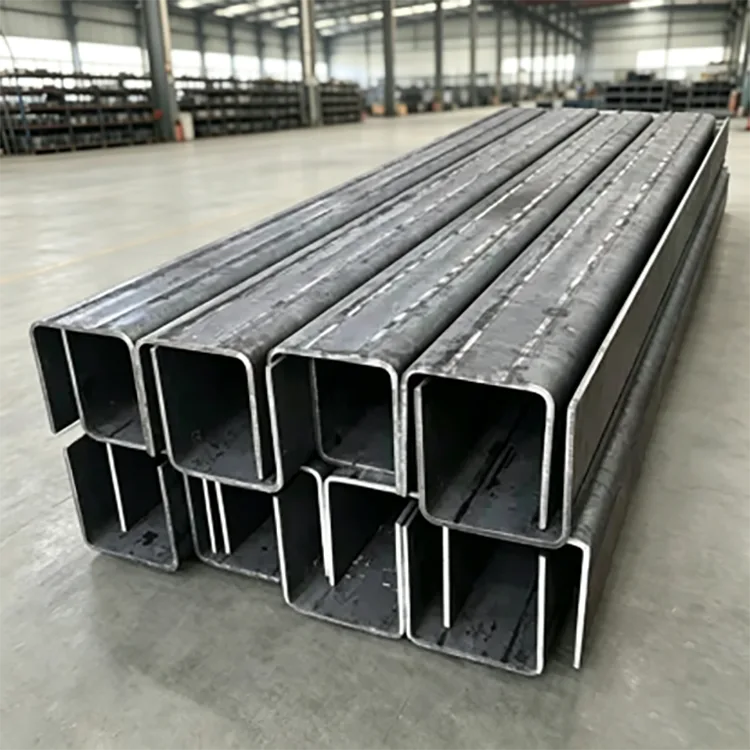

Šaltai suformuotas U kanalas

Šaltai suformuotas U-Channel yra sukurtas projektams, kuriuose tradicinis kanalų plienas yra per sunkus ir brangus, o kvadratiniai arba stačiakampiai vamzdžiai yra brangesni arba mažiau patogūs tvirtinti ir išdėstyti. Pagaminta iš kokybiško plieno juostelės per integruotą kambario temperatūros šalto formavimą, sekcija turi įprastą U formos griovelį, atvirą prieigą ir tikslią padėtį.

Palyginti su C ir Z sekcijomis, kurios dažniausiai naudojamos kaip stogo ir sienų apmušalai, U kanalų plienas geriau tinka atramosi, tvirtinimo kanalams, įrangos pagrindams, įterptoms dalims, vamzdžių atramoms, kreipiančiosioms konstrukcijoms ir gaubtų rėmams. Jo atviras griovelis taip pat leidžia patogiai pritvirtinti varžtais, suspausti, nukreipti ir nustatyti padėtį montuojant.

Dėl šios priežasties jis ypač tinka sausoms patalpų dirbtuvėms, uždaroms gamykloms ir kitoms nerūdijančioms aplinkoms be lietaus, druskos purškimo ar rūgščių ir šarmų poveikio, ypač ten, kur reikia kontroliuoti medžiagų sąnaudas ir įrengimo efektyvumą.

Techninės specifikacijos

Standartinis gamybos procesas

Gamyba pradedama tikrinant plieninę ritę, o po to automatiškai išlyginama ir ištiesinama, kad būtų pašalintas medžiagos įtempis. Tada juostelė praeina per kelias rulono formavimo stotis, kad palaipsniui būtų sukurta U formos sekcija, po to atliekamas tikslus dydis, servo CNC fiksuoto ilgio pjovimas ir pasirenkamas automatinis perforavimas arba kampų pjovimas.

Gatavi profiliai vėl ištiesinami prieš visą vizualinį ir matmenų patikrinimą, sujungimą ir sandėliavimą.

Plieno ritės patikrinimas → išlyginimas ir tiesinimas → laipsniškas šaltas valcavimo formavimas → U profilio dydžio nustatymas → CNC fiksuoto ilgio pjovimas → perforavimas / kampų pjovimas → antrinis tiesinimas → matmenų ir vizualinė patikra → surišimas ir sandėliavimas

Skirtingai nuo karšto valcavimo profilių, šiame procese nenaudojamas aukštos temperatūros valcavimo etapas. Tai leidžia nuolatinio formavimo metu kontroliuoti profilio matmenis, tiesumą, skylių padėtį ir briaunų geometriją, o tai naudinga projektams, kuriems reikalingas tikslus surinkimas.

Kuo U kanalo plienas skiriasi

Lengvas dizainas su mažesnėmis bendromis sąnaudomis

Šaltasis formavimas padidina plieno stiprumą dėl darbo grūdinimo, todėl tinkamose srityse vietoj sunkesnio tradicinio kanalo galima naudoti plonesnę sienelę. Rezultatas – mažesnės plieno sąnaudos ir mažesnės transportavimo, kėlimo ir montavimo išlaidos.

Įprastose lengvose ir vidutinėse atramose šaltai formuotas dizainas gali būti daugiau nei 30% lengvesnis nei tradicinis kanalinis plienas, todėl sumažėja medžiagų, krovinių ir darbo sąnaudos.

U formos griovelis tvirtinimui ir padėties nustatymui

Atvira U formos sekcija yra vienas pagrindinių jos praktinių privalumų. Tai yra patogus paviršius plyšių tvirtinimui, nukreipimui, ribojimui, įrangos padėties nustatymui, vamzdžių suspaudimui ir įterptoms konstrukcijoms.

Tuo sekcija taip pat skiriasi nuo C ir Z plieno. Įtvarai dažniausiai pasirenkami C ir Z sekcijos, o U kanalo plienas dažniau naudojamas ten, kur pats profilis turi veikti kaip atrama, pagrindas, kreiptuvas ar tvirtinimo kanalas.

Matmenų tikslumas tiesioginiam surinkimui

Profiliai formuojami automatine ritininio formavimo linija ir praeina per dydžio nustatymo ir tiesinimo procesus. Tai padeda išlaikyti vienodus sekcijos matmenis, tiesias briaunas ir kontroliuojamą sukimąsi.

Projektams, kuriuose naudojamos iš anksto pradurtos skylės arba fiksuoto ilgio elementai, siekiama tiekti komponentus, kuriuos būtų galima surinkti tiesiogiai, o ne pakartotinai pjaustyti ar taisyti vietoje.

Lengvas pjovimas, suvirinimas ir gręžimas

Natūralus juodo plieno paviršius neturi cinkuotos dangos, į kurią reikia atsižvelgti pjovimo ar suvirinimo metu. Medžiaga gali būti pjaustoma, gręžiama, virinama arba lankstoma pagal gamybos reikalavimus.

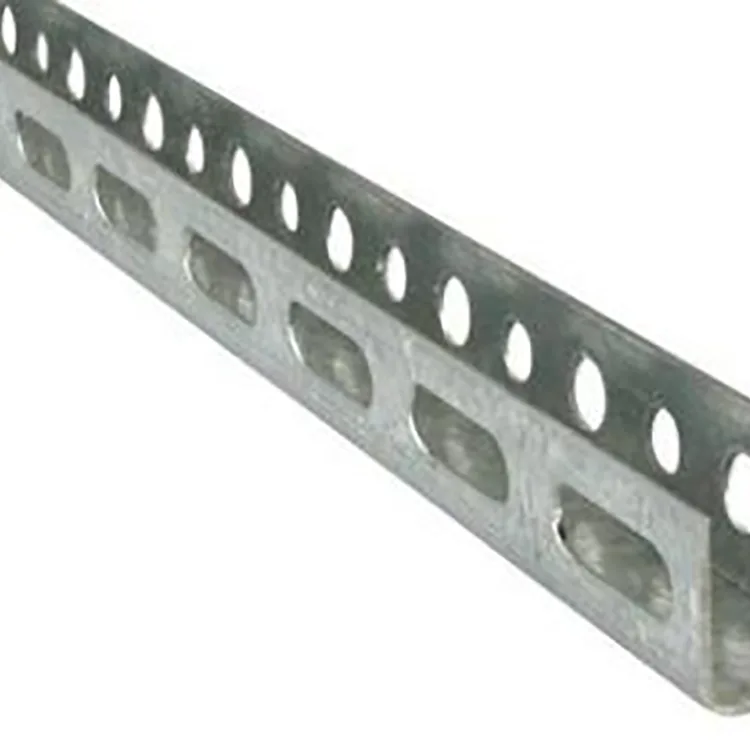

Prieš išsiuntimą taip pat gali būti pagamintos iš anksto pradurtos skylės, plyšiai, kampų pjūviai ir fiksuoto ilgio sekcijos, todėl sumažės vietos apdorojimo, reikalingo renovacijos ir įrangos palaikymo projektams, kiekis.

Švarus skyrius ir reguliari išvaizda

Tinkamai suformuota U sekcija turi plokščią paviršių, taisyklingas briaunas ir nuoseklią geometriją. Po surinkimo komponentai gali išlaikyti vienodus tarpus ir tvarkingą bendrą išvaizdą, todėl jie tinka ne tik funkcionaliems plieno gaminiams, bet ir matomoms vidaus konstrukcijoms, dirbtuvėms ir parodų ar salonų erdvėms.

Bendrų projektų problemų sprendimas

Mažesnės medžiagų ir montavimo išlaidos:

Šaltai suformuotas plonasienis dizainas gali sumažinti svorį 30%+, palyginti su tradiciniu kanaliniu plienu, o tai gali sumažinti transportavimo, kėlimo ir darbo sąnaudas.

Mažiau svetainės taisymo:

CNC rulonų formavimas ir tiesinimas užtikrina vienodus matmenis ir tiesumą, padedant sumažinti pjovimo, gręžimo ir korekcijos darbus po pristatymo.

Greitesnis montavimas:

Standartinis U formos griovelis gali būti naudojamas tiesiogiai tvirtinimui, nukreipimui, atremimui ir padėties nustatymui. Su iš anksto pramuštomis skylėmis ar plyšiais daug komponentų galima surinkti be papildomo gamybos vietoje.

Geriau tinka lengvoms konstrukcijoms:

Grūdinimas šaltuoju būdu pagerina suformuotos sekcijos tvirtumą, todėl tinka lengvos ir vidutinės apkrovos atramoms, įrangos laikikliams, vamzdžių atramoms ir atitvarų konstrukcijoms, kai sekcija tinkamai parinkta apkrovai.

Realios projektų paraiškos

1 atvejis: Išmaniosios gamybos dirbtuvės įrangos palaikymo sistema

Projekte buvo įrengtas modernus išmanusis gamybos cechas su sausa, nuo dulkių kontroliuojama patalpų aplinka. Klientui reikėjo daugybės įrangos tvirtinimo kronšteinų ir vamzdžių atraminių rėmų, atitinkančių konstrukcijos stabilumo, didelio plokštumo ir kontroliuojamos projekto kainos reikalavimus.

Pasirinkta medžiaga buvo Q235B šalto formavimo U formos kanalas, U100–U140, su 1,5–2,0 mm sienelės storiu ir iš anksto perforuotomis padėties nustatymo angomis.

U formos griovelis atitiko įrangos padėties ir vamzdžių tvirtinimo reikalavimus be papildomo suvirinimo vietoje. Montavimo efektyvumas padidėjo 40%, o lengva konstrukcija sumažino transportavimo ir kėlimo reikalavimus. Palyginti su tradiciniu kanalo-plieno sprendimu, bendra projekto kaina sumažėjo 23%.

Aukšto profilio lygumas taip pat padėjo išvengti įrengimo nukrypimų aplink įrangą. Sukomplektuota paramos sistema išliko stabili ir neatsipalaidavusi, su tvarkingu dirbtuvių išdėstymu ir vienkartiniu projekto priėmimu.

2 atvejis: senesnės gamyklos vidaus konstrukcijų atnaujinimas

Senesnėje pramonės gamykloje reikėjo naujų patalpų pertvarų, įrangos atramų ir vamzdžių tvirtinimo konstrukcijų. Kadangi esamo pastato keliamoji galia buvo ribota, sunkios plieninės sekcijos nebuvo tinkamos renovacijai.

Projekte buvo naudojamas įvairių dydžių Q235B šalto formavimo U kanalas pagal skirtingus palaikymo reikalavimus.

Lengva sekcija padėjo patenkinti esamo pastato apkrovos apribojimus, be reikalo nepadidinant konstrukcinės naštos. Jo kompaktišką formą taip pat buvo lengviau montuoti uždarose vietose aplink esamą įrangą ir vamzdynus.

Po montavimo atnaujintos konstrukcijos užtikrino stabilią atramą išlaikant švarų išdėstymą, todėl U kanalas tinkamas lengvam patalpų gamyklos renovacijai.

Kaip pasirinkti tinkamą U kanalą

Pagal aplinką:

Jis daugiausia rekomenduojamas sausoms, vėdinamoms patalpoms be tiesioginio lietaus ar korozinio poveikio. Drėgnoms dirbtuvėms reikėtų pagalvoti apie papildomą rūdžių prevencinį gruntą. Lauke, purškiama druska ir stipriai korozinė aplinka reikalauja tinkamos apsauginės dangos arba kitokio plieno profilio.

Pagal medžiagą:

Q235B tinka bendroms lengvoms atramoms, laikikliams ir gaubtų konstrukcijoms. Q355B rekomenduojamas, kai reikia didesnio stiprumo, pvz., didesnių tarpatramių, sunkesnių įrangos pagrindų ar armavimo darbų.

Pagal skyriaus dydį:

U80–U120 galima naudoti mažesnėms vamzdžių ir įrangos atramoms. U140–U200 tinka pagrindinėms korpusų konstrukcijoms ir stelažų pagrindams. Sunkesnėms armatūrai ir didesniems pagrindams gali būti naudojamos didesnės dalys, pvz., U250–U300, atsižvelgiant į faktinę apkrovą.

Pagal sienelės storį:

0,8–1,2 mm paprastai naudojamas lengvoms padėties ir nelaikančiosioms reikmėms; Įprastoms atraminėms konstrukcijoms tinka 1,5–2,0 mm; 2,5–3,0 mm yra skirtas sunkesnėms atramoms ir armavimui.

Galutinis sekcijos dydis turi būti patvirtintas pagal tarpatramį, apkrovą, tvirtinimo būdą ir montavimo sąlygas, o ne pasirinkti tik pagal profilio dydį.

Paviršius ir taikymo aplinka

Standartinis gaminys tiekiamas kaip natūralus juodas plienas be cinkuotos dangos. Dėl to vėlesnis pjovimas, suvirinimas ir gręžimas tampa nesudėtingas, o pirkėjas prireikus gali padengti gruntu, dažais ar kitu tinkamu paviršiaus apdorojimu.

Produktas geriausiai tinka:

Sausos patalpų gamyklos ir dirbtuvės

Įrangos atraminiai rėmai

Vamzdžių ir kabelių laikančiosios konstrukcijos

Įrangos bazės

Vidaus pertvaros ir atitvarai

Įterpti plieno komponentai

Vadovo ir padėties nustatymo konstrukcijos

Lengvojo plieno renovacijos projektai

Lauko konstrukcijoms, pakrantės zonoms, nuolatinei drėgmei arba aplinkai, veikiamai rūgščių ir šarmų, prieš gaminant reikia nurodyti apsaugą nuo korozijos.

Individualus apdorojimas ir masinis tiekimas

U kanalas gali būti gaminamas pagal projekto brėžinius, o ne apribotas standartiniais atsargų dydžiais. Galimas apdorojimas apima iš anksto pramuštas skylutes, plyšius, kampų pjovimą, kampinį pjovimą, fiksuoto ilgio pjovimą ir nestandartinius matmenis.

Projektams, kuriuose naudojami pakartotiniai pagalbiniai komponentai, išankstinis apdorojimas gali sumažinti vietos pjovimo ir gręžimo skaičių. Pirkėjai, prašydami pasiūlymo, gali pateikti brėžinius, sekcijų matmenis, tarpus tarp skylių, ilgio reikalavimus ir medžiagos klasę.

Didesniems užsakymams gamyba gali būti organizuojama pagal reikiamą dydžių derinį ir pristatymo grafiką, prieš sujungiant ir išsiunčiant atliekama matmenų patikra.

Gamyklos kokybės kontrolė

Kokybės kontrolė prasideda nuo įeinančios plieno ritės, kur prieš formuojant patikrinama medžiagos klasė ir pagrindinės matmenų sąlygos.

Gamybos metu pagrindiniai valdymo taškai yra juostos išlyginimas, rulono formavimo stabilumas, sekcijų matmenys, tiesumas, skylės padėtis ir pjovimo ilgis. Suformavus profilius, atliekamas antrinis tiesinimas ir galutinis vizualinis bei matmenų patikrinimas.

Ypatingas dėmesys skiriamas sukimui, deformacijai, briaunų būklei ir nuoseklumui tarp partijų. Iš anksto perforuotų gaminių angų padėtis ir tarpai taip pat tikrinami, nes šie matmenys tiesiogiai veikia montavimą.

Šis gamybos metodas yra svarbus projektams, kuriuose pristatytas U kanalas turi atitikti brėžinius ir būti surinktas su kitais pagamintais komponentais be pakartotinio vietos pataisymo.

DUK

1 klausimas: ar šaltai suformuotas U kanalas yra stipresnis už įprastą kanalo plieną?

Tinkamoms lengvoms ir vidutinėms apkrovoms, šaltasis formavimas įveda darbo grūdinimą ir gali užtikrinti didesnį suformuotos medžiagos stiprumą. Be to, sekcija yra taisyklinga ir atspari deformacijai, tinkamai parinkta ir sumontuota. Esant stipriai apkrautoms pirminėms konstrukcijoms, reikiamos apkrovos apskaičiavimas turėtų nustatyti, ar reikalingas sunkesnis kanalas ar didelio stiprumo ruožas.

2 klausimas: ar U kanalas gali pakeisti tradicinį kanalo plieną?

Jis gali pakeisti tradicinį kanalų plieną daugelyje lengvų ir vidutinių apkrovų, tokių kaip atramos, laikikliai, gaubtai, įterptosios konstrukcijos ir įrangos pagrindai. Jis neturėtų automatiškai pakeisti sunkių pirminių sijų ar konstrukcijų, kurias patiria didelis poveikis arba koncentruotos apkrovos.

3 klausimas: ar galite iš anksto išmušti skylutes ir iškirpti nestandartinius ilgius?

Taip. Pagal brėžinius galima pagaminti išankstinį perforavimą, kampų pjovimą, įpjovą, kampinį pjovimą ir nestandartinius fiksuotus ilgius. Tai leidžia komponentams pristatyti paruoštus surinkimui.

4 klausimas: kuo skiriasi U kanalo ir C/Z apkabos sekcijos?

C ir Z sekcijos dažniausiai naudojamos stogo ir sienų apmušalams. U sekcijos dažniau naudojamos atramoms, pagrindams, įterptoms dalims, tvirtinimo kanalams, kreiptuvams ir padėties nustatymo konstrukcijoms. Pasirinkimas turi atitikti tikrąją struktūrinę funkciją.

5 klausimas: ar šaltai suformuotas U formos kanalas lengvai pasisuks ar deformuosis?

Tinkamai pagaminta sekcija formuojama, formuojama ir ištiesinama, kad būtų galima kontroliuoti sukimąsi ir deformaciją pagal taikomus standartinius reikalavimus. Tinkama medžiaga, sienelės storis, pjūvio dydis ir montavimo būdas taip pat svarbūs norint išlaikyti matmenų stabilumą eksploatacijos metu.

6 klausimas: kas yra geresnis, Q235B ar Q355B?

Q235B tinka bendrai lengvam atraminiam ir korpusui. Q355B užtikrina didesnį stiprumą ir geriau tinka sunkesnėms įrangos bazėms, didesniems tarpatramiams ir armavimo darbams, kai to reikalauja konstrukcijos projektas.

7 klausimas: ar paviršius gali būti cinkuotas arba dažytas?

Taip. Standartinis gaminys yra natūralus juodas plienas, todėl jį galima apdoroti tinkamu gruntu, dažais, milteliniu dažymu arba cinkavimu pagal projekto aplinkos ir korozijos reikalavimus.
