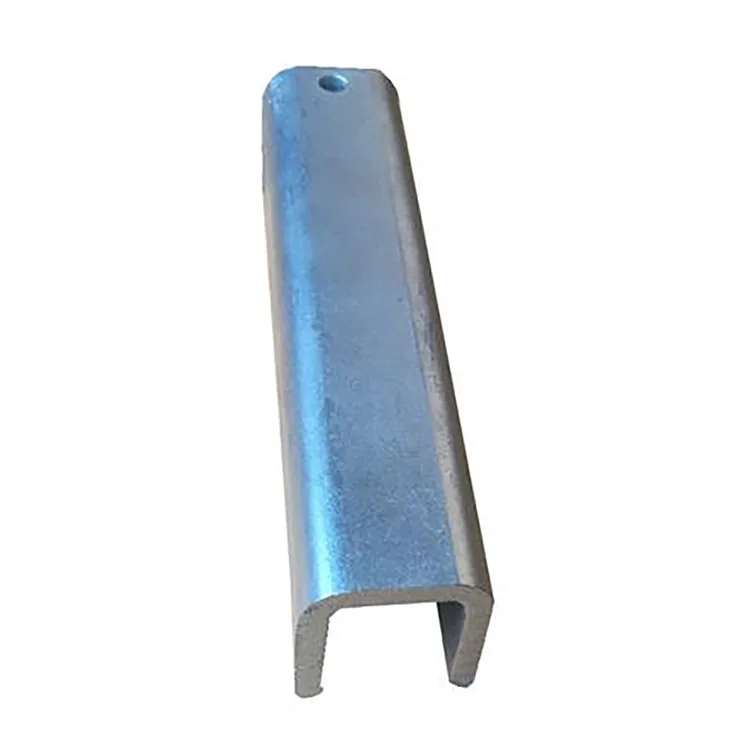

Cinkuotas U kanalas

Cinkuotas U formos kanalas pasirenkamas, kai projektui reikalinga atvira plieninė dalis, skirta komponentams tvirtinti, išdėstyti arba palaikyti lauke, o ne uždaras vamzdis ar įprastas C/Z apvadas.

U formos sekcija sukuria ištisinį pagrindą ir šoninius flanšus varžtams, užveržimui ir sujungimui. Jis dažniausiai naudojamas įrangos bazėms, vamzdžių atramoms, fotovoltinėms konstrukcijoms, lauko rėmams, įterptoms atramoms ir komunaliniams įrenginiams.

Gamybos seka yra svarbi. Iš plieninės juostos pirmiausia rulonu formuojamas reikiamas U profilis, po to pjaustoma ir perforuojama. Užbaigta sekcija iš anksto chemiškai apdorojama ir karštai cinkuojama. Taikant šį metodą išvengiama cinkuotos juostos lenkimo į galutinę formą ir užtikrinama suformuotos dalies, įskaitant U kanalo vidų, apsauga nuo cinko.

Lauko projektams tinkamas derinys yra ne tik „storesnis cinkas = geriau“. Reikėtų kartu atsižvelgti į sekcijos dydį, plieno rūšį, sienelės storį, konstrukcinę apkrovą, poveikio aplinką ir numatomą tarnavimo laiką.

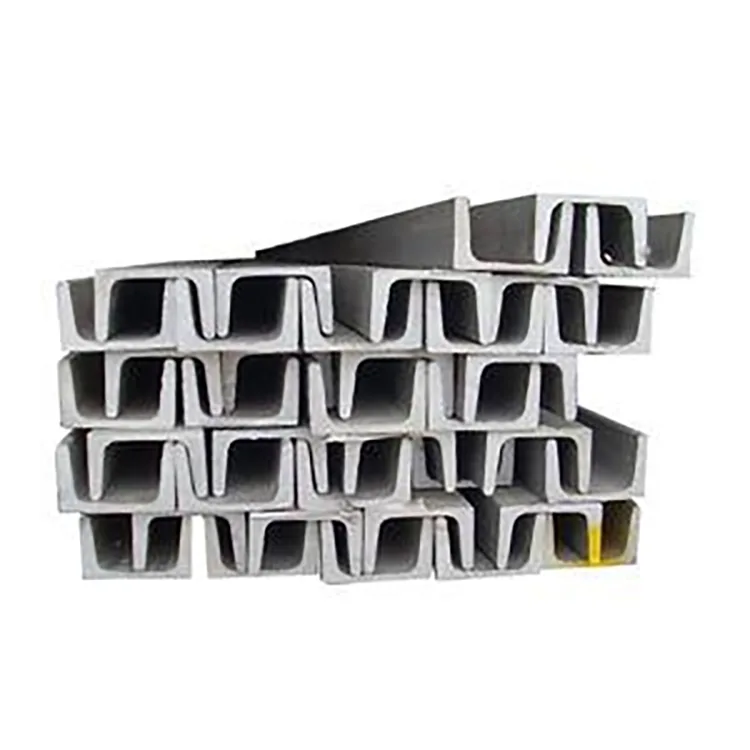

Svarbi pjūvio geometrija

Pagrindinis U kanalo pranašumas yra jo atvira geometrija.

Apatinėje dalyje yra ištisinis guolio paviršius, o du šoniniai flanšai gali būti naudojami varžtinėms jungtims, spaustukams, laikikliams ir padėties komponentams pritvirtinti. Tai naudinga, kai montuotojams reikia prieigos prie ryšio iš atviros pusės.

Palyginti su C arba Z sekcija, U kanalas paprastai yra patogesnis įrangos pagrindams, vamzdžių atramoms ir padėties konstrukcijoms. C ir Z sekcijos dažniausiai parenkamos pagal jų konstrukcinį pobūdį kaip įtvarai arba rėmo elementai.

Todėl projektams, kuriuose naudojama fotovoltinė įranga, lauko vamzdynai ar mašinų atramos, U sekcija gali sumažinti papildomų pagamintų laikiklių poreikį.

Techninės specifikacijos

Kodėl pirmiausia reikia formuoti ir cinkuoti vėliau?

Šio tipo gaminiams formavimas ir didžioji dalis gamybos turėtų būti baigti prieš cinkuojant karštuoju būdu.

Gamybos kelias yra:

Plieninės juostos tikrinimas → Lygiavimas → U profilio rulonų formavimas → CNC pjovimas → Perforavimas ir kampų apdirbimas → Tiesinimas → Riebalų pašalinimas → Beicavimas → Lygiavimas → Džiovinimas → Karštas cinkavimas → Aušinimas/pasyvavimas → Cinko patikra → Galutinė patikra → Pakavimas

Ši seka leidžia gamintojui kontroliuoti galutinius U formos matmenis prieš cinkuojant.

Tai taip pat reiškia, kad skylės, kampai ir suformuoto profilio vidus yra laikomi baigtos sekcijos dalimi, o ne pasikliaujama danga, kuri turi atlaikyti vėlesnes formavimo operacijas.

Po cinkavimo reikia vengti nereikalingo lenkimo ar stipraus formavimo. Jei medžiagą reikia suvirinti arba pjaustyti darbo vietoje, pažeistą cinko vietą reikia nuvalyti ir pataisyti tinkama cinko turinčia danga.

Cinko dangos pasirinkimas

Cinko danga turi būti suderinta su faktine korozijos aplinka.

85 μm+ tinka kaip pradinė specifikacija įprastoms lauko sąlygoms vidaus zonose, kur ekspozicija yra santykinai vidutinė.

120–180 μm dangą galima naudoti drėgnoms gamykloms, žemės ūkio ir gyvulininkystės įrenginiams, upės pakrantėms ir kitoms vietoms, kuriose drėgmė yra patvari.

200–275 μm sunkesnė danga skirta didesnės korozijos poveikio projektams, tokiems kaip pakrantės zonos, uostai, chemijos įrenginiai ir nuotekų aplinka. Tikslus dengimo reikalavimas vis tiek turi būti patvirtintas atsižvelgiant į projekto korozijos kategoriją ir taikomą specifikaciją.

Storesnis cinko sluoksnis nekompensuoja per mažo plieno profilio. Apsauga nuo korozijos ir konstrukcijos projektavimas turi būti vertinami atskirai.

Q235B ar Q355B?

Plieno klasė turėtų atitikti konstrukcinę apkrovą, o ne cinko reikalavimus.

Q235B yra praktiškas pasirinkimas įprastoms įrangos atramoms, lauko laikikliams, vamzdžių atramoms, pagalbinėms fotovoltinėms konstrukcijoms ir bendroms komunalinėms reikmėms.

Q355B geriau tinka didesnės apkrovos darbams, pvz., didelėms įrangos bazėms, sunkesnėms atraminėms konstrukcijoms, stipraus vėjo ar sniego sąlygoms ir projektams, kuriuose konstrukcijai reikalingas didesnio stiprumo plienas.

Pateiktame gaminių asortimente Q355B apibūdinamas kaip užtikrinantis maždaug 30 % didesnę apkrovą esant tokio pat dydžio sekcijai atitinkamomis projektavimo sąlygomis. Tai turėtų būti traktuojama kaip projekto/projekto palyginimas, o ne universali pakeitimo taisykle; paskutinė sekcija turėtų būti patikrinta pagal inžinerinę apkrovą.

U kanalo dydis ir sienelės storis

U80–U300 diapazonas leidžia sekciją pritaikyti prie skirtingų atraminių apkrovų.

U80–U120 gali būti naudojami lengvų vamzdžių atramoms, mažoms įrangos laikikliams, padėties nustatymo komponentams ir antrinėms šiltnamio konstrukcijoms.

U140–U200 apima daugelį pagrindinių lauko palaikymo programų, įskaitant pagalbines fotovoltines konstrukcijas, įrangos bazes ir komunalinius įrenginius.

U220–U300 labiau tinka sunkesnėms įrangos bazėms, didesnėms atraminėms konstrukcijoms ir projektams, kuriems reikalinga didesnė sekcijų talpa.

Dėl sienos storio:

1,2–1,4 mm: lengvi laikikliai, padėties nustatymo elementai ir nepagrindinės atramos

1,5–2,0 mm: bendras lauko atraminių konstrukcijų ir įrangos pagrindų diapazonas

2,2–3,0 mm: sunkesnės apkrovos, didelės atramos, stipraus vėjo / sniego zonos ir pritaikymas, reikalaujantis didesnio atsparumo deformacijai

Galutinis storis turėtų būti apskaičiuojamas pagal faktinį tarpatramį, prijungimo būdą ir taikomą apkrovą.

Programos

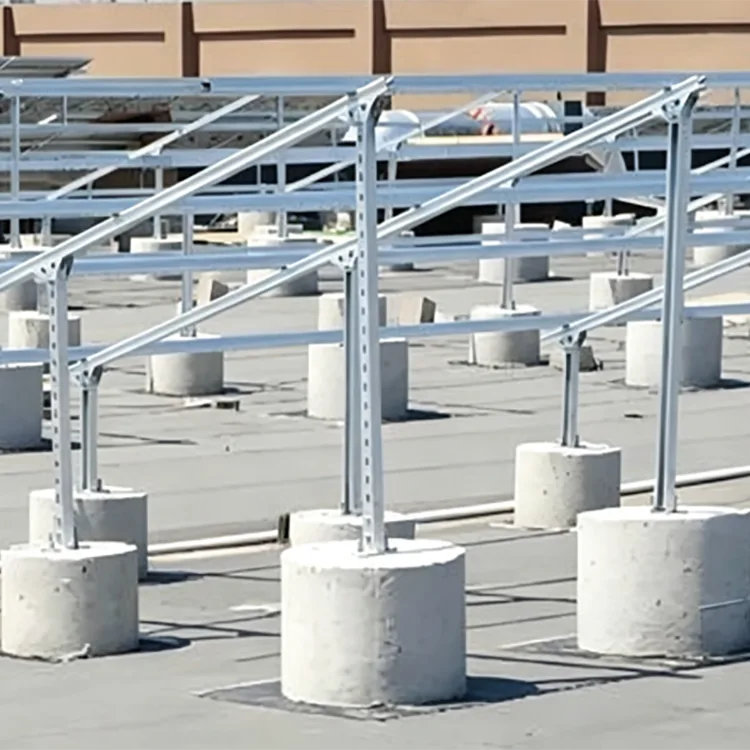

Fotovoltinės ir vėjo energijos konstrukcijos

Cinkuotos U formos dalys gali būti naudojamos įrangos pagrindams, tvirtinimo elementams, padėties konstrukcijoms ir pagalbinėms atramoms lauko atsinaujinančiosios energijos įrenginiuose. Jei projektui taikomas 25 metų projektavimo reikalavimas, cinko danga turėtų būti parenkama atsižvelgiant į faktinį aplinkos poveikį, o ne nurodant tą pačią dangą kiekvienai vietai.

Pakrantės ir uosto zonos

Druskos purškimas ir nuolatinė drėgmė pagreitina atviro plieno koroziją. U formos cinkuoti profiliai su sunkesne danga gali būti naudojami lauko įrangos atramoms, įmontuotiems pagrindams ir tvirtinimo konstrukcijoms ten, kur tinka sekcijų geometrija.

Gyvulininkystės ir žemės ūkio įrenginiai

Vėdinimo sistemos, vamzdynai, įrangos atramos ir šiltnamių konstrukcijos gali būti veikiamos didelės drėgmės ir amoniako turinčios atmosferos. Tokiomis sąlygomis cinkuotas plienas užtikrina geresnę apsaugą nuo korozijos nei neapsaugotas juodas plienas.

Chemijos ir nuotekų įrenginiai

Įrangos atramoms, vamzdžių tvirtinimo konstrukcijoms ir lauko rėmams gali būti naudingas karštasis cinkavimas, kai aplinka yra suderinama su cinkuotu plienu. Esant labai agresyviam cheminiam poveikiui, visa apsaugos nuo korozijos sistema turėtų būti nurodyta pagal cheminę terpę.

Savivaldybės lauko konstrukcijos

Taikymas apima apsauginius turėklų pagrindus, su apšvietimu susijusias atramas, eismo įrangos tvirtinimo konstrukcijas, kraštovaizdžio rėmus ir kitus lauko plieno komponentus.

Gamyklinės lauko atramos

Jis gali būti naudojamas atviriems vamzdynams, įrangos atramoms, išorinėms tvirtinimo konstrukcijoms ir komunalinėms atramoms aplink pramonės įmones.

Dvi tipiškos projektų paraiškos

Pakrantės pramonės parkas

Lauko įrangos atramos projektui, esančiam maždaug 2 km atstumu nuo kranto, įrangos atramoms ir įterptiesiems pagrindams buvo pasirinktas Q355B cinkuotas U profilis su 220 μm cinko danga. Sunkesnė danga buvo nurodyta dėl druskos purškimo poveikio, o didesnio stiprumo plienas buvo naudojamas atsižvelgiant į konstrukcijos apkrovos reikalavimus. U profilis taip pat supaprastino įrangos padėties nustatymą ir varžtines jungtis.

Gyvulininkystės objekto atnaujinimas

Didelio masto kiaulių ir paukščių auginimo įrenginiams reikėjo korozijai atsparių atraminių elementų įrangai ir vamzdynams didelės drėgmės aplinkoje, kurioje yra amoniako. Atraminėms konstrukcijoms ir tvirtinimo elementams naudotos Q235B cinkuotos U formos. Atviras profilis leido patogiai montuoti ir reguliuoti, o cinkuotas paviršius sumažino pakartotinio apdorojimo nuo korozijos poreikį.

Kur cinkuotas U kanalas nėra geriausias pasirinkimas

U kanalas neturėtų automatiškai pakeisti kiekvienos kitos plieninės sekcijos.

Stogo įvorėms tinkamesnė konstrukcinė konfigūracija gali būti C arba Z sekcijos.

Uždarų konstrukcijų elementams, kurių atsparumas sukimui, uždara geometrija arba išvaizda yra svarbūs, pirmenybė gali būti teikiama kvadratinėms arba stačiakampėms tuščiavidurėms sekcijoms.

Naudojant sausose patalpose, nepadengtas šaltai formuotas U kanalas gali būti ekonomiškesnis, jei nereikia apsaugos nuo korozijos.

Labai agresyvioje cheminėje aplinkoje vien karštasis cinkavimas gali nesuteikti reikiamos apsaugos. Prieš pasirenkant medžiagą, reikia peržiūrėti cheminę terpę, koncentraciją, temperatūrą ir poveikio trukmę.

Cinkuotas U kanalas vs juodas U kanalas

Pagrindinė U formos geometrija gali išlikti tokia pati, tačiau taikymo sąlygos skiriasi.

Kokybės kontrolė prieš pristatymą

Patikra turi apimti ir plieno sekciją, ir cinkavimo kokybę.

Prieš cinkuojant U profilis patikrinamas sekcijų matmenis, tiesumą, posūkį, skylės padėtį ir pjovimo tikslumą. Tai svarbu, nes cinko danga nepašalina matmenų problemų, atsiradusių formuojant ritinėlį.

Po cinkavimo inspektoriai patikrina, ar paviršiuje nėra plikų vietų, per daug nesusikaupusių cinko, lupimo, įtrūkimų ir kitų matomų defektų. Cinko dangos storis gali būti matuojamas pagal sutartą tikrinimo metodą.

Projekto užsakymams pagal pirkėjo reikalavimus gali būti pateikti medžiagų sertifikatai, matmenų tikrinimo protokolai, cinko dangos tikrinimo rezultatai ir kita kokybės dokumentacija.

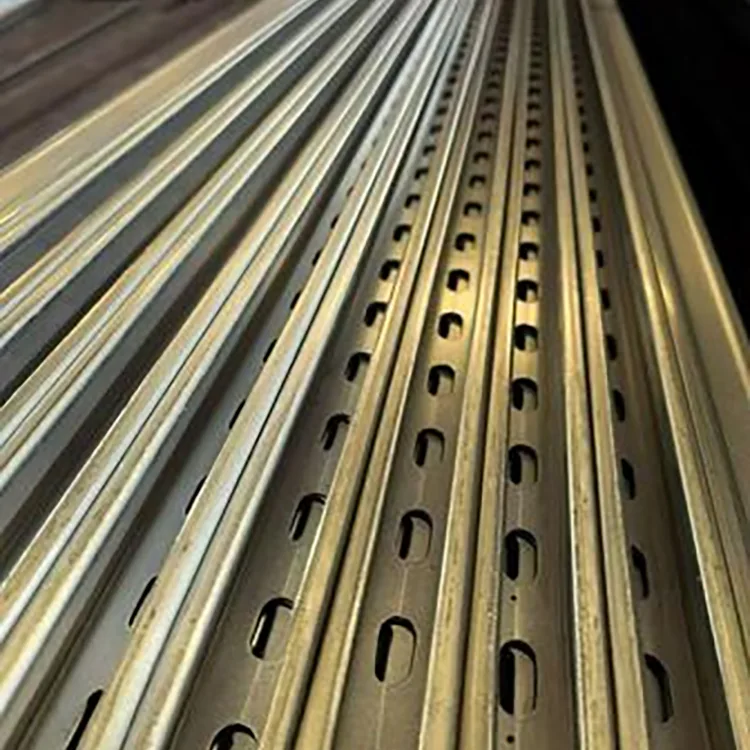

Apdorojimas ir gamyba pagal užsakymą

U kanalas gali būti tiekiamas kaip standartinė tiesi sekcija arba apdorota prieš cinkavimą.

Įprastos individualizuotos operacijos apima fiksuoto ilgio pjovimą, perforavimą, kampų pjovimą, skylių padėties nustatymą ir nestandartinę sekcijų gamybą. Atlikus šias operacijas prieš cinkavimą, apdorotos vietos bus apsaugotos galutine cinko danga.

Didesniems projektams pirkėjai turėtų pateikti pjūvio brėžinį kartu su skylės raštu, reikiamu ilgiu, plieno rūšimi, sienelės storiu ir korozijos aplinka. Tai leidžia gamintojui cituoti baigtą specifikaciją, o ne tik neapdorotą U sekciją.

Pirkimų kontrolinis sąrašas

Prieš pateikdami užsakymą, patvirtinkite šiuos punktus:

1.U sekcijos dydis: U80–U300 arba konkrečiam projektui būdingas matmuo.

2. Plieno klasė: Q235B arba Q355B.

3.Sienos storis: pagal konstrukcijos apkrovą ir tarpatramį.

4.Cinko danga: 85 μm+, 120–180 μm arba 200–275 μm pagal apšvitą.

5. Skylės raštas: skersmuo, tarpai ir padėtis, jei reikia iš anksto perforuoti.

6. Ilgis: standartinis arba konkrečiam projektui nustatytas fiksuotas ilgis.

7. Taikomas standartas: dabartinė projekto specifikacija ir reikalingas cinkavimo standartas.

8. Patikrinimo dokumentai: medžiagos sertifikatas, matmenų patikrinimas ir cinko dangos ataskaita, jei reikia.

Šios informacijos pakanka, kad būtų išvengta dažniausiai daromos pirkimo klaidos: cinkuotų U profilių palyginimas tik pagal kainą už toną, neatsižvelgiant į plieno rūšį, sienelių storį ir cinko dangą.

DUK

1 klausimas: ar U kanalo vidus gali būti cinkuotas?

Taip. Iš pradžių gaminys formuojamas, o po to karštai cinkuojamas, todėl U formos sekcija cinkuojama kaip baigtas profilis. Tikrasis dangos padengimas turėtų būti patikrintas pagal sutartus tikrinimo reikalavimus.

2 klausimas: kodėl pirmenybė teikiama formavimui prieš cinkavimą?

Tai neleidžia mechaniškai suformuoti galutinę cinko dangą į galutinę U formą. Pjovimas, perforavimas ir pagrindinės formavimo operacijos gali būti baigtos prieš cinkavimą, o po to baigiamas apdorojimas, apsaugantis nuo korozijos.

3 klausimas: ar suvirinimas sugadins cinkuotą dangą?

Cinko dangą aplink suvirinimo siūlę veikia suvirinimo karštis. Po suvirinimo vieta turi būti nuvalyta ir pataisyta tinkama cinko turinčia danga.

4 klausimas: ar U kanalas gali būti naudojamas 25 metų fotovoltiniams projektams?

Jis gali būti naudojamas ten, kur sekcija ir korozijos sistema atitinka projekto reikalavimus. Pakrantėse arba labai korozinėse vietose reikėtų apsvarstyti sunkesnę cinko dangą ir galbūt papildomą apsaugos sistemą.

5 klausimas: kas geriau naudoti lauke, Q235B ar Q355B?

Nė viena klasė nėra visuotinai geresnė. Q235B tinka daugeliui normalios apkrovos konstrukcijų, o Q355B pasirenkamas, kai reikalingas didesnis konstrukcijos stiprumas. Įvertinimas turi atitikti inžinerinį skaičiavimą.

6 klausimas: kuo skiriasi U kanalas ir C kanalas?

U kanalas dažniausiai naudojamas pagrindams, tvirtinimo, pozicionavimo ir atraminėms konstrukcijoms, kur jo atviras profilis yra patogus jungtims. C kanalas dažniau naudojamas kaip konstrukcinis rėmas arba griovelio sekcija. Teisingas pasirinkimas priklauso nuo apkrovos kelio ir jungties konstrukcijos.

7 klausimas: ar galima pagaminti nestandartinių U kanalų dydžių?

Taip. Nestandartiniai sekcijų matmenys, sienelių storiai, ilgiai ir skylių raštai gali būti aptariami remiantis brėžiniais ir projekto reikalavimais.

8 klausimas: ar cinkuotas U kanalas tinka pakrantės zonoms?

Taip, su sąlyga, kad cinko danga ir konstrukcijos specifikacijos parinktos atsižvelgiant į faktinę korozijos aplinką. Esant stipriam druskos purškimo poveikiui, kartu su projekto apsaugos nuo korozijos reikalavimais galima apsvarstyti sunkesnę dangą, pvz., 200–275 μm.
