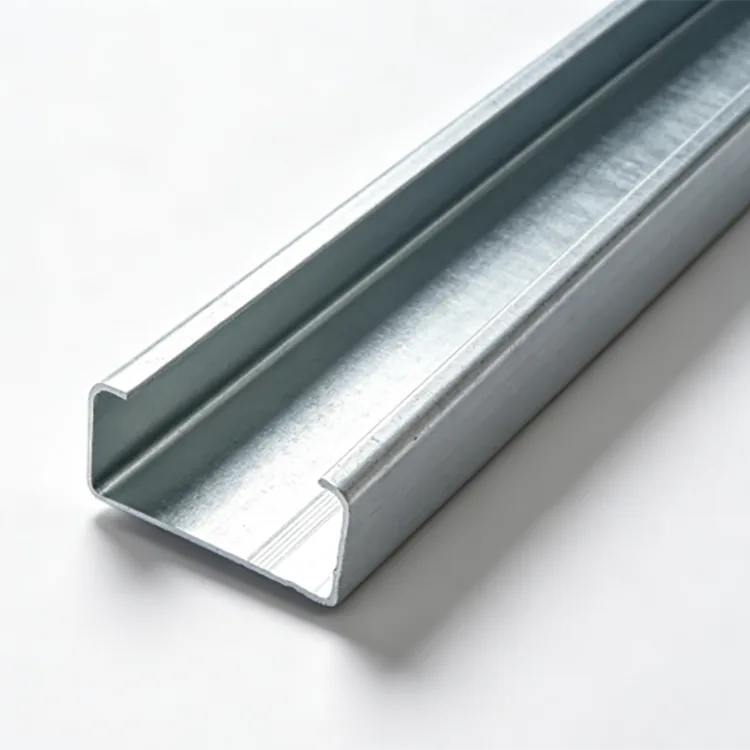

Cinkuota C galinė

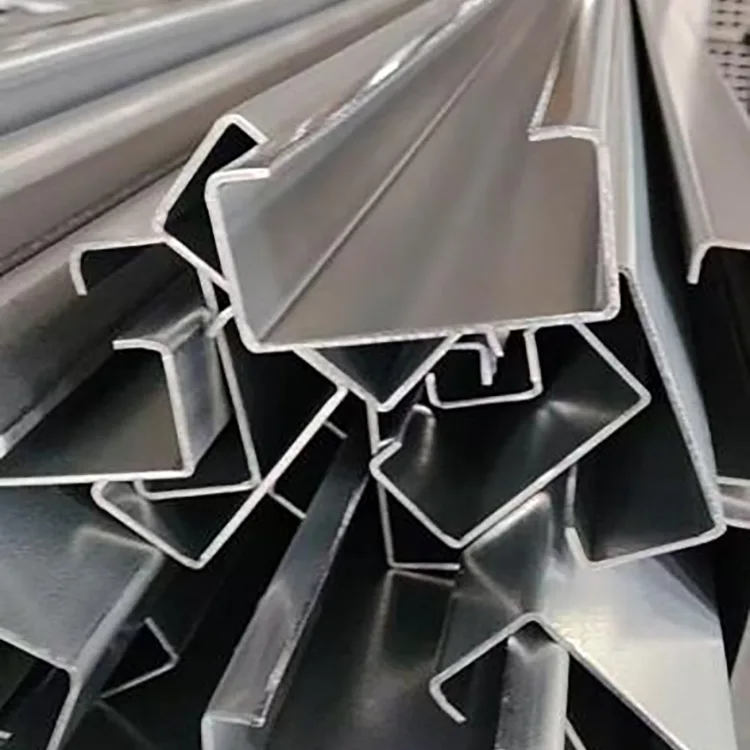

Cinkuotas C galiukas gaminamas iš Q235B arba Q355B plieno juostos nuolatinio šaltojo valcavimo būdu. C formos sekcija suformuojama iki reikiamų matmenų, po to atliekamas fiksuoto ilgio pjovimas, štampavimas ir tiesinimas. Tada gatavas profilis yra ėsdinamas, suliejamas, džiovinamas ir karštai cinkuojamas.

Suformuotas, tada cinkuotas procesas leidžia užbaigtam C profiliui, įskaitant pagrindines skylutes ir įpjovas, padengti bendrą cinko dangą. Dėl to sekcija tinka konstrukcijoms, kurias veikia lietus, drėgmė, druskos purslai ir kitos korozinės sąlygos.

Palyginti su juodomis šaltai formuotomis C garbanomis, cinkuotas profilis reikalauja mažiau reguliarios korozijos priežiūros ir yra geriau pritaikytas ilgalaikiam naudojimui lauke. Cinko danga turėtų būti parinkta pagal faktinę aplinką.

Techninės specifikacijos

Karštas cinkavimo procesas

Plieninė juosta patenka į šalto valcavimo formavimo liniją, kur keliais formavimo eigais susidaro C sekcija. Fiksuoto ilgio pjovimas, perforavimas ir kampų apdirbimas baigiamas prieš cinkavimą.

Susidariusios sekcijos marinuojamos, apdorojamos fliusu ir džiovinamos prieš patenkant į išlydyto cinko vonią maždaug 450 °C temperatūroje. Po cinkavimo jie atšaldomi ir pasyvuojami. Prieš pakuojant patikrinamas cinko dangos storis, padengimas ir išvaizda.

Formavimas ir perforavimas prieš cinkavimą leidžia užbaigtam profiliui ir apdorotoms vietoms gauti cinko apsaugą.

Cinko dangos pasirinkimas

Įprastoms vidaus lauko sąlygoms be stipraus druskos purškimo, agresyvių cheminių dujų ar nuolat stovinčio vandens paprastai naudojamas ≥85 μm. Įprasti pritaikymo būdai yra vidaus gamyklos tvoros, stogeliai, lauko atramos ir kalnų fotovoltiniai projektai.

Drėgnoms gamykloms, gyvulininkystės pastatams, upės krantų projektams ir kitoms didesnės drėgmės aplinkoms 120–180 μm gali suteikti papildomą apsaugą nuo korozijos.

Pakrantės zonoms, uostams, jūrų statiniams, chemijos parkams, nuotekų įrenginiams ir daug amoniako turintiems gyvulininkystės pastatams galima nurodyti 200–275 μm, kai reikalinga stipresnė apsauga nuo korozijos.

Dengimo reikalavimas turi būti patvirtintas atsižvelgiant į aikštelės korozijos sąlygas ir numatomą eksploatavimo laikotarpį.

Q235B ar Q355B?

Q235B dažniausiai naudojamas standartinėms fotovoltinėms konstrukcijoms, gamykloms, lengvoms lauko atramoms ir bendroms plieninėms konstrukcijoms.

Q355B tinka didesnėms vėjo ar sniego apkrovoms, didesniems tarpatramiams, sunkesnėms įrangos apkrovoms ir griežtesniems konstrukciniams reikalavimams. Didesnė takumo riba leidžia optimizuoti sekcijų ir plieno sąnaudas atlikus konstrukcinius skaičiavimus.

Esant panašioms sekcijų sąlygoms, pateikti projekto duomenys rodo, kad Q355B gali užtikrinti maždaug 30 % didesnę apkrovą nei Q235B. Faktinė talpa priklauso nuo sekcijos matmenų, storio, tarpatramio, prijungimo sąlygų ir apkrovos.

C Garbanos dydis ir sienelės storis

C80–C120 tinka lengvoms atramoms, vamzdžių tvirtinimui, mažiems stogams, šiltnamio antrinėms tvoroms ir lengvoms atitvarų konstrukcijoms.

C140–C180 dažniausiai pasirenkamas gamyklinėms stogo ir sienų aptvaroms, standartinėms fotovoltinėms konstrukcijoms ir bendroms lauko plieninėms atramoms.

C200–C250 suteikia didesnę sekciją didesniems tarpatramiams, didesnei vėjo ar sniego apkrovai ir didesniems konstrukciniams reikalavimams. C280–C300 gali būti naudojamas didesnio tarpatramio stogams, sunkios įrangos bazėms ir didelėms lauko konstrukcijoms, kai reikia.

Sienelės storis nuo 0,8 iki 1,2 mm tinka lengvoms konstrukcijoms ir ribotos apkrovos darbams. 1,5–2,0 mm yra pagrindinis diapazonas gamyklinėms tvoroms, PV konstrukcijoms ir bendroms lauko apkrovoms. Didesniems tarpatramiams, sunkios įrangos atramoms, didelėms sniego apkrovoms ir stipraus vėjo sąlygoms pagal konstrukcinius skaičiavimus galima pasirinkti 2,5–3,0 mm.

Pjūvio aukštis ir sienelės storis turėtų būti vertinami kartu su atstumo tarp galių, tarpatramio, stogo apkrova, vėjo apkrova, sniego apkrova ir jungties konstrukcija.

Programos

Cinkuota C galinė naudojama ten, kur šaltai formuotai C sekcijai reikalinga ilgalaikė apsauga nuo korozijos.

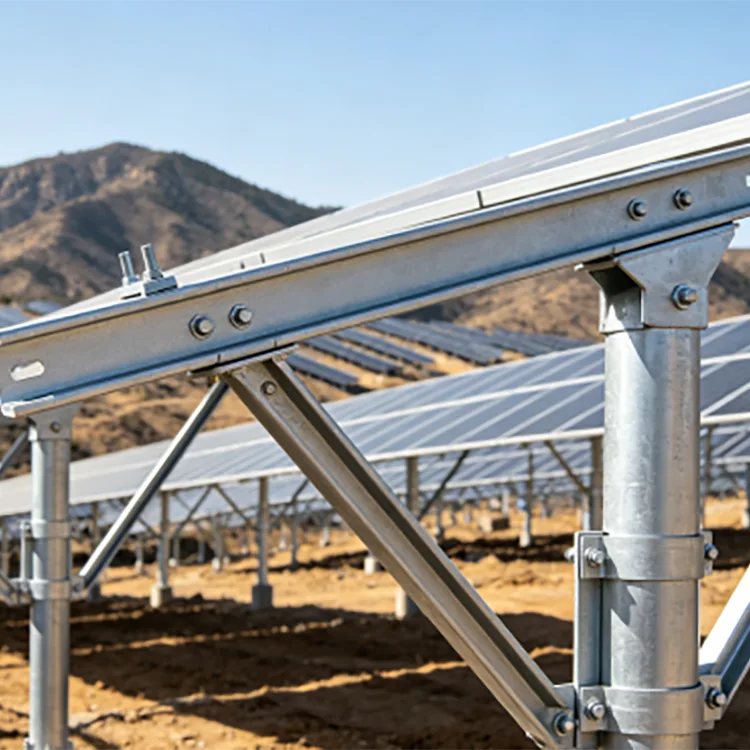

Fotovoltiniams projektams jis gali būti naudojamas ant stogo ir ant žemės montuojamose konstrukcijose, PV atraminiuose elementuose ir susijusiuose plieniniuose rėmuose. Vidaus projektuose paprastai gali būti naudojamas standartinis cinkavimas, o pakrančių projektams reikalinga aukštesnė apsaugos nuo korozijos specifikacija.

Gamyklų pastatams sekcijos tinka atviroms stogų ir sienų sistemoms, stogams ir antrinėms konstrukcijoms.

Gyvulininkystės pastatams ir žemės ūkio konstrukcijoms cinkuotas paviršius apsaugo nuo patvarios drėgmės ir atmosferos, kurioje yra amoniako. Taikoma paukštidėms, kiaulių pastatams ir žemės ūkio šiltnamiams.

Chemijos gamykloms, nuotekų įrenginiams ir drėgnoms pramoninėms aikštelėms galima pasirinkti storesnes cinko dangas pagal korozinę aplinką.

Produktas taip pat naudojamas lauko įrangos atramoms, iškaboms, tentams, išorės karkasams ir kitoms atviroms plieninėms konstrukcijoms.

Gamyba ir kokybės kontrolė

Kokybės kontrolė prasideda nuo gaunamos plieninės juostos. Prieš formuojant patikrinama plieno rūšis, storis ir paviršiaus būklė.

Šaltojo valcavimo formavimo metu yra kontroliuojamas sekcijos aukštis, flanšo matmenys, lūpų matmenys ir tiesumas. Prieš cinkuojant patikrinama skylių padėtis, pjūvio ilgiai ir sekcijų deformacija.

Po karštojo cinkavimo patikrinamos pagamintos sekcijos, ar nėra cinko dangos storio, padengimo, paviršiaus vienodumo ir matomų defektų. Ypatingas dėmesys skiriamas kampams, skylėms ir kitoms apdorotoms vietoms.

Didelės apimties inžinerijos užsakymams medžiagų sertifikatai, gamybos patikrinimo įrašai, gamyklos patikrinimas ir trečiosios šalies patikrinimas gali būti organizuojami pagal projekto reikalavimus.

Individualus apdorojimas

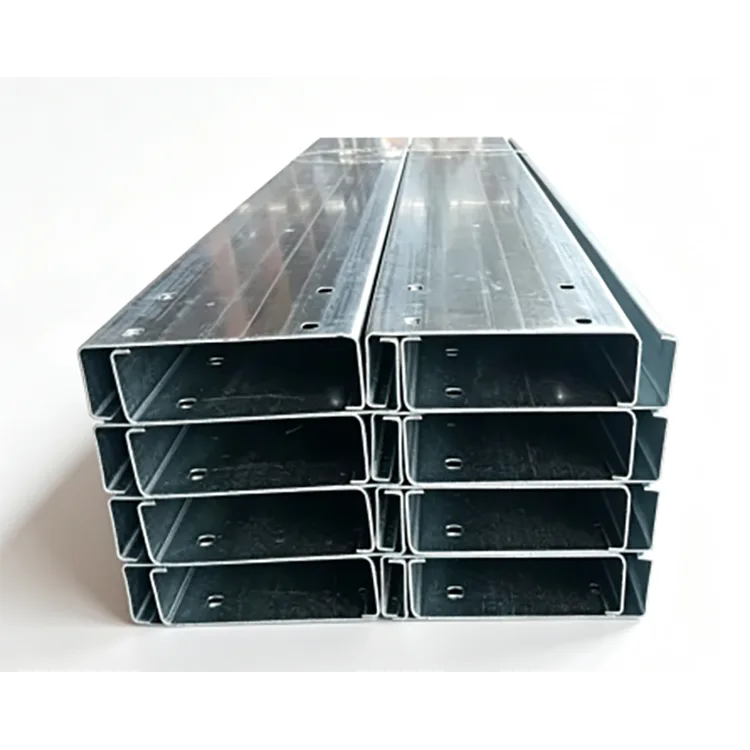

Cinkuotos C galiukai gali būti gaminami pagal projekto brėžinius, įskaitant fiksuoto ilgio pjovimą, varžtų skyles, griovelius, kampų pjūvius ir kitą profilio paruošimą.

Fotovoltinėms konstrukcijoms ir dideliems gamyklos projektams iš anksto pradurtos skylės gali būti priderintos prie jungčių brėžinių, taip sumažinant lauko gręžimo skaičių ir išlaikant vienodą skylių padėtį.

Norėdami pateikti citatą, pateikite C sekciją, sienelės storį, plieno rūšį, cinko dangą, ilgį, skylės modelį, kiekį ir taikymo aplinką. Pakrantės, cheminių medžiagų ir nuotekų projektuose taip pat turėtų būti nurodytas numatomas eksploatavimo laikotarpis ir poveikio sąlygos.

Tarnavimo laikas ir priežiūra

Įprastomis lauko sąlygomis karštai cinkuotos C garbanos gali tarnauti daugiau nei 20 metų, priklausomai nuo cinko storio, atmosferos poveikio ir konstrukcinių detalių.

Pakrantėse ir stipriai korozinėje aplinkoje tinkamai nurodyta sunki cinko danga gali užtikrinti ilgesnį priežiūros intervalą nei nepadengtas plienas. Pateikti projekto duomenys rodo 10–15 metų priežiūros nereikalaujantį laikotarpį kai kurioms pakrantės arba korozinėms reikmėms, kai tinkamai parinkta dangos specifikacija.

Faktinis tarnavimo laikas priklauso nuo cinko dangos storio, korozijos kategorijos, drėgmės, druskos poveikio, cheminio užterštumo ir drenažo sąlygų.

Karštai cinkuotas C gartraukis vs dažytas C gartraukis

Dažytas plienas priklauso nuo dažų plėvelės vientisumo. UV spinduliai, drėgmė, mechaniniai pažeidimai ir paviršiaus paruošimas turi įtakos jo apsaugai nuo korozijos.

Karštas cinkavimas užtikrina barjerą ir apsaugą nuo aukų per cinko dangą, kuri yra naudinga C sekcijoms su daugybe lenkimų, kraštų ir jungčių skylių.

15–25 metų ar ilgesniam projektui pradinės medžiagų sąnaudos ir numatomos priežiūros išlaidos turėtų būti vertinamos kartu.

Fotoelektros projekto pasirinkimas

Vidaus PV projektams su įprasta lauko ekspozicija, bendra specifikacija yra Q235B + ≥85 μm cinko danga + 1,5–2,0 mm sienelės storis.

Drėgnoms vietoms ir su gyvulininkyste susijusiems PV įrenginiams galima atsižvelgti į 120–180 μm.

Pakrantės PV gamykloms, prievadams ir kitoms didelės korozijos vietoms Q355B su 200 μm ar aukštesne cinko danga gali būti pasirinktas, kai to reikalauja konstrukcijos ir korozijos projektas.

PV sistema, sukurta 25 metų eksploatavimo laikotarpiui, turėtų atsižvelgti į konstrukcines apkrovas, sekcijos dydį, dangą, tvirtinimo detales, drenažą ir montavimo detales.

DUK

Kam naudojamas cinkuotas C garbanas?

Jis daugiausia naudojamas lauko ir drėgnoms plieno konstrukcijoms, įskaitant PV sistemas, gamyklų stogus, žemės ūkio pastatus, gyvulių namus, pakrančių konstrukcijas, chemijos gamyklas ir nuotekų įrenginius.

Ar 85 μm cinko danga tinkama naudoti lauke?

Taip, daugeliui įprastų vidaus lauko sąlygų. Vietoms, kuriose yra druskos purškimo, agresyvių dujų, didelė drėgmė arba nuolatinė drėgmė, paprastai reikia storesnės dangos.

Kodėl C įtvaras po formavimo yra cinkuotas?

C sekcija formuojama, iš pradžių išpjaunama ir perforuojama, po to karštai cinkuojama. Tai leidžia gatavam profiliui ir jo apdorotoms vietoms po pagrindinių formavimo operacijų gauti apsaugą nuo cinko.

Ar cinkuotą C galiuką galima suvirinti vietoje?

Taip, bet suvirinant pažeidžiama vietinė cinko danga. Pažeista vieta turi būti nuvalyta ir pataisyta tinkama cinko turinčia danga.

Kuris yra geresnis PV projektams, Q235B ar Q355B?

Q235B tinka daugeliui standartinių PV konstrukcijų. Q355B labiau tinka didesniems tarpatramiams, didesnei vėjo ar sniego apkrovai ir didesniems konstrukciniams reikalavimams. Galutinis pasirinkimas turėtų būti pagrįstas konstrukcijos skaičiavimu.

Ar galite tiekti iš anksto perforuotus C įtvarus?

Taip. Skylių raštai, plyšiai, fiksuoto ilgio ir kampų pjūviai gali būti pagaminti pagal projekto brėžinius, o pagrindinis apdorojimas baigtas prieš karštąjį cinkavimą.

Kiek laiko gali tarnauti cinkuota C įtvara lauke?

Tarnavimo laikas priklauso nuo aplinkos ir cinko dangos. Įprastas naudojimas lauke gali siekti 20+ metų, o pakrančių ir labai koroziniams projektams reikalingas storesnis cinkavimas ir konkretaus projekto korozijos įvertinimas.

Ar gali cinkuotas C įtvaras pakeisti juodą C įtvarą?

Naudojant lauke ir drėgnoje aplinkoje, cinkuota dalis užtikrina įmontuotą apsaugą nuo korozijos. Sausoms patalpų konstrukcijoms, kuriose nėra korozijos poveikio, ekonomiškesnis gali būti nepadengtas šalto formavimo C garvelis.

Masinis tiekimas statybos ir fotovoltinės energijos projektams

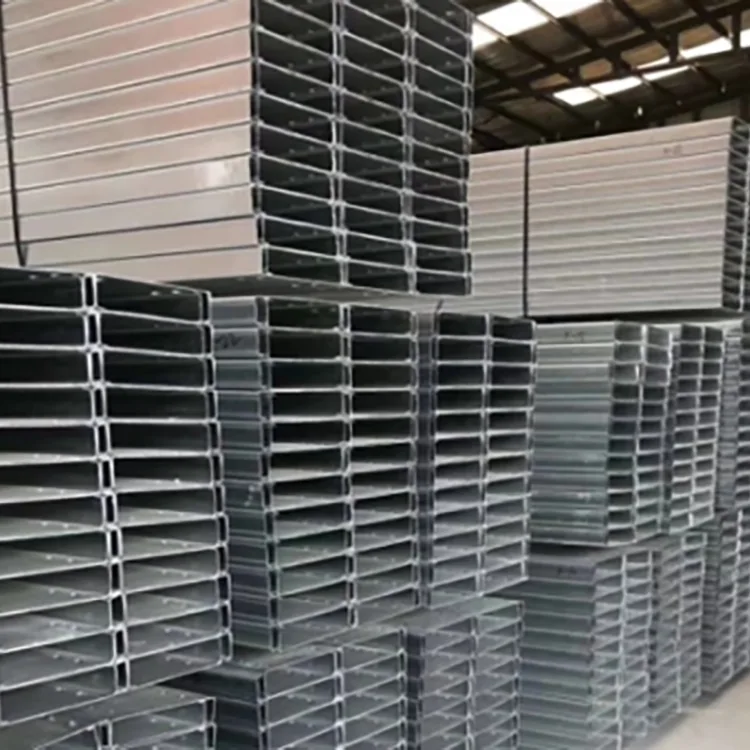

„Rongheng“ tiekia Q235B ir Q355B C80–C300 sekcijų cinkuotas C galines, kurių sienelių storis nuo 0,8–3,0 mm, o cinko dangos specifikacijos – nuo ​​standartinių 85 μm+ iki sunkių 200–275 μm klasių.

Gamyba gali būti organizuojama pagal projekto brėžinius, įskaitant fiksuotus ilgius, skyles ir kitą reikalingą apdorojimą. Dideliems statybos ir fotovoltinių užsakymų atveju prieš gamybą galima nurodyti plieno rūšį, sekcijos dydį, sienelės storį, cinko dangą ir projekto aplinką.

Norėdami gauti citatą, nurodykite C sekciją, sienelės storį, plieno rūšį, cinko dangą, ilgį, skylės modelį, kiekį ir taikymo aplinką.
