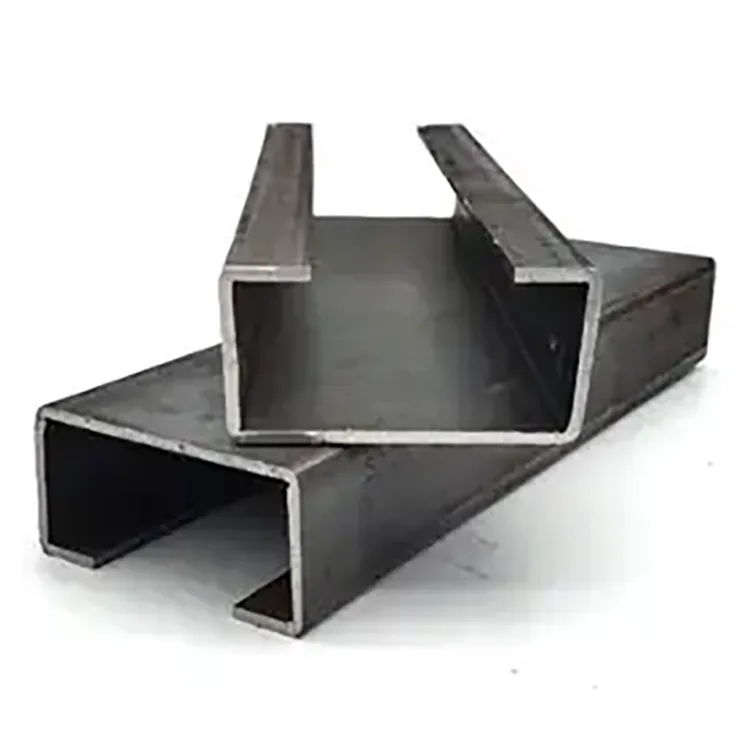

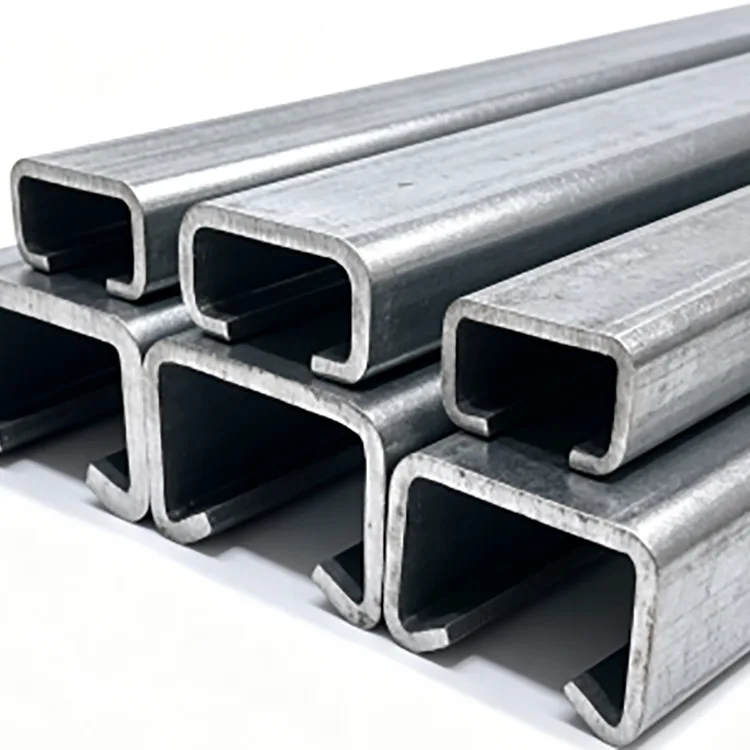

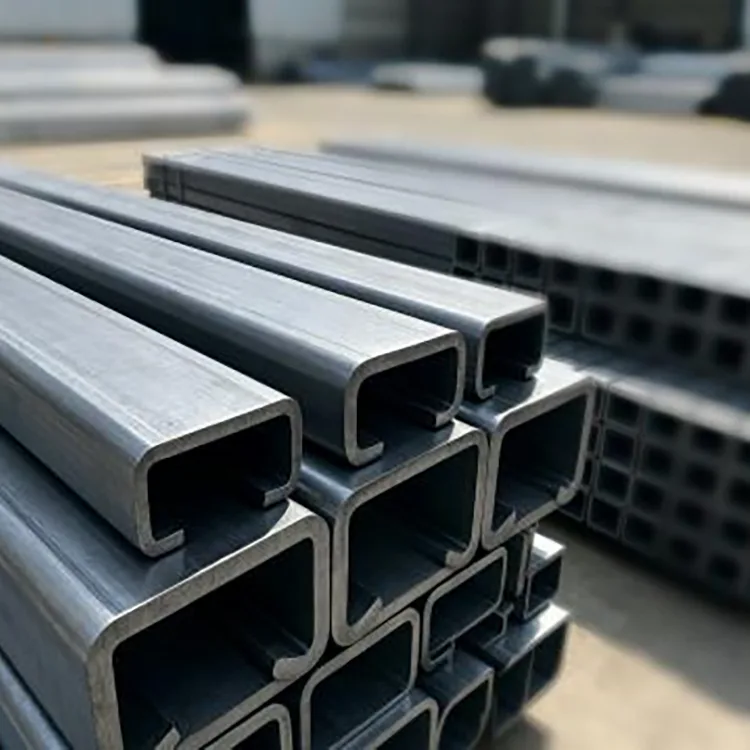

Šaltai formuotas C profilio plienas

Šaltai suformuotas C profilio plienas skirtas plieninėms konstrukcijoms, kuriose aukštas stiprumo ir svorio santykis, vienodi matmenys ir greitas montavimas yra svarbesni nei sunkių karšto valcavimo profilių naudojimas.

Profilis gaminamas nuolat tiekiant plieninę juostelę per formavimo ritinėlių seriją. Plienas palaipsniui sulenkiamas į C formos sekciją be karšto valcavimo aukštoje temperatūroje. Kadangi formavimo procesas gali nuolat valdyti sekcijos geometriją ir ilgį, baigtas elementas tinka projektams, kuriems reikia pakartotinių sekcijų, fiksuoto ilgio, iš anksto perforuotų skylių ir greito surinkimo varžtais.

Q235B ir Q355B yra prieinami pagal konstrukcinius reikalavimus. Įprastos sekcijos yra nuo C80 iki C300, sienelių storis nuo 0,8 mm iki 3,0 mm.

Techninės specifikacijos

Kaip šaltojo valcavimo formavimas pakeičia sekciją

Gamybos procesas skiriasi nuo įprasto karšto valcavimo kanalo gamybos.

Plieninė juostelė prasideda kaip plokščia medžiaga. Jis praeina per kelias formavimo stotis, o kiekvienas ritinėlių rinkinys įveda kontroliuojamą deformaciją, kol pasiekiama galutinė C sekcija.

Šis laipsniškas formavimo procesas leidžia gamintojui kontroliuoti:

Pjūvio gylis

Flanšo plotis

Lūpų geometrija, kur reikia

Sienelės storis

Bendras tiesumas

Skylės padėtis

Fiksuotas ilgis

Pasikartojantiems konstrukcijos elementams šis matmenų nuoseklumas gali būti vertingesnis nei tiesiog pasirenkant sunkesnę plieno sekciją.

Tačiau galutinės konstrukcijos eksploatacinės savybės visada turi būti patikrintos pagal faktinius sekcijos matmenis, medžiagos klasę, tarpatramį, atramos sąlygas, prijungimo būdą, apkrovas ir taikomą projektavimo kodą.

Gamybos procesas

1. Plieninės ritės pasirinkimas

Plieninė juosta Q235B arba Q355B parenkama pagal reikiamą sekciją ir konstrukcinį pritaikymą.

Įeinančios medžiagos storis, paviršiaus būklė ir informacija apie medžiagą patikrinama prieš įeinant į formavimo liniją.

2. Išlyginimas ir šėrimas

Ritė išvyniojama ir išlyginama, kad būtų pašalinta nepageidaujama deformacija. Stabilus juostos padavimas yra svarbus, nes šio etapo pokyčiai vėliau gali turėti įtakos pjūvio tiesumui ir skylės padėties išdėstymui.

3. Progresyvus ritininis formavimas

Išlyginta juosta praeina per kelias volų stotis.

Užuot sulenkus medžiagą į galutinę C formą per vieną operaciją, sekcija formuojama palaipsniui. Tai sumažina staigią deformaciją ir leidžia kontroliuoti sekcijų matmenis bei flanšo geometriją gamybos metu.

4. Automatinis perforavimas

Jei projektui reikalingos skylės varžtams, techninės priežiūros skylės arba kartotinės tvirtinimo skylės, perforavimas gali būti integruotas į gamybos liniją.

Skylių atstumas ir padėtis turi būti patvirtinti pagal kliento brėžinius prieš gaminant, ypač kai sekcijos bus surenkamos tiesiai vietoje.

5. Dydžių nustatymas ir tiesinimas

Po formavimo ir perforavimo, pjūvio dydis nustatomas ir patikrinamas tiesumas.

Šis etapas padeda kontroliuoti sukimąsi, flanšo nuokrypį ir matmenų pokyčius, kurie kitu atveju gali apsunkinti rėmo surinkimą.

6. Fiksuoto ilgio pjovimas

Ištisinė dalis pjaunama pagal nurodytą ilgį.

Į standartinę komplektaciją įeina 6 m, 9 m ir 12 m ilgiai, o fiksuoto ilgio pjovimas gali būti atliekamas pagal individualų asortimentą.

7. Patikra ir pakavimas

Gatavos C sekcijos tikrinamos prieš sujungiant.

Tikrinant daugiausia dėmesio skiriama sekcijos matmenims, sienelės storiui, tiesumui, skylės padėčiai, kur taikoma, pjovimo ilgiui, paviršiaus būklei ir partijos konsistencijai.

Pagrindiniai privalumai

Lengva sekcija, skirta efektyviam medžiagų naudojimui

Šaltasis formavimas leidžia plieninę juostelę suformuoti į efektyvią atvirą sekciją. Kai konstrukcinė konstrukcija leidžia naudoti plonasienę dalį, tai gali sumažinti reikalingą plieno kiekį, palyginti su sunkesniu įprastiniu profiliu.

Faktinis svorio sutaupymas turėtų būti apskaičiuojamas pagal pasirinktą C pjūvį, sienelės storį, tarpatramį, apkrovą ir projektinius reikalavimus, o ne fiksuotą procentą kiekvienam projektui.

Nuosekli matmenys

Nepertraukiamas ritininis formavimas užtikrina kartojamus sekcijų matmenis per ilgus gamybos etapus.

Projektams, kuriuose naudojami šimtai ar tūkstančiai pasikartojančių įtvarų ar rėmo elementų, nuoseklūs matmenys gali supaprastinti gamybą ir sumažinti vietos korekcijos poreikį.

Greitas montavimas

Gali būti tiekiami iš anksto supjaustyti ilgiai ir išmuštos skylės, kad būtų galima montuoti varžtais.

Tai ypač naudinga lengvoms plieninėms konstrukcijoms, kuriose montavimo seka priklauso nuo tikslių skylių padėties ir pasikartojančių elementų ilgių.

Lankstus sekcijų pasirinkimas

Sekcijos nuo C80 iki C300 atitinka įvairius lengvos konstrukcijos ir rėmo reikalavimus.

Sienelės storis taip pat gali būti pasirenkamas nuo 0,8–3,0 mm pagal reikiamą sekcijos talpą ir projektavimo sąlygas.

Tinka antriniam apdorojimui

Nedengtą plieno paviršių galima paruošti dažymui, milteliniam dažymui, cinkavimui ar kitiems nurodytiems apsaugos nuo korozijos procesams.

C Skyriaus pasirinkimo vadovas

C skyriaus pasirinkimas turėtų prasidėti nuo struktūrinio reikalavimo, o ne paprasčiausiai pasirinkti didžiausią turimą profilį.

Tikrasis pasirinkimas turėtų būti patvirtintas atliekant konstrukcinius skaičiavimus. Plonasienių sekcijų atveju vietinis sulinkimas, iškreiptas lenkimas, šoninis suvaržymas ir sujungimo detalės gali turėti įtakos naudingajam pajėgumui.

Q235B prieš Q355B

Q355B naudojimas automatiškai nereiškia, kad plonesnė dalis gali pakeisti storesnę Q235B sekciją. Turi būti patikrintas visos sekcijos konstrukcijos stiprumas, stabilumas, lenkimas, jungtys ir tinkamumas naudoti.

Juodo plieno paviršius: kur jis veikia ir kur ne

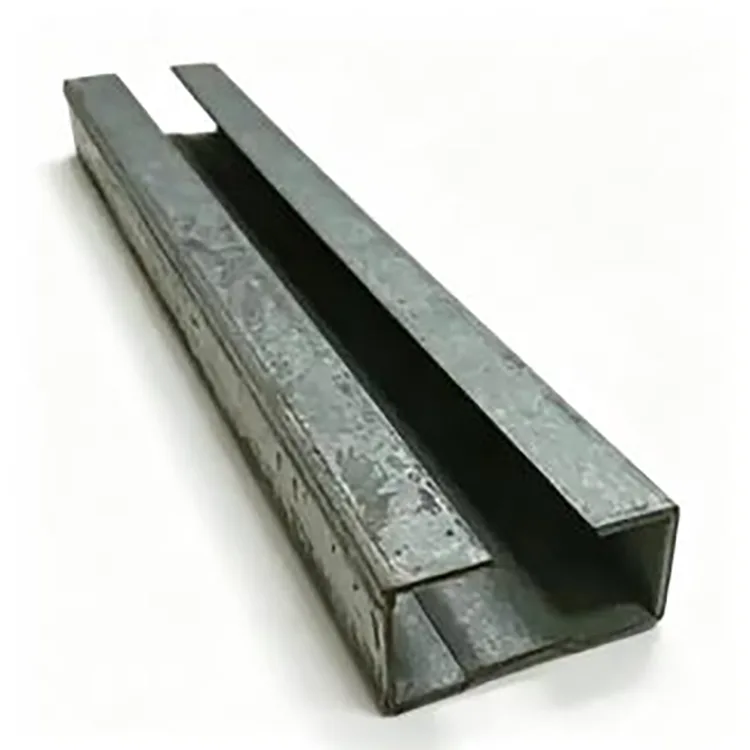

Standartinis šalto formavimo C profilio plienas tiekiamas be apsauginės cinko dangos.

Dėl to jis ekonomiškas:

Sausos patalpų dirbtuvės

Uždarieji sandėliai

Vidaus antresolės

Vidinės pertvaros

Įrangos rėmai

Laikinos vidaus konstrukcijos

Projektai gauna savo dažus arba apsauginę dangą

Jis neturėtų būti pasirinktas kaip neapdorotas juodas plienas, jei ilgą laiką veikia lietus, kondensatas, pakrančių druskos purslai, užkastos sąlygos ar ėsdinančios cheminės medžiagos.

Jei naudojate lauke arba drėgnoje aplinkoje, reikėtų apsvarstyti cinkuotas C dalis arba kitą nurodytą apsaugos nuo korozijos sistemą.

Pagrindinės programos

Plieninės statybinės garbanos

C sekcijos gali būti naudojamos kaip antriniai stogo ir sienų elementai lengvuose plieniniuose pastatuose. Pjūvio dydis ir storis turi būti parenkami atsižvelgiant į tarpatramį, apkrovą, tarpus, vėjo sąlygas ir jungties konstrukciją.

Vidaus antresolės

Santykinai mažas šaltai formuojamų sekcijų savaiminis svoris gali būti naudingas vidaus antresolių ir platformų sistemoms, kur esamas pastatas turi apribojimų dėl papildomos tuščiosios apkrovos.

Sienų ir lubų įrėminimas

C sekcijos yra tinkamos vidaus sienų rėmams, lubų atraminėms sistemoms, pertvarų konstrukcijoms ir kitiems lengviems rėmams.

Įranga ir vamzdžių atramos

Sekcijos gali būti pagamintos į įrangos atramas, kabelių ir vamzdžių atraminius rėmus, mašinų konstrukcijas ir pramoninius laikiklius.

Sandėlių ir pramonės statiniai

C sekcijos gali būti naudojamos stelažams, darbo vietoms, lengvoms platformoms ir kitoms pramoninėms konstrukcijoms, kai patikrinta, ar pasirinkta sekcija atitinka reikiamas apkrovas.

Gamyba pagal užsakymą

Skirtingiems projektams dažnai reikia skirtingų skylių modelių ir elementų ilgio. Užuot pjaustę kiekvieną sekciją vietoje, gamybos linija gali paruošti elementus pagal patvirtintus gamybos brėžinius.

Galimos parinktys:

Priskirti sekcijos matmenys

Pasirinktinis sienelės storis

3–12 m fiksuoti ilgiai

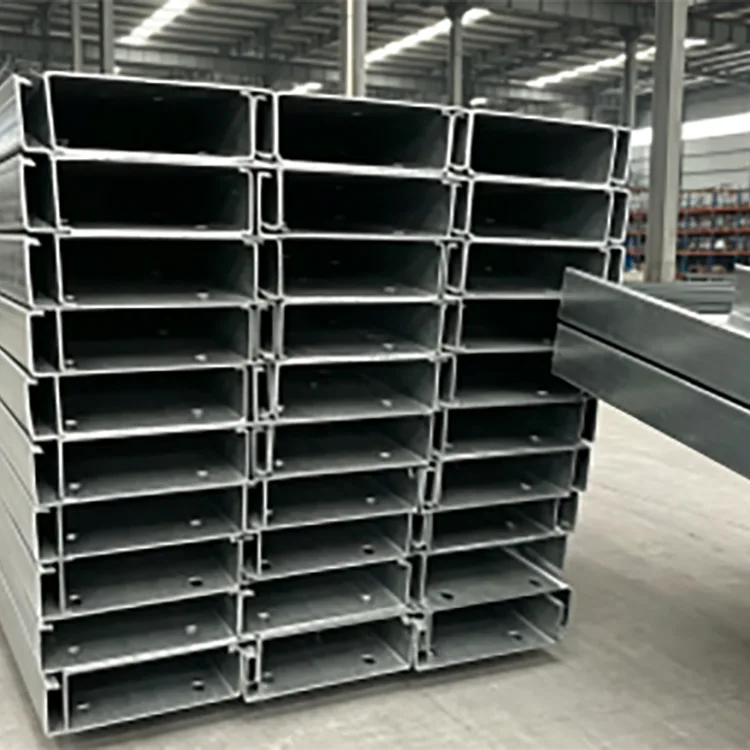

Iš anksto pradurtos skylės

Skylių raštai pagal brėžinius

Gamyba pagal atkarpas

Kampinis pjovimas

Specialus galutinis apdorojimas

Paviršiaus apdorojimo tvarka

Norėdami pagaminti pagal užsakymą, pirkėjai turėtų pateikti pjūvio brėžinį, medžiagos klasę, sienelės storį, ilgį, skylės skersmenį ir tarpą, kiekį ir reikalingą paviršiaus apdorojimą.

Gamyklos kokybės kontrolė

Šaltojo formavimo profilių galutinė sekcijos geometrija yra glaudžiai susijusi su gaunamos plieno juostos būkle ir valcavimo proceso stabilumu.

Todėl kokybės patikrinimai apima visą gamybos kelią.

Material inspection: Q235B or Q355B material information and incoming strip condition are checked before production.

Storio patikrinimas: Tikrasis juostos storis yra stebimas siekiant užtikrinti, kad baigta dalis atitiktų nurodytą sienelės storio reikalavimą.

Pjūvio patikrinimas: pjūvio gylis, flanšo matmenys ir kiti kritiniai matmenys tikrinami po formavimo.

Tiesumo patikrinimas: gatavų elementų lenkimas, sukimasis ir deformacija tikrinami.

Skylių patikrinimas: iš anksto perforuotų gaminių skylės skersmuo, tarpai ir padėtis tikrinami pagal gamybos brėžinį.

Ilgio patikrinimas: Prieš sujungiant surišant, patikrinami pjovimo ilgiai.

Partijos nuoseklumas: skirtingų gamybos etapų mėginiai lyginami, siekiant nustatyti matmenų poslinkį ilgų gamybos etapų metu.

Šis metodas ypač svarbus dideliems užsakymams, nes nedidelis matmenų nuokrypis, pasikartojantis tarp šimtų narių, gali sukelti didelių įrengimo problemų vietoje.

Projekto tiekimas ir pirkimas

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. tiekia plieno gaminius per tarptautinę pardavimo platformą, kurią remia Tianjin Gefu Steel.

Įsikūrusi Daqiuzhuang pramoninėje zonoje, Tiandzine, įmonė dirba su plieno gamybos ir perdirbimo ištekliais, apimančiais plieninius vamzdžius, tuščiavidurius profilius, plieno profilius, cinkuotus gaminius ir fotovoltines tvirtinimo sistemas.

Inžinerinių pirkimų atveju tiekimo pusė gali palaikyti:

Tūriniai plieno užsakymai

Fiksuoto ilgio gamyba

Iš anksto perforuotos C sekcijos

Individualūs matmenys

OEM/ODM reikalavimai

Trečiųjų šalių patikrinimas pagal projekto reikalavimus

Konteinerių siuntimas

Standartinis MOQ yra vienas 20 pėdų konteineris, maždaug 20–25 tonos. Standartinis pristatymo laikas paprastai yra 15–25 dienos, priklausomai nuo specifikacijos, kiekio, apdorojimo ir pritaikymo reikalavimų.

Pateikiant citatą naudingiausia informacija yra C pjūvio dydis, sienelės storis, medžiagos klasė, ilgis, skylės raštas, kiekis, paviršiaus apdorojimas, paskirties vieta ir taikomas standartas.

DUK

Q1. Ar šaltai formuotas C profilio plienas yra pakankamai tvirtas konstrukciniam naudojimui?

Taip, šaltai formuotos C sekcijos yra plačiai naudojamos kaip konstrukcinės ir antrinės rėmo dalys. Tačiau stiprumo negalima spręsti vien iš formavimo proceso. Turi būti atsižvelgta į sekcijos dydį, sienelės storį, plieno rūšį, tarpatramį, apkrovą, tvirtinimą, sujungimo būdą ir lenkimo elgesį.

Q2. Ar šaltai formuotas C plienas yra lengvesnis nei karštai valcuotas kanalinis plienas?

Jis gali būti žymiai lengvesnis, kai efektyviai suprojektuota plonasienė C sekcija gali atitikti reikiamą konstrukcinį pajėgumą. Faktinis svorio skirtumas priklauso nuo pasirinktų sekcijų ir inžinerinio projekto.

Q3. Ar C sekcija deformuosis, nes ji plona?

Plonasienėms sekcijoms reikia tinkamo dizaino ir suvaržymo. Reikėtų tikrinti vietinį sulinkimą, iškraipymą, šoninį stabilumą ir jungties detales, o ne manyti, kad plonesnė dalis veiks kaip sunkus karštai valcuotas kanalas.

4 klausimas. Ar C sekcija gali būti tiekiama su iš anksto pramuštomis skylėmis?

Taip. Pakartotinėms varžtų skylėms ar kitoms angoms gali būti įrengtas automatinis perforavimas. Skylės skersmuo, tarpai, atstumas nuo krašto ir raštas turi būti patvirtinti gamybos brėžinyje prieš gaminant.

Q5. Ar galiu naudoti juodą C profilio plieną lauke?

Neapdorotas juodas plienas nerekomenduojamas ilgalaikiam poveikiui lauke. Lietus, kondensatas, druskos purslai ir kita drėgmė gali paspartinti koroziją. Cinkuotos arba dažytos C sekcijos labiau tinka ten, kur reikalinga apsauga nuo korozijos.

6 klausimas. Ar reikia dažyti patalpų C profilio plieną?

Sausoje, gerai vėdinamoje patalpų aplinkoje ne visada gali prireikti papildomos apsaugos nuo korozijos. Jei yra drėgmės, kondensato, cheminių garų ar kitų korozinių sąlygų, reikia apsvarstyti tinkamą apsauginę dangą.

7 klausimas. Kuo skiriasi Q235B ir Q355B C sekcijos?

Q355B turi didesnę nurodytą takumo ribą nei Q235B ir gali būti pasirinkta, kai konstrukcijos konstrukcijai reikalingas didesnis medžiagos stiprumas. Tai automatiškai nereiškia, kad kiekviena Q355B sekcija gali būti plonesnė; dar reikia patikrinti visą konstrukcijos projektą.

Q8. Kokius ilgius galite pateikti?

Įprasti ilgiai yra 6 m, 9 m ir 12 m. Fiksuoto ilgio pjovimas taip pat gali būti organizuojamas pagal projekto reikalavimus.

9 klausimas. Ar galite gaminti nestandartines C dalis?

Taip. Individualūs sekcijų matmenys, sienelių storiai, ilgiai, skylių raštai ir kiti apdorojimo reikalavimai gali būti aptariami pagal brėžinius ir gamybos galimybes.

Q10. Ką turėčiau pateikti kreipiantis dėl citatos?

Pateikite C pjūvio matmenis, sienelės storį, medžiagos klasę, reikalingą ilgį, kiekį, skylės modelį, jei taikoma, paviršiaus apdorojimo ir pristatymo reikalavimus. Nestandartiniams gaminiams rekomenduojamas pjūvio brėžinys.
