Karštai cinkuotas spiralinis plieno vamzdis

Pagrindinė priežastis, kodėl verta naudoti spiralinį plieninį vamzdį, yra galimybė sujungti didelį srauto skersmenį su praktiška sunkesnių sienų sekcijų gamyba. Plieninė juosta nuolat formuojama į cilindrinę dalį ir suvirinama išilgai spiralinės siūlės. Po suvirinimo ir matmenų apdailos visas vamzdis gali būti karštai cinkuotas, kad būtų užtikrinta vidinių ir išorinių paviršių apsauga nuo korozijos.

Dėl šios konstrukcijos vamzdis ypač tinka didelio skersmens vandens vamzdynams, drenažo sistemoms, pamatų ir polių klojimo darbams, pramoninėms skysčių linijoms ir atviriems plieniniams vamzdynams. Projektams, kuriuose vamzdis bus lauke, po žeme arba drėgnoje aplinkoje, cinkuota danga suteikia papildomą barjerą nuo drėgmės ir korozijos.

Inžineriniams pirkimams svarbūs ne tik vamzdžio skersmuo ir sienelės storis. Pirkėjai taip pat turėtų patvirtinti plieno klasę, suvirinimo tikrinimo reikalavimus, cinkavimo specifikaciją, vamzdžio ilgį, galo paruošimą ir tai, ar prieš išsiunčiant gatavam vamzdžiui reikia flanšų ar kitokios gamybos.

Kodėl didelio skersmens projektams naudoti spiralinį plieninį vamzdį?

Spiralinis formavimas leidžia iš plieninės juostelės pagaminti didelio skersmens vamzdžius, išlaikant ištisinę cilindrinę struktūrą. Gauta sekcija puikiai tinka tais atvejais, kai reikalingas didelis srautas arba dideli išoriniai matmenys.

Dvipusis panardinamas lankinis suvirinimas užtikrina kontroliuojamą suvirinimo įsiskverbimą ir nuoseklią siūlę išilgai vamzdžio. Slėgio ar konstrukcijų atveju suvirinimo tikrinimo ir hidrostatinių bandymų reikalavimai turėtų būti nurodyti pagal projektą, o ne pasikliauti tik vamzdžio išvaizda.

Įkasamiems vamzdynams vamzdžio sienelė taip pat turi būti parinkta pagal vidinį slėgį, išorinę grunto apkrovą, eismo apkrovą, įrengimo gylį ir galimą grunto judėjimą. Didesnis skersmuo automatiškai nereiškia aukštesnio slėgio, todėl skersmuo ir sienelės storis turėtų būti pasirenkami kartu.

Techninės specifikacijos

Cinkavimas vyksta po vamzdžių formavimo ir suvirinimo

Šiam gaminiui svarbi gamybos seka. Pirmiausia formuojamas ir suvirinamas spiralinis vamzdis, tada paruošiamas karštam cinkavimui. Tai leidžia gatavam vamzdžiui, įskaitant suvirintą vamzdžio korpusą ir prieinamus vidinius bei išorinius paviršius, gauti apsaugą nuo korozijos po pagrindinių formavimo operacijų.

Tipiškas gamybos būdas yra:

Karštai valcuota plieninė juosta → Įėjimo patikrinimas → Spiralinis formavimas → Dvipusis panardinamas lankinis suvirinimas → Pjovimas ir dydžio nustatymas → Galų apdaila → Paviršiaus pirminis apdorojimas → Karštas cinkavimas → Aušinimas ir apdaila → Patikra → Apsauginė pakuotė

Pirminio apdorojimo, riebalų šalinimo, ėsdinimo ir aktyvinimo metu pašalinama alyva, rūdys ir paviršiaus oksidai. Tada paruoštas vamzdis panardinamas į išlydytą cinką maždaug 450 °C temperatūroje. Po ištraukimo ir aušinimo patikrinamas cinkuoto paviršiaus dangos būklė, padengimas ir matomi defektai.

Didelio skersmens vamzdžiams cinkavimo etape ypatingas dėmesys turi būti skiriamas dangos vienodumui ir cinko nutekėjimui iš vamzdžio vidaus. Prieš išsiunčiant taip pat reikia patikrinti vamzdžių galus, angas ir pagamintas vietas.

Cinko dangos pasirinkimas pagal aplinką

Nėra vieno cinko dangos storio, tinkančio kiekvienam projektui.

Įprasto komunalinio vandens tiekimo, drenažo ir bendrųjų lauko paslaugų atveju galima atsižvelgti į standartinį 80–150 g/m² diapazoną, kai aplinkos korozijos apkrova yra vidutinė.

Nuotekoms, pramoninėms aplinkoms, drėgnoms vietoms ir darbams, kuriems reikalinga ilgesnė apsauga nuo korozijos, galima nurodyti 180–275 g/m², jei tai suderinama su projekto dangos reikalavimu.

Pakrantės projektams, kuriuose veikiama druskos purškimo, reikėtų atsižvelgti į sunkesnę cinko sistemą kartu su faktine aplinkos kategorija, drenažo sąlygomis ir projektiniu tarnavimo laiku. Cinkavimas gali žymiai sumažinti koroziją, tačiau dangos pasirinkimas neturėtų būti traktuojamas kaip konkretaus projekto korozijos vertinimo pakaitalas.

Q235B ar Q355B?

Q235B tinka daugeliui įprastų komunalinių vamzdynų, drenažo sistemų ir bendrų plieninių konstrukcijų, kur projektinė apkrova yra vidutinė.

Q355B yra tinkamesnis, kai reikalingas didesnis konstrukcijos stiprumas, pvz., sunkūs pamatų darbai, didesnės konstrukcinės apkrovos, sudėtingos montavimo sąlygos arba projektai, kuriuose inžineriniame projekte nurodytas didesnio stiprumo plienas.

Montuodami polius ir pamatus, pirkėjai turėtų nurodyti reikiamą apkrovą, montavimo būdą ir sienos storį, o ne pasirinkti rūšį tik pagal vamzdžio skersmenį.

Sienelės storis turi atitikti darbo sąlygas

3–6 mm siena gali būti tinkama daugeliui antžeminių arba įprastinių vamzdynų, kai slėgis ir išorinės apkrovos yra nedidelės.

Požeminiams vamzdynams, pamatų darbams, intensyvaus eismo zonoms arba didelėms išorinėms apkrovoms veikiamiems darbams gali prireikti storesnių sekcijų. 3–20 mm gamybos diapazonas leidžia sienelės storį pritaikyti prie projekto.

Norint perduoti vandenį dideliais atstumais, specifikacijose paprastai turėtų būti:

Nominalus skersmuo + sienelės storis + plieno klasė + projektinis slėgis + vamzdžio ilgis + galo apdorojimas + tikrinimo reikalavimas

Tai suteikia gamintojui pakankamai informacijos, kad galėtų nurodyti teisingą vamzdį, o ne pateikti tik vardinį skersmenį.

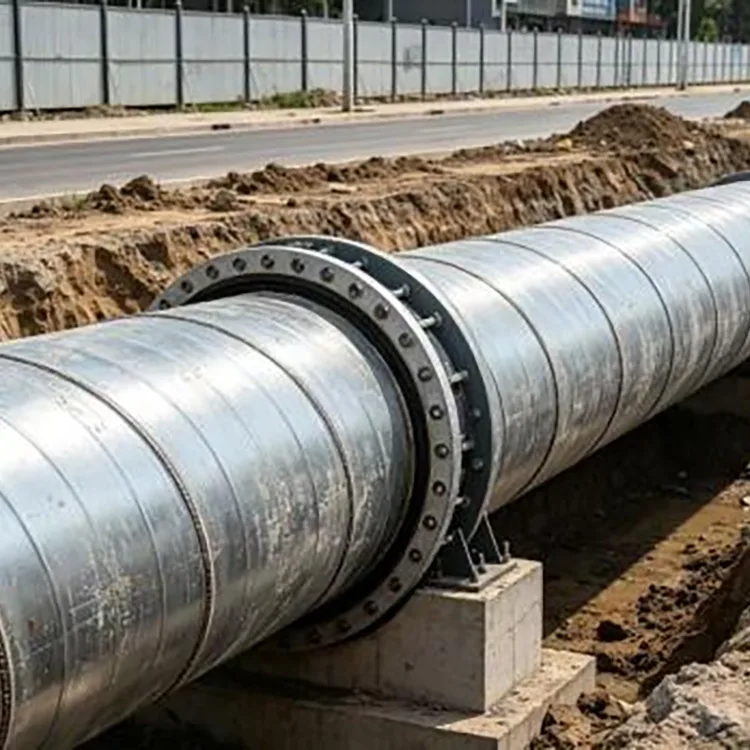

Kur naudojamas karštai cinkuotas spiralinis plieninis vamzdis

Komunalinis vanduo ir kanalizacija

Naudojamas miesto vandens perdavimui, lietaus kanalizacijai ir vamzdynų renovacijai. Didelis skersmuo padeda valdyti didelius srauto kiekius, o cinkuotas paviršius suteikia papildomą apsaugą nuo korozijos atviroje arba drėgnoje aplinkoje.

Nuotekų valymas

Tinka nuotekų transportavimui ir susijusiems įrenginių vamzdynams, kur drėgmė ir koroziniai teršalai gali sutrumpinti neapsaugoto plieno tarnavimo laiką.

Tiltų pamatai ir poliai

Didelio skersmens spiralinis vamzdis gali būti naudojamas pamatų poliams, upės kranto atramoms ir kitoms konstrukcijoms, kai sekcijos dydis ir sienelės storis priklauso nuo inžinerinės apkrovos ir montavimo sąlygų.

Pramoninės skysčių sistemos

Naudojamas pramoninių procesų skysčiams ir pagalbiniams vamzdynams, kur pagal projektą leidžiama naudoti cinkuotą plieną, o cheminė terpė yra suderinama su apsaugos nuo cinko sistema.

Lauko ir pakrantės plieno dirbiniai

Taikoma atviriems vamzdynams, pakrantės atraminėms sistemoms ir su vėjo energija susijusiems vamzdynams. Druskos purškimo aplinkoje gali prireikti sunkesnės cinko dangos arba papildomos apsaugos nuo korozijos sistemos.

Žemo slėgio šildymo ir su dujomis susiję įrenginiai

Galima apsvarstyti tinkamas žemo slėgio pagalbines sistemas, kai taikomas projekto standartas, vidutinio suderinamumo ir slėgio reikalavimai leidžia naudoti cinkuotą spiralinį vamzdį. Dujų tiekimas visada turi atitikti nurodytą dujotiekio standartą, o ne pasikliauti vien tik cinkavimu.

Projekto atranka: dažnos viešųjų pirkimų klaidos

Standartiniam komunalinio vandens ar drenažo projektui Q235B su įprasta cinko danga ir 3–6 mm sienelių storiu gali būti praktiškas atskaitos taškas. Galutinis pasirinkimas turėtų būti atliekamas pagal hidraulinę ir konstrukcinę konstrukciją.

Nuotekoms ir pramoninei aplinkai apsvarstykite sunkesnę 180–275 g/m² cinko dangą ir padidinkite sienelės storį, kai to reikalauja išorinės arba slėgio apkrovos.

Pakrantės ir druskos purškimo vietose nenurodykite tik standartinio cinkuoto vamzdžio. Korozijos kategoriją, cinko dangą, papildomos dangos sistemą ir numatomą tarnavimo laiką reikėtų peržiūrėti kartu.

Tiltų poliams, upės kranto konstrukcijoms ir pamatų darbams galima pasirinkti Q355B ir sunkesnius sienų ruožus, kai to reikalauja konstrukcijos projektas. Q345B taip pat gali būti prieinamas projektams, kuriems reikalingas būtent tas laipsnis.

Aukšto slėgio arba tolimojo perdavimo atveju pirkimo užsakyme nurodykite suvirinimo NDT, hidrostatinį bandymą, matmenų toleranciją ir galo paruošimą. Šie reikalavimai yra svarbesni nei naudoti bendrą aprašymą, pvz., „sudėtingas spiralinis vamzdis“.

Ką reikėtų patikrinti prieš išsiunčiant?

Profesionalus karštai cinkuoto spiralinio plieno vamzdžio patikrinimas turėtų apimti daugiau nei cinko paviršių.

Informacija apie plieno klasę ir šilumą turi būti patikrinta pagal medžiagos sertifikatą. Tada reikia patikrinti vamzdžio skersmenį, sienelės storį, apvalumą, ilgį ir galo būklę pagal pirkimo specifikaciją.

Spiralinis suvirinimas yra dar vienas svarbus tikrinimo taškas. Priklausomai nuo projekto, gali būti įtrauktas vizualinis patikrinimas, ultragarsinis, radiografinis ir hidrostatinis bandymas. Slėginių vamzdynų patikrinimo metodas ir priėmimo kriterijai turėtų būti susitarti prieš gaminant.

Cinkuotas paviršius turi būti patikrintas dėl dangos padengimo, matomų plikų vietų, per didelio cinko sankaupų ir naudojimo pažeidimų. Jei po cinkavimo vamzdis bus nupjautas, nusklembtas arba suvirinamas, pažeistas cinko vietas reikia suremontuoti naudojant tinkamą cinko turinčią sistemą.

Gamyba pagal užsakymą projekto tiekimui

Vamzdis gali būti tiekiamas kaip standartinis tiesus ilgis arba apdirbamas pagal montavimo brėžinį.

Galimas apdorojimas apima fiksuoto ilgio pjovimą, vamzdžio galų nusklembimą, flanšo suvirinimą, galų uždarymą, šlifavimą ir papildomą apsaugą nuo korozijos. Projektams, kuriuose naudojamos surenkamos vamzdžių dalys, brėžinių pateikimas prieš gamybą padeda sumažinti lauko pjovimo ir suvirinimo skaičių.

Didelės apimties užsakymams pirkėjai taip pat gali nurodyti skirtingus skersmenis, sienelių storius ir ilgius pagal tą patį projekto tvarkaraštį. Tai naudinga savivaldybių vamzdynų paketams, kur pagrindinėms linijoms, atšakoms ir konstrukcinėms atkarpoms reikia skirtingų specifikacijų.

Tarnavimo laikas priklauso nuo dangos ir poveikio

Karštas cinkavimas gali žymiai pailginti apsaugos nuo korozijos laikotarpį, palyginti su neapsaugotu plienu, tačiau tarnavimo laiką kontroliuoja aplinka, cinko danga, vandens chemija, dirvožemio būklė, mechaniniai pažeidimai ir priežiūra.

Kaip bendra tiekiamų gaminių asortimento nuoroda, numatomas eksploatavimo laikas gali siekti 20 ir daugiau metų patalpų sąlygomis, o lauke, palaidotuose ir nuotekose, esant tinkamoms sąlygoms, paprastai laikomasi 10–15 metų. Projektuose, kuriuos veikia stiprus druskos purškimas arba agresyvios cheminės medžiagos, turėtų būti taikomas konkrečiam projektui skirtas korozijos įvertinimas, o ne fiksuotas eksploatavimo trukmės skaičius.

Pakuotė didelio skersmens vamzdžiams

Dideliems spiraliniams vamzdžiams reikia pakuotės, kuri apsaugotų vamzdžio korpusą ir cinkuotą paviršių tvarkant ir transportuojant.

Vamzdžių galai gali būti apsaugoti apsaugomis arba apsauginiais žiedais, o surišti vamzdžiai tvirtinami plieniniais dirželiais ir, kur reikia, atskiriami arba suminkštinami, kad būtų sumažintas smūgis ir paviršiaus pažeidimai. Eksporto siuntoms, atsižvelgiant į pristatymo būdą, galima pridėti vandeniui atsparų įvyniojimą ir stabilų pakrovimą.

DUK

1 klausimas: kuo karštai cinkuotas spiralinis vamzdis skiriasi nuo įprasto antikorozinio spiralinio vamzdžio?

A: Paprastas antikorozinis vamzdis paprastai remiasi išorine dangų sistema, o karštai cinkuotame spiraliniame vamzdyje naudojama metalurginiu būdu surišta cinko danga apsaugai nuo korozijos. Tinkama sistema priklauso nuo to, ar vamzdis yra atviras, užkastas, panardintas ar naudojamas su konkrečiu skysčiu.

2 klausimas: ar galite gaminti spiralinius plieno vamzdžius DN200–DN3000?

A: Taip. Tiekiamas diapazonas DN200–DN3000, sienelių storis nuo 3,0 iki 20 mm. Nestandartiniai skersmenys, sienelių storiai ir fiksuoti ilgiai gali būti aptariami pagal brėžinius ir projekto reikalavimus.

3 klausimas: ar cinkuotą spiralinį vamzdį galima naudoti po žeme?

A: Galima svarstyti, ar tinkamas palaidotas, tačiau reikia įvertinti dirvožemio chemiją, drėgmę, drenažą, išorinės apkrovos ir dangos reikalavimus. Esant agresyvioms dirvožemio sąlygoms, gali prireikti papildomos apsaugos nuo korozijos sistemos.

4 klausimas: ar spiralinis suvirinimas tinkamas slėgio tarnybai?

A: Spiralinis suvirintas vamzdis gali būti gaminamas slėgio reikmėms, kai yra atitinkamai nurodyta plieno rūšis, sienelės storis, suvirinimo procesas ir tikrinimo reikalavimai. Slėginiams vamzdynams suvirinimo NDT ir hidrostatinis bandymas turi būti patvirtintas pirkimo specifikacijoje.

5 klausimas: ar vamzdis gali būti tiekiamas su flanšais?

A: Taip. Flanšo suvirinimas, nuožulnumas, fiksuoto ilgio pjovimas ir kitas galutinis apdorojimas gali būti atliekamas prieš išsiunčiant pagal brėžinius.

6 klausimas: kokią cinko dangą reikėtų pasirinkti pakrantės projektams?

A: Didesnės korozijos aplinkoje galima apsvarstyti sunkesnę 180–275 g/m² dangą, tačiau pakrantės projektai turėtų būti vertinami pagal faktinį druskos purškimo poveikį ir reikalingą tarnavimo laiką. Esant sunkioms sąlygoms, gali tikti papildoma danga.

7 klausimas: Ar Q235B ir Q355B galima maišyti vienu užsakymu?

A: Taip. Priklausomai nuo konstrukcijos arba vamzdyno konstrukcijos, gali būti tiekiami įvairių rūšių plienai. Kiekviena specifikacija turėtų būti aiškiai nurodyta pirkimo užsakyme ir medžiagos dokumentuose.

8 klausimas: kokius dokumentus galima pateikti eksporto užsakymams?

A: Medžiagų sertifikatai, patikrinimo įrašai ir kiti kokybės dokumentai gali būti pateikti pagal užsakymą ir projekto reikalavimus. Pirkėjui pageidaujant, taip pat gali būti surengtas trečiosios šalies patikrinimas.

Masinis tiekimas ir projektų palaikymas

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. palaiko masinius spiraliniu būdu suvirintų plieninių vamzdžių užsakymus komunaliniams, infrastruktūros, pramonės ir užsienio projektams. Pirkėjai pasiūlymui gali pateikti vamzdžių grafiką, brėžinius arba paprastą specifikacijų sąrašą.

Projekto užsakymams tiekimas gali apimti plieno rūšies pasirinkimą, vamzdžių dydį, fiksuoto ilgio gamybą, suvirinimo patikrinimą, cinkavimą, galutinį apdirbimą, pakavimą ir siuntimo koordinavimą. Tai ypač naudinga, kai pagal vieną projekto tvarkaraštį reikia pateikti keletą vamzdžių specifikacijų.
