Stačiakampis plieninis vamzdis, padengtas cinku-aliuminiu-magniu

Pagrindinis cinku, aliuminiu ir magniu dengto stačiakampio plieno vamzdžio pranašumas yra reguliuojamas pločio ir aukščio santykis. Palyginti su apvaliu vamzdžiu, viena pusė gali suteikti platesnį montavimo paviršių; palyginti su kvadratiniu vamzdžiu, sekciją galima pasirinkti taip, kad ji geriau atitiktų turimą montavimo erdvę ir apkrovos kryptį.

Struktūrinėms reikmėms ilgesnė pusė paprastai išdėstoma ta kryptimi, kur reikalingas didesnis lenkimo standumas. Tikrasis sekcijos dydis ir sienelės storis vis tiek turėtų būti patvirtinti atsižvelgiant į konstrukcinę apkrovą ir tarpatramį, o ne tik pagal išvaizdą.

Dydžių diapazonas

Pagal brėžinius ir projekto reikalavimus galima pagaminti specialius matmenų santykius, sienelių storį ir ilgį.

Kodėl verta naudoti Zn-Al-Mg dangą?

Cinku-aliuminiu-magniumi dengtas stačiakampis plieno vamzdis užtikrina apsaugą nuo korozijos per cinko lydinio sluoksnį, kuriame yra aliuminio ir magnio. Lyginant su įprastomis cinko dangomis, lydinio sistema gali pagerinti atsparumą korozijai daugelyje lauko sąlygų.

Kitas praktinis bruožas yra jo elgesys mažose dangos pažeidimo vietose. Korozijos produktai iš aplinkinės dangos gali padėti sulėtinti lokalizuoto atviro plieno koroziją. Tai naudinga gaminiams, kuriuos reikia pjauti, gręžti ar kitaip gaminti vietoje, nors didesniems pažeistiems plotams ir suvirintoms dalims vis tiek gali prireikti tinkamo remonto.

Pjūvio ir sienos storio pasirinkimas

Skirtingoms reikmėms reikalingi skirtingi pločio, aukščio ir sienelės storio deriniai.

Galima apsvarstyti 40 × 60 mm sekciją lengvesniems antriniams elementams, įrangos rėmams ir pagalbinėms atramoms.

50 × 100 mm sekcija tinka daugeliui standartinių atraminių ir rėminimo darbų, kai pirmenybė teikiama santykinai aukštai stačiakampei sekcijai.

Didesnės dalys, pvz., 60 × 120 mm arba 80 × 120 mm, gali būti naudojamos sunkesnėms sijoms, didesniems įrangos rėmams ir kitoms reikmėms, kurioms reikalingas didesnis sekcijų standumas.

Didesnėms apkrovoms ar ilgesniems tarpatramiams gali būti nurodytos 80 × 160 mm ir didesnės sekcijos, tačiau galutinis dydis turėtų būti patikrintas atliekant konstrukcinius skaičiavimus.

Sienelės storis turi būti parinktas taip pat. Plonasienės medžiagos gali pakakti trumpalaikiams, lengviems rėmams, o 1,8–2,0 mm ir storesni skyriai dažniau laikomi bendriems lauko konstrukcijų darbams. Didelėms apkrovoms, dideliems tarpatramiams ir stipriam vėjui gali prireikti 2,5–3,0 mm ar storesnės medžiagos.

Tipinės programos

Fotovoltiniai projektai

Naudojamas stogo PV atraminiams rėmams, pagalbiniams saulės elementams ir kitoms lauko fotovoltinėms konstrukcijoms, kur stačiakampė sekcija tinka montavimo planui.

Užuolaidų siena ir dekoratyvinės konstrukcijos

Plokšti stačiakampio vamzdžio paviršiai yra patogūs rėmų jungtims, apmušalų atramoms, dekoratyviniams plieno gaminiams ir architektūrinėms konstrukcijoms.

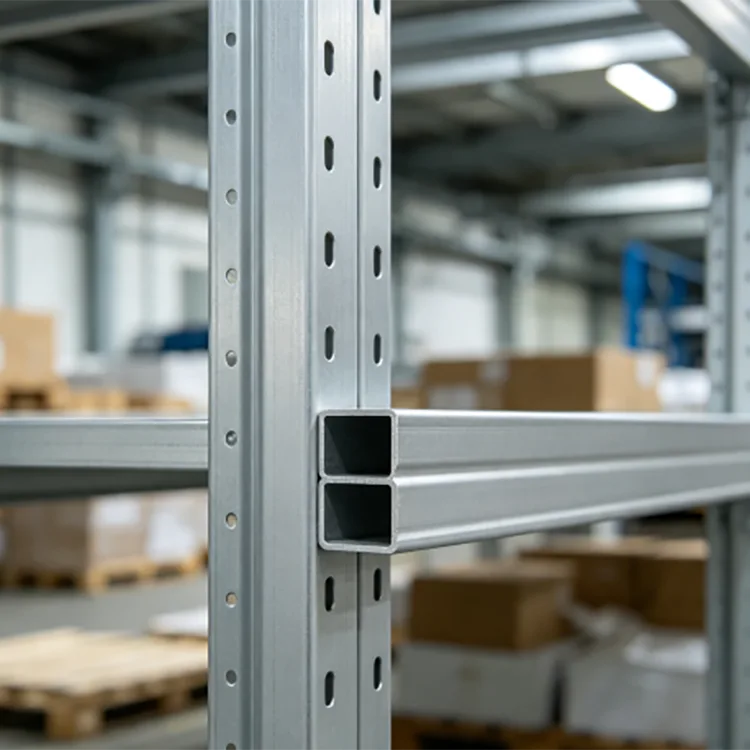

Pramoninės įrangos rėmai

Taikoma automatizavimo įrangai, sandėlių sistemoms, gamybos linijų rėmams, darbo vietoms ir mašinų pagalbinėms konstrukcijoms.

Savivaldybės ir infrastruktūros projektai

Naudojamas apsauginių turėklų rėmams, pėsčiųjų takų atramoms, apšvietimo konstrukcijoms, pagalbiniams tiltų komponentams ir kitiems lauke pagamintiems plieno gaminiams.

Gamyklos ir žemės ūkio struktūros

Tinka antriniams plieniniams elementams, šiltnamių karkasams, įrangos pastogėms, ūkio konstrukcijoms ir apsauginiams rėmams.

Paviršius ir gamyba

Standartinis paviršius paprastai yra matinės sidabro pilkos spalvos, palyginti vienodos išvaizdos. Vamzdis gali būti tiekiamas tiesiogiai surinkti arba apdorotas prieš išsiunčiant.

Galima gaminti fiksuoto ilgio pjovimą, gręžimą, galų paruošimą, nusklembimą ir kitą apdirbimą. Galimas ir suvirinimas, tačiau danga šildomoje vietoje bus paveikta ir turi būti apdorota pagal projekto apsaugos nuo korozijos reikalavimus.

Didelių projektų atveju išankstinis pjovimas ir gręžimas gali sumažinti darbo vietoje atliekamą darbą ir pagerinti įrengimo efektyvumą.

Gamybos kontrolė

Stačiakampis vamzdis yra suformuotas iš Zn-Al-Mg dengtos plieninės juostelės formuojant ritinį ir aukšto dažnio suvirinimą, po kurio atliekamas dydis, tiesinimas ir pjovimas.

Gamybos kontrolė orientuota į juostos storį, pjūvio matmenis, kampų geometriją, tiesumą, suvirinimo būklę ir dangos kokybę. Struktūrinių užsakymų atveju šie parametrai prieš išsiunčiant patikrinami pagal sutartą produkto specifikaciją.

Korozijos aplinka

Cinku-aliuminiu-magniu dengtas stačiakampis plieninis vamzdis tinka daugeliui lauko ir drėgnų aplinkos, tačiau dangos pasirinkimas turi atspindėti faktinį poveikį.

Tarnavimo laikas negali būti priskirtas tik pagal dangos tipą. Druskos koncentracija, drėgmė, teršalai, dangos masė, profilio storis, apdorojimas ir priežiūra turi įtakos tikram ilgaamžiškumui.

Kokybės patikra

Kokybės kontrolė gali apimti sekcijos matmenis, sienelės storį, tiesumą, kampų būklę, suvirinimo išvaizdą, dangos storį ir paviršiaus būklę.

Konstrukciniams projektams pagal sutartą specifikaciją gali būti pateikiami medžiagų sertifikatai ir mechaninių savybių ataskaitos. Gali būti surengtas papildomas korozijos arba druskos purškimo bandymas, kai tai yra kliento priėmimo reikalavimų dalis.

Informacija apie pirkimą

Norėdami gauti citatą, pateikite šią informaciją:

Pjūvio dydis: pvz., 40 × 60 mm arba 50 × 100 mm

Sienelės storis: pvz., 1,5 mm, 2,0 mm arba 3,0 mm

Plieno rūšis: S390GD+ZM, S420GD+ZM arba S550GD+ZM

Ilgis: 6 m arba pagal užsakymą

Kiekis: vienetai arba bendras svoris

Naudojimas: PV, užuolaidų siena, įrangos karkasas, šiltnamio efektą sukeliančios ar konstrukcinės paskirties

Apdorojimas: pjovimas, gręžimas, paruošimas suvirinimui ar kiti reikalavimai

Projektams, kuriems taikomi tarpatramio, vėjo apkrovos ar kiti konstrukciniai reikalavimai, brėžiniai arba apkrovos informacija padeda patvirtinti atitinkamą skyrių.

DUK

1 klausimas: kuo skiriasi stačiakampis vamzdis ir kvadratinis vamzdis?

Stačiakampis vamzdis turi skirtingus pločio ir aukščio matmenis, todėl yra didesnis lankstumas, kai turima montavimo vieta arba apkrovos kryptis reikalauja tam tikro kraštinių santykio. Kvadratinis vamzdis turi lygias puses ir dažnai naudojamas ten, kur apkrovos ir prijungimo sąlygos yra simetriškesnės.

2 klausimas: kodėl cinku-aliuminiu-magniu padengtas stačiakampis plieninis vamzdis tinka lauko stačiakampiams vamzdžiams?

Cinko-aliuminio-magnio danga apsaugo nuo korozijos ir yra naudinga, kai yra vietinių dangos pažeidimų. Dėl to jis yra praktiškas pasirinkimas daugeliui lauko konstrukcijų, įskaitant PV sistemas ir įrangos rėmus.

3 klausimas: ar stačiakampį vamzdį galima iškirpti ir suvirinti?

Taip. Galima atlikti pjovimą, gręžimą ir suvirinimą. Kadangi šios operacijos lokaliai veikia dangą, reikiamą atvirų vietų ir suvirinimo siūlių apsaugą reikia nustatyti atsižvelgiant į aplinką ir projekto specifikacijas.

4 klausimas: kokį sienelės storį turėčiau pasirinkti?

Tai priklauso nuo apkrovos, tarpatramio, palaikymo sąlygų ir įrengimo aplinkos. Lengviems antriniams karkasams gali būti naudojamos plonesnės sienos, o ilgo tarpatramio, didelės apkrovos ar didelio vėjo konstrukcijoms paprastai reikia storesnių sienų. Skyrių skaičiavimas turėtų būti baigtas prieš galutinį atranką.

5 klausimas: ar galima pritaikyti specialius stačiakampius santykius?

Taip. Be standartinių dydžių, pvz., 30 × 20 mm iki 200 × 100 mm, atsižvelgiant į gamybos pajėgumus ir brėžinius, galima aptarti specialų pločio ir aukščio santykį, sienelių storį ir fiksuotą ilgį.

6 klausimas: ar jis tinka pakrantės fotovoltiniams projektams?

Jis gali būti naudojamas pakrantės PV konstrukcijoms, tačiau dangos specifikacija turi būti parenkama atsižvelgiant į vietos druskos poveikį ir reikalingą tarnavimo laiką. Sunkioje jūrinėje aplinkoje gali prireikti aukštesnio dangos lygio arba papildomos apsaugos nuo korozijos.

7 klausimas: ar galite pateikti iš anksto supjaustytus arba išgręžtus stačiakampius vamzdžius?

Taip. Pjovimas, gręžimas, nuožulnumas, nuožulnumas ir kiti gaminiai gali būti atliekami prieš išsiunčiant, kad būtų sumažintas apdorojimas montavimo vietoje.
