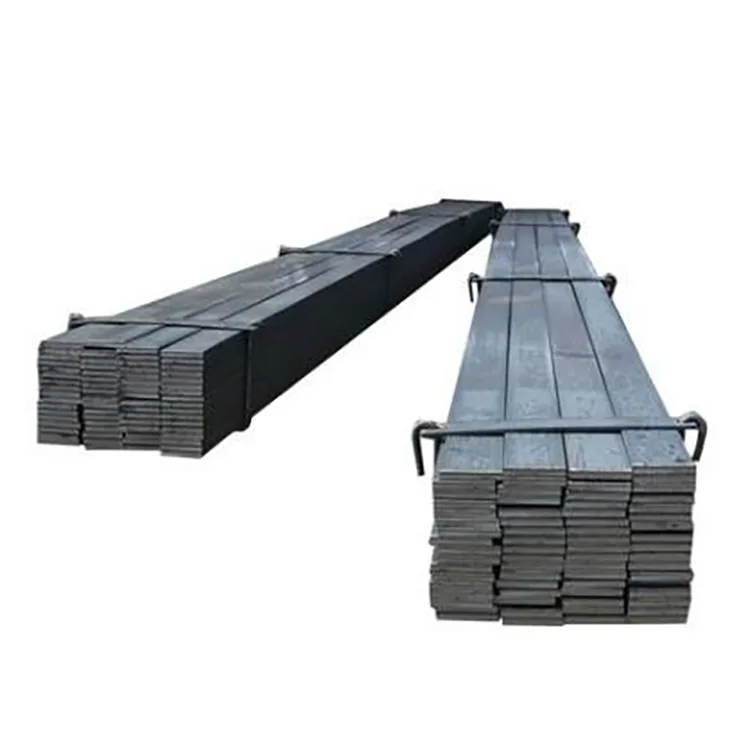

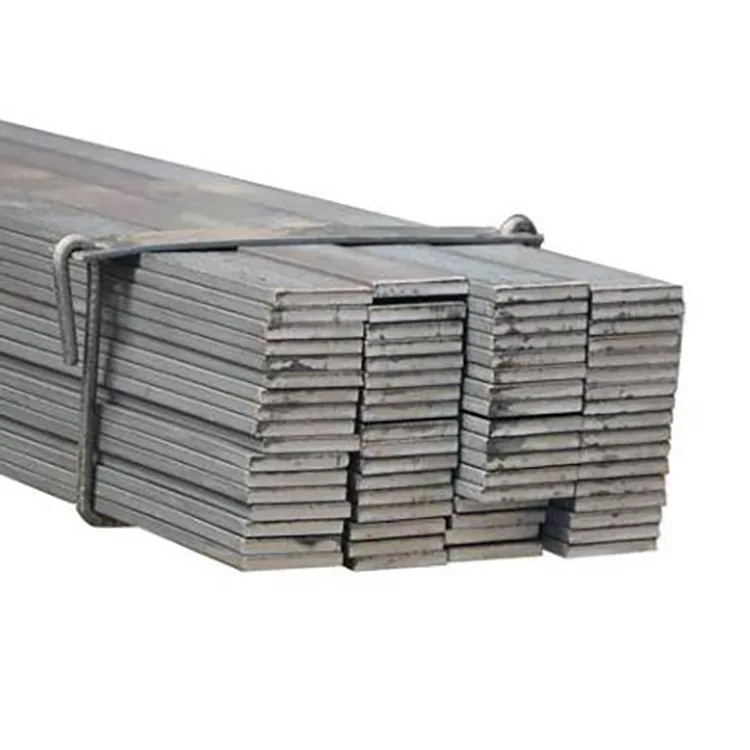

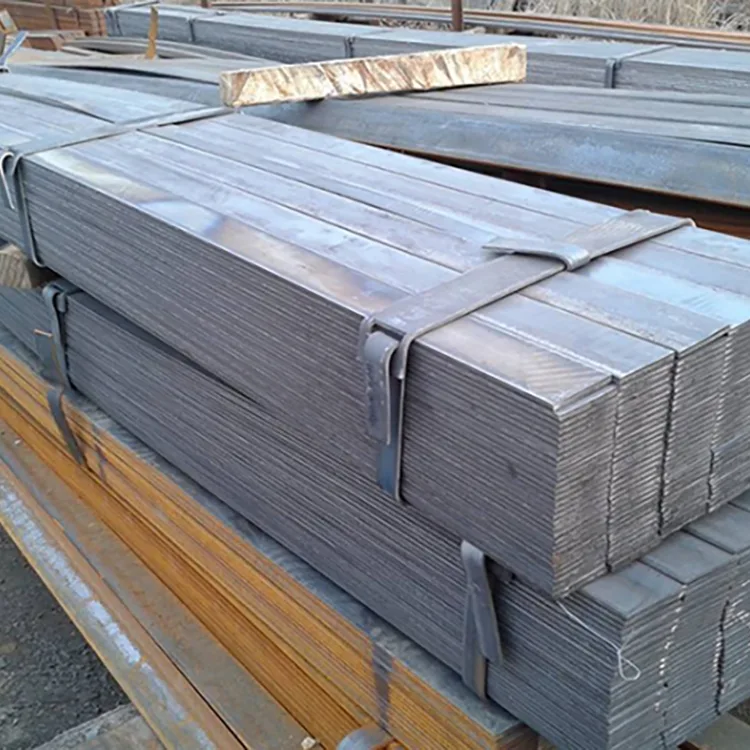

Karštai valcuotas plieninis plokščias strypas yra tvirtas stačiakampis plieno profilis, pagamintas tiesiogiai karšto valcavimo būdu. Skirtingai nuo plokščių juostelių, išpjautų iš plieninės plokštės arba ritės, strypas suvyniotas iki galutinės dalies, vienodo pločio ir storio per visą ilgį.

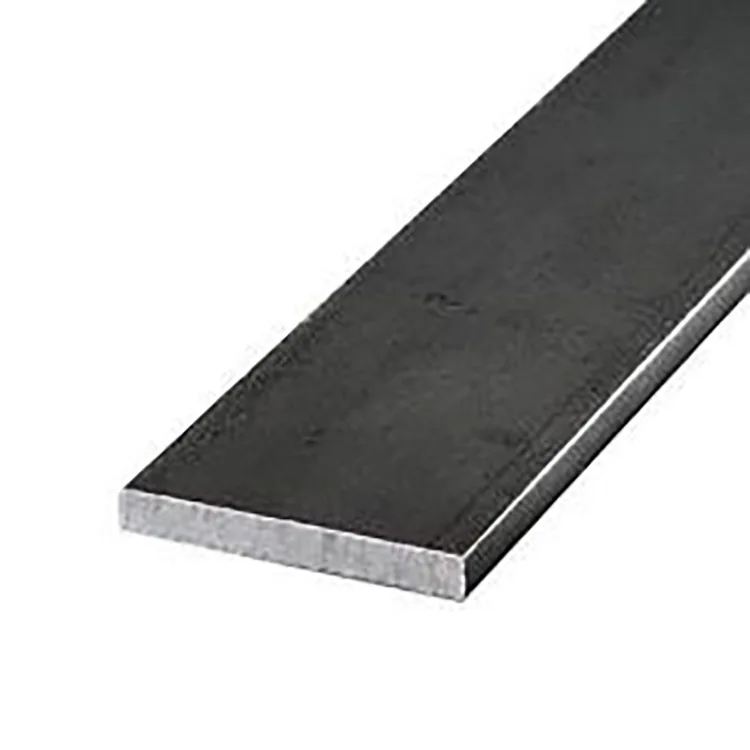

Standartinis paviršius yra juodas karštai valcuotas plienas be apsauginės dangos. Tai leidžia medžiagą pjaustyti, gręžti, suvirinti, lankstyti ar apdirbti mechaniniu būdu prieš dažant, cinkuojant ar kitą galutinį paviršiaus apdorojimą.
Įprastas naudojimas apima plieno gamybą, mašinų komponentus, konstrukcines jungtis, įterptąsias dalis, įžeminimo sistemas ir įrangos atramas.
| Prekė | Specifikacija |
| Produktas | Plokščias karšto valcavimo plieno strypas |
| Medžiaga | Q235B, Q355B |
| Skyrius | Tvirtas stačiakampis |
| Plotis | 12–200 mm |
| Storis | 3–60 mm |
| Standartinis ilgis | 6 m, 9 m, 12 m |
| Paviršius | Juodai karštai valcuoti |
| Dengimas | Nėra |
| Apdorojimas | Pjovimas, gręžimas, lenkimas, nuožulnumas, kampinis pjovimas |
| Buitinis standartas | GB/T 704-2017 |
| Tarptautiniai pažymiai | ASTM A36, SS400 ir kitos sutartos klasės |
Q235Bdažniausiai naudojamas bendrai gamybai, sujungimo dalims, apsauginiams turėklams, įterptiesiems komponentams ir įprastoms plieno konstrukcijoms, kur reikalingas standartinis stiprumas ir suvirinamumas.
Q355Bužtikrina didesnį takumo stiprumo lygį ir yra naudojamas sunkesnėms atramoms, įrangos komponentams ir kitiems tikslams, kai konstrukcijai reikia didesnio stiprumo.
Teisingas įvertinimas priklauso nuo inžinerinių reikalavimų. Plotis, storis, apkrovos būklė ir atramos išdėstymas taip pat turi įtakos galutiniam komponento veikimui.
Pagrindinis gamybos būdas yra:
Plieninis ruošinys → kaitinimas → grubus valcavimas → baigiamasis valcavimas → dydžio nustatymas → tiesinimas → pjovimas → tikrinimas → sujungimas
Stačiakampė dalis formuojama tiesiogiai valcavimo metu, o ne išpjaustoma iš plokštės ar ritės. Po valcavimo tikrinami strypų matmenys, tiesumas ir matoma paviršiaus būklė.
Tamsus karštai valcuoto plieno paviršius paprastai yra frezavimo skalės. Jo nereikėtų painioti su raudonai ruda korozija.
Pagrindinis privalumas yra tvirta stačiakampė dalis kartu su nesudėtinga gamyba. Jį galima supjaustyti į jungiamąsias dalis, išgręžti varžtines jungtis, suvirinti į laikiklius ar atramas ir apdirbti storesnius komponentus.
Didesnio storio atveju jis taip pat gali būti naudojamas kaip įrangos pagrindų, atraminių blokų ir pagamintų mašinų dalių apdirbimo ruošinys.
Kadangi standartinis gaminys tiekiamas be apsauginės dangos, galutinis paviršiaus apdorojimas gali būti pasirinktas po pagaminimo, atsižvelgiant į aptarnavimo aplinką.
Karštai valcuotas plieninis plokščias strypas ir šaltai temptas plokščias strypas yra pagaminti pagal skirtingus reikalavimus.
Karštai valcuotas plokščias strypasdaugiausia naudojamas konstrukcijų gamybai, suvirinimui, bendram ruošinių apdirbimui ir tais atvejais, kai itin griežti matmenų nuokrypiai nėra pagrindinis reikalavimas.
Šaltai tempta plokščia juostapapildomai apdorojamas, kad būtų pasiekti griežtesni matmenys, nuoseklesnė dalis ir lygesnis paviršius. Jis labiau tinka tiksliai apdirbtoms dalims, kur matmenų tolerancija yra svarbi.
Plokštės plyšinis plokščias strypas gaminamas pjaustant plieninę plokštę arba ritę į juosteles, o karštai valcuotas plokščias strypas susukamas tiesiai į stačiakampę sekciją.
Gamybos darbams skirtumai gali turėti įtakos krašto būklei, sekcijos geometrijai, tiesumui ir tvirtinimui pjovimo ir suvirinimo metu. Todėl gamybos būdas turėtų būti aiškiai nurodytas, kai šios savybės yra svarbios gatavam komponentui.
Naudojamas sujungimo elementams, standžiams, laikikliams, armatūros detalėms ir įterptoms plieninėms detalėms.
Naudojamas įrangos pagrindams, atraminėms plokštėms, mašinų rėmams, apdirbimo ruošiniams ir sunkiems pagamintiems komponentams.
Naudojamas įterptoms dalims, armatūros komponentams, sujungimo detalėms ir kitiems pagamintiems plieno gaminiams.
Plokščiasis strypas naudojamas kaip įžeminimo laidininkas, nes jį lengva tiesti, pritvirtinti ir suvirinti. Įprasti dydžiai apima40×4 mmir50×5 mm, nors galutinis dydis turėtų atitikti elektros projektą ir taikomus reikalavimus.
Atviroms arba palaidotoms įžeminimo sistemoms gali prireikti apsaugos nuo korozijos. Karštas cinkavimas gali būti atliekamas po pagaminimo, kai reikalinga papildoma apsauga nuo drėgmės ir dirvožemio poveikio.
Dažniausiai naudojami apsauginiai turėklų komponentai, ženklų atramos, su lempomis susijusios konstrukcijos, sandėlio sutvirtinimas ir kiti lauko plieno gaminiai.
Storesnė plokščia juosta yra tvirta pradinė medžiaga apdirbimui, atraminėms plokštėms ir sunkioms gamybinėms dalims.
Pavyzdžiai:
80×20 mm Q355B
100×25 mm Q355B
Apdirbant reikia atsižvelgti į reikiamą apdirbimo ribą, matmenų toleranciją ir paviršiaus būklę kartu su vardiniu sekcijos dydžiu.
Standartinis gaminys turi juodą karštai valcuotą paviršių be apsauginės dangos. Priklausomai nuo naudojimo, pagamintą komponentą vėliau galima užbaigti:
Tapyba– įprastoms vidaus ir lauko plieninėms konstrukcijoms.
Miltelinis dažymas– pagamintiems gaminiams, kuriems reikalinga išvaizda ir paviršiaus apsauga.
Karštas cinkavimas– lauko, drėgnoms arba palaidotoms eksploatavimo sąlygoms.
Elektrogalvanizavimas– kur tinkama plonesnė cinko danga.
Paviršiaus apdorojimas turi būti parenkamas atsižvelgiant į darbo aplinką ir gamybos seką.
Galimas apdorojimas apima:
Pakartotinai gaminant, iš anksto supjaustyti ilgiai gali sumažinti pjovimo vietoje skaičių ir supaprastinti gamybą. Kai baigtos dalys bus cinkuotos, prieš cinkavimo etapą turi būti patvirtinti gamybos reikalavimai.
Tikrinimas gali apimti savybes, kurios turi tiesioginės įtakos gamybai ir taikymui:
Ant juodo karštai valcuoto plieno frezavimo nuosėdos yra normalios. Tikrinant daugiausia dėmesio skiriama defektams, kurie gali turėti įtakos gamybai, apdirbimui ar numatytam pritaikymui.
Citatos prašyme paprastai turėtų būti nurodyta ši informacija:
Pavyzdžiui:
Q235B / 50 × 8 mm / 6 m / karštai valcuoto plieno plokščias strypas / 20 tonų
Apdorotai medžiagai:
Q355B / 100×25 mm / fiksuotas ilgis / gręžimas ir pjovimas pagal brėžinį

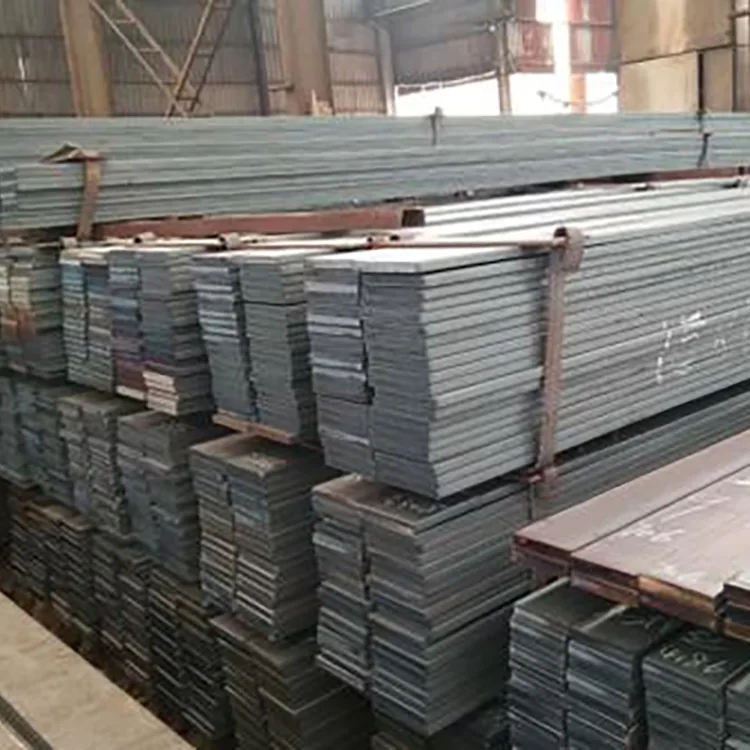

Mūsų plieno tiekimo grandinė Tianjin Daqiuzhuang palaiko karšto valcavimo plokščių strypų tiekimą kartu su pjovimo ir tolesnio apdorojimo ištekliais.
Bendros specifikacijos gali būti tiekiamos iš turimų atsargų, o nestandartiniai dydžiai ir apdorotos dalys yra išdėstytos pagal gamybos reikalavimus.
Didesniems užsakymams klientai gali pateikti dydžių sąrašą ir pjovimo grafiką, kad medžiagų planavimas būtų pagrįstas reikiamais gabalo matmenimis.
Taip. Q235B dažniausiai naudojamas bendram suvirinimui gaminti, o Q355B gali būti pasirinktas komponentams, kurių konstrukcija reikalauja didesnio stiprumo.
Paprastai ne. Tamsus paviršius daugiausia sudarytas iš karšto valcavimo staklių. Raudonai rudos rūdys yra atskira korozijos sąlyga.
Taip. Strypas gali būti cinkuotas po pagaminimo, kai gatavam komponentui reikalinga papildoma apsauga nuo korozijos.
Karštai valcuotas plokščias strypas daugiausia naudojamas konstrukcijų gamybai ir bendrai pramonei. Šaltai temptas plokščias strypas toliau apdorojamas, kad būtų griežtesni matmenys, nuoseklesnė geometrija ir pagerinta paviršiaus apdaila.
Taip. Standartiniai ilgiai yra 6 m, 9 m ir 12 m, o fiksuoto ilgio pjovimas gali būti išdėstytas pagal reikiamus matmenis.
Taip. Pjovimas, gręžimas, perforavimas, lenkimas, nuožulnumas ir kampinis pjovimas yra tinkamų dydžių ir reikalavimų.
Q235B dažniausiai naudojamas bendrai gamybai, o Q355B pasirenkamas, kai konstrukcijai reikalingas didesnis stiprumo lygis. Renkantis reikėtų vadovautis inžineriniais reikalavimais, o ne vien tik medžiagos rūšimi.
Taip. Dažniausiai naudojami dydžiai, tokie kaip 40 × 4 mm ir 50 × 5 mm, tačiau galutinis laidininko dydis turėtų būti nustatomas pagal įžeminimo konstrukciją ir taikomus elektros reikalavimus.
ASTM A36, SS400 ir kitos sutartos klasės gali būti aptariamos eksporto užsakymams, atsižvelgiant į reikiamas medžiagų specifikacijas ir dokumentus.
Pateikite plieno klasę, plotį, storį, ilgį, kiekį, apdorojimo reikalavimus ir paviršiaus apdorojimą. Pagamintų dalių brėžinys turėtų būti įtrauktas, kai tik įmanoma.
