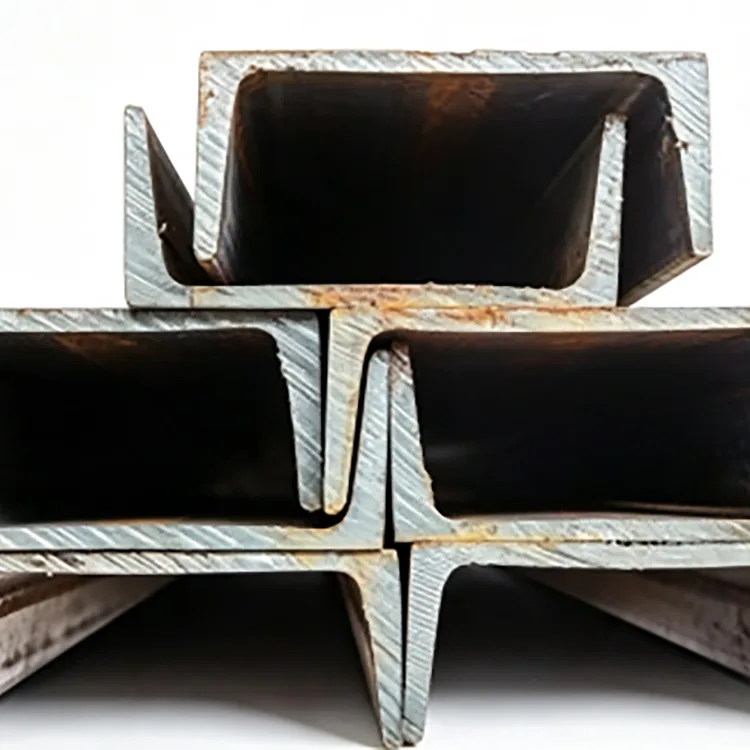

Karšto valcavimo plieno kanalas yra atvira konstrukcinė plieno sekcija su juostele ir dviem flanšais, sudarančiomis U profilį. Jis gaminamas karštai valcuojant plieno ruošinius, o ne lenkiant plokščias juostas ar suvirinant atskiras plokštes.
Valcuotoje U formos sekcijoje yra tinklelis, skirtas konstrukciniam gyliui, ir flanšai, skirti sujungti plokštes, laikiklius ir kitus komponentus. Jis dažniausiai naudojamas konstrukcinėms atramoms, įrangos pagrindams, rėmams, petnešoms ir pagamintiems plieno gaminiams.
„Rongheng“ tiekia karšto valcavimo plieno kanalą Q235B ir Q355B įprastomis atkarpomis nuo 5# iki 40#, standartinio ilgio 6 m, 9 m ir 12 m. Galimas individualus pjovimas ir sutarta gamyba pagal projekto užsakymus.
| Dydis | Aukštis (mm) | Kojos plotis (mm) | Juostelės storis (mm) | Svoris (kg/m) | Įvertinimas | Ilgis (m) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | 6/9/12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | 6/9/12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | 6/9/12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | 6/9/12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | 6/9/12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | 6/9/12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | 6/9/12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | 6/9/12 |
Įprastas tiekimo diapazonas apima 5#–40#. Kiti skyriai gali būti aptarti dėl konkrečių projekto reikalavimų.
Q235Bdažniausiai naudojamas bendrai konstrukcijų, įrangos atramų, apsauginių turėklų, rėmų ir kitų įprastinių plieno gaminių gamybai.
Q355Bužtikrina didesnį nurodytą takumo ribą ir gali būti pasirinktas ten, kur konstrukcijai reikalingas didesnis medžiagos stiprumas, įskaitant sunkesnes atramas ir reiklesnę įrangą ar infrastruktūrą.
Plieno rūšį reikia pasirinkti kartu su kanalo dydžiu ir konstrukcine apkrova. Didesnio stiprumo klasė nepadaro per mažo profilio struktūriškai tinkamos.
Kanalas formuojamas tiesiogiai karšto valcavimo būdu:
Plieninis ruošinys → kaitinimas → grubus valcavimas → tarpinis valcavimas → baigiamasis valcavimas → dydžio nustatymas → tiesinimas → pjovimas → tikrinimas → sujungimas
Ruošinys praeina per daugybę ritinėlių, kurie palaipsniui nustato juostą, flanšo plotį ir bendrus sekcijos matmenis. Po valcavimo patikrinami kanalo matmenys, tiesumas ir paviršiaus būklė.
Sekcija turėtų būti parinkta atsižvelgiant į faktinius konstrukcijos reikalavimus, o ne vien pagal dydį ar svorį.
Pirkimo atveju tikslus skyriaus numeris, nurodytas konstrukcijos brėžinyje arba plieno tvarkaraštyje, yra geresnis nei bendras aprašymas, pvz., „sunkiojo kanalo plienas“.
Karšto valcavimo kanalas ir šalto formavimo kanalas gaminami skirtingais procesais ir neturėtų būti pasirenkami tik pagal vardinį aukštį.
| Prekė | Karšto valcavimo kanalas | Šaltojo formavimo kanalas |
|---|---|---|
| Gamyba | Valcuotas iš kaitintų plieno ruošinių | Susidaro lenkiant plieninę juostelę |
| Tipiškas naudojimas | Struktūrinė ir sunkesnė gamyba | Lengvas rėminimas ir plonesnės dalys |
| Skyrius | Valcuota U formos dalis | Šaltai lankstytas profilis |
Prieš pakeičiant vieną tipą kitu, reikia patikrinti sekcijos geometriją, storį ir apskaičiuotą konstrukcinį pajėgumą.
Karštai valcuotas plieno kanalas ir I sija yra konstrukcinės sekcijos, tačiau jos atitinka skirtingus sekcijų reikalavimus.
I sija dažniausiai pasirenkama sijos taikymui, kai reikalinga I formos dalis. Kanalas dažnai yra patogus atramoms, įrangos pagrindams, laikikliams ir pagamintiems rėmams, nes komponentus galima prijungti prie jo juostos ir flanšų.
Nurodyta konstrukcinė dalis turėtų atitikti projekto brėžinį, o ne būti keičiama tik todėl, kad lengviau pasiekiama kita dalis.
Jis naudojamas statybose, pramoninėje gamyboje, mašinų palaikymo ir infrastruktūros projektuose.
Jis gali būti tiekiamas kaip standartinis tiesus ilgis arba apdorotas pagal projekto brėžinius.
Pakartotinai gaminant, iš anksto supjaustytos ir apdirbtos sekcijos gali sumažinti paruošimo darbus montavimo vietoje.
Standartinis gaminys tiekiamas juodai karštai valcuotas su frezavimo skalėmis ir be apsaugos nuo korozijos dangos. Priklausomai nuo naudojimo, pagamintas plienas gali būti vėliau dažomas, milteliniu būdu arba karštai cinkuotas.
Kai reikalingas karštasis cinkavimas, pagrindiniai pjovimo ir gręžimo darbai paprastai turi būti baigti prieš cinkuojant, kad gatavas komponentas gautų nurodytą paviršiaus apdorojimą.
Kokybės tikrinimas apima plieno rūšį, profilių matmenis, tiesumą, paviršiaus būklę ir atsekamumą.
Tamsios malūninės apnašos yra įprasta karšto valcavimo plieno savybė ir turi būti atskirta nuo aktyvios raudonai rudos korozijos arba nepriimtinų paviršiaus defektų.
Medžiagų sertifikatai ir suderinti patikrinimo įrašai gali būti pateikti kartu su projekto užsakymais. Taip pat gali būti surengtas trečiosios šalies patikrinimas, kai to reikalaujama pagal sutartį.
Juodas karštai valcuotas paviršius nėra apsaugos nuo korozijos sistema.
Sausose patalpose gali būti naudojamas neapdorotas kanalas, jei tai leidžia projekto specifikacijos. Lauke ir drėgnoje aplinkoje reikia tinkamos apsauginės dangos sistemos.
Kai reikalinga ilgalaikė apsauga nuo korozijos, gali būti naudojamas karštasis cinkavimas. Galutinis apdorojimas turėtų būti parenkamas atsižvelgiant į darbo aplinką ir gamybos seką.
Pramoninių gamyklų statybai 10#, 12# ir 16# Q235B karšto valcavimo plieno kanalas buvo tiekiamas konstrukcinėms atramoms, su stogu susijusiems elementams ir sienų sutvirtinimui. Pateiktame projekto įraše reikėjo nuoseklių matmenų ir tiesios medžiagos gamybai.
Mašinų gamybai 20# ir 25# kanalų sekcijos gali būti naudojamos įrangos pagrindams, konvejerio atramoms ir pagamintiems rėmams, kai konstrukcijos konstrukcijai reikalinga didesnė dalis.
„Rongheng“ tiekimo grandinė yra įsikūrusi Tiandzine Daqiuzhuang ir suteikia prieigą prie struktūrinio plieno tiekimo, perdirbimo ir regioninės logistikos.
Q235B ir Q355B karšto valcavimo plieno kanalas yra įprastų 5#–40# sekcijų, kurių standartinis ilgis yra 6 m, 9 m ir 12 m. Pjovimas pagal individualų užsakymą ir sutarta gamyba gali būti derinami pagal projekto užsakymus.

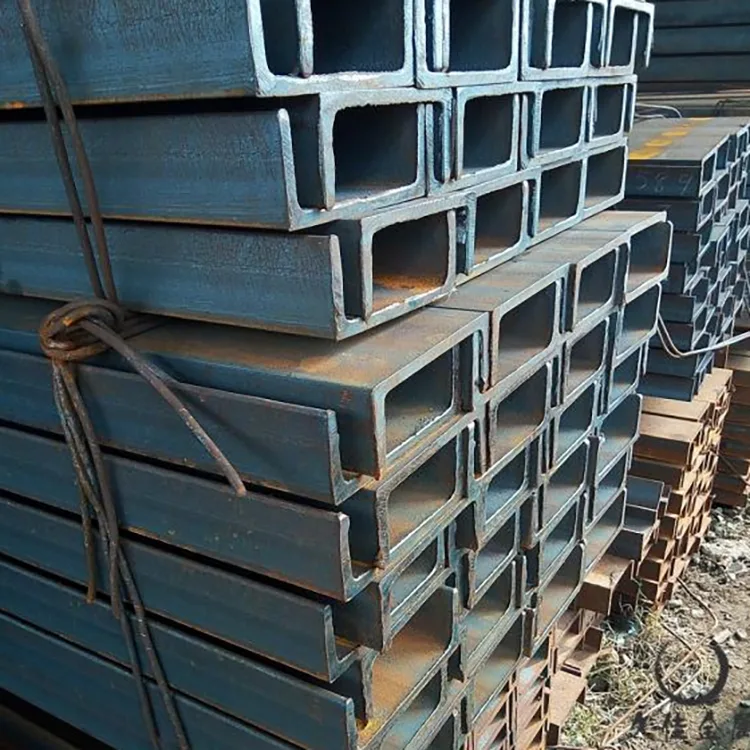

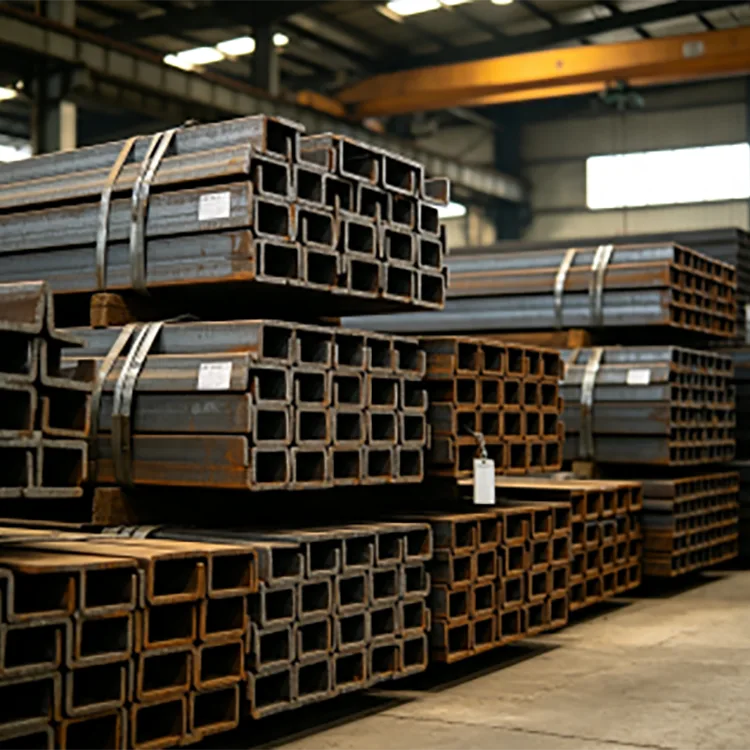

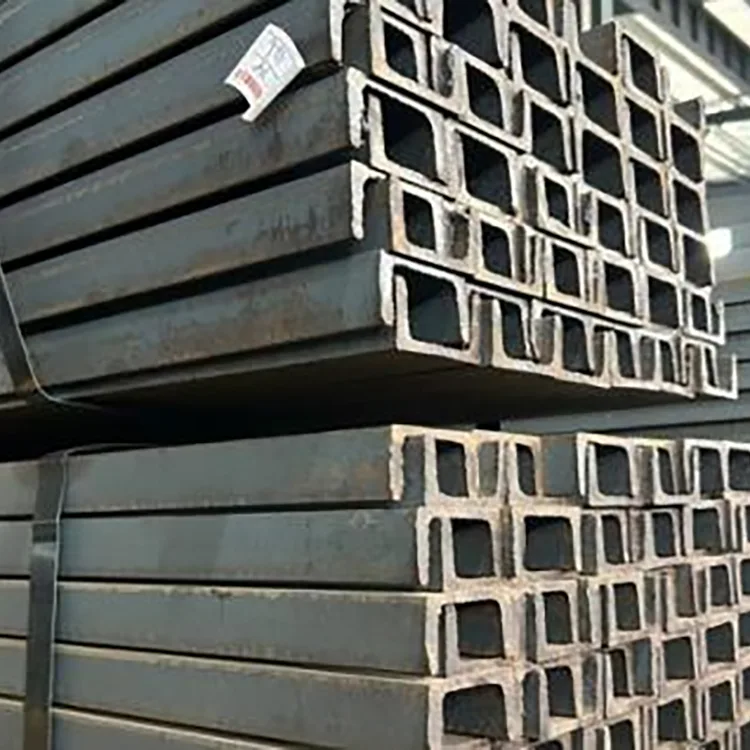

Eksporto siuntoms kanalinis plienas gali būti surištas ir paruoštas konteinerių pakrovimui bei gabenimui tolimais atstumais. Pagal pirkimo-pardavimo sutartį gali būti pateikiami medžiagų sertifikatai ir apžiūros protokolai.
Plieno profilių, kuriems taikomas Kinijos nacionalinis standartas, GB/T 706-2016 galioja nuo 2026 m. rugsėjo mėn. GB/T 706-2026 buvo išleistas ir įsigalios 2026 m. gruodžio 1 d., pakeisdamas 2016 m. leidimą.
Užsakymams, pateiktiems prieš įsigaliojant naujam standartui, pirkimo sutartyje ir projekto dokumentuose turi būti patvirtintas atitinkamas leidimas.
Jis naudojamas konstrukcinėms atramoms, įrangos bazėms, gamyklų rėmams, sandėlių komponentams, mašinų konstrukcijoms, komunaliniams plieno gaminiams ir pagamintiems plieno mazgams.
Karštai valcuotas kanalas gaminamas iš šildomų ruošinių valcavimo būdu, o šalto formavimo kanalas gaminamas lenkiant plieninę juostelę. Jie turi skirtingas sekcijų charakteristikas ir neturėtų būti keičiami nepatikrinus konstrukcinių reikalavimų.
Nr. Q355B turi didesnį nurodytą stiprumą, tačiau reikalinga klasė priklauso nuo konstrukcijos projekto. Dėl stipresnės medžiagos per mažo dydžio kanalas automatiškai netampa tinkamas.
Įprastas tiekimo diapazonas apima 5#–40#. Išvardytose bendrosiose dalyse yra 5#, 8#, 10#, 12#, 14#, 16#, 20# ir 25#.
Standartiniai ilgiai yra 6 m, 9 m ir 12 m. Galimas individualus pjovimas pagal projekto reikalavimus.
Taip. Fiksuoto ilgio pjovimas, gręžimas, perforavimas, nuožulnumas, šlifavimas ir kita sutarta gamyba gali būti atliekama pagal brėžinius.
Taip. Kanalinis plienas gali būti iš pradžių pagamintas, o po to karštai cinkuotas, kai reikalinga apsauga nuo korozijos dirbant lauke arba esant drėgnam darbui.
Ne. Tamsios malūninės apnašos yra įprastas karšto valcavimo rezultatas. Jis turėtų būti atskirtas nuo raudonai rudos korozijos, įtrūkimų, laminačių ir kitų nepriimtinų paviršiaus defektų.
Atkarpa turi būti parinkta pagal tarpatramį, apkrovą, atramos sąlygas, apkrovos kryptį ir leistiną įlinkį. Konstrukcinis brėžinys arba plieno grafikas yra patikimiausias pirkimo pagrindas.
Taip. Jis gali būti naudojamas tinkamiems saulės atraminiams rėmams, įrangos bazėms ir pagalbinėms konstrukcijoms ten, kur kanalo dalis atitinka projekto projektą.
Šios didesnės sekcijos gali būti naudojamos sunkiai gamybai, tačiau galutinis pasirinkimas priklauso nuo įrangos svorio, atramos taškų, vibracijos ir konstrukcinių reikalavimų.
Eksporto užsakymams galima tartis dėl tarptautinių klasių. Cheminė sudėtis, mechaninės savybės ir sertifikavimo reikalavimai turi būti patvirtinti prieš gaminant.
Medžiagų sertifikatai, apžiūros protokolai ir kiti sutarti kokybės dokumentai gali būti pateikiami pagal užsakymą. Prireikus taip pat gali būti surengtas trečiosios šalies patikrinimas.
